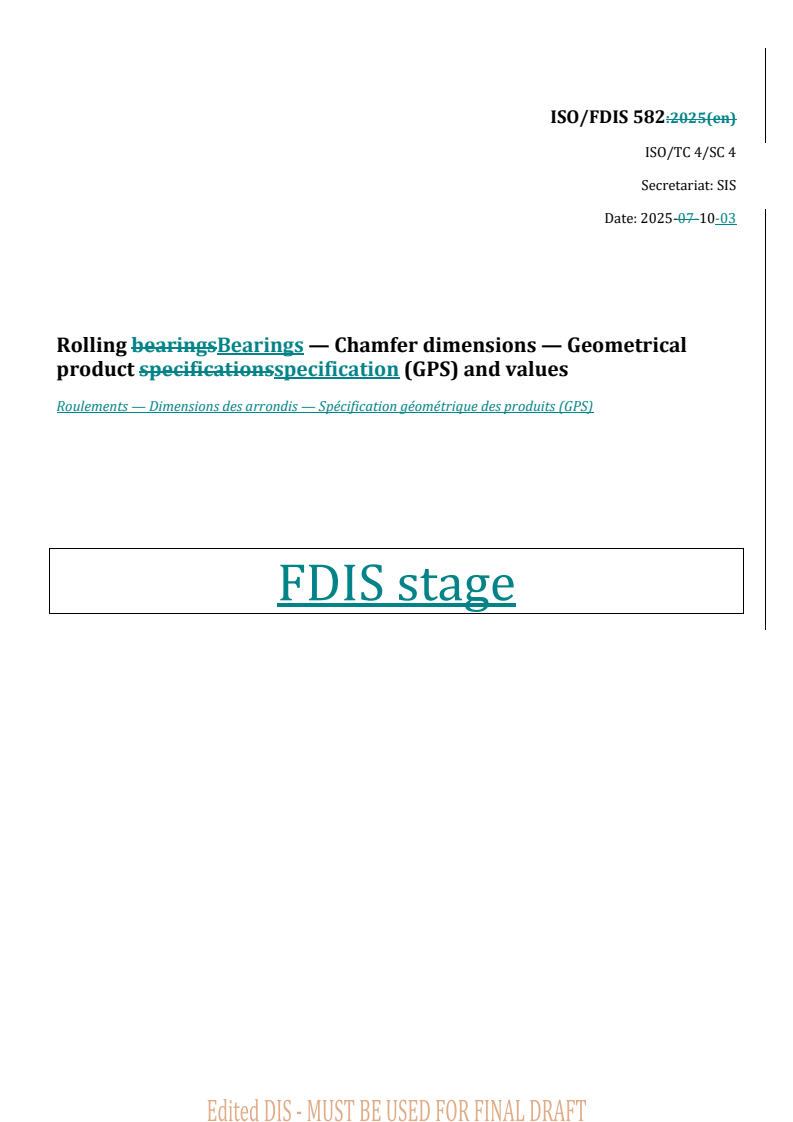

ISO/FDIS 582

ISO/TC 4/SC 4
Secretariat: SIS
Date: 2025-07-10-03
Rolling bearingsBearings — Chamfer dimensions — Geometrical
product specificationsspecification (GPS) and values
Roulements — Dimensions des arrondis — Spécification géométrique des produits (GPS)
FDIS stage
ISO #####-#:####(X/FDIS 582:2025(en)

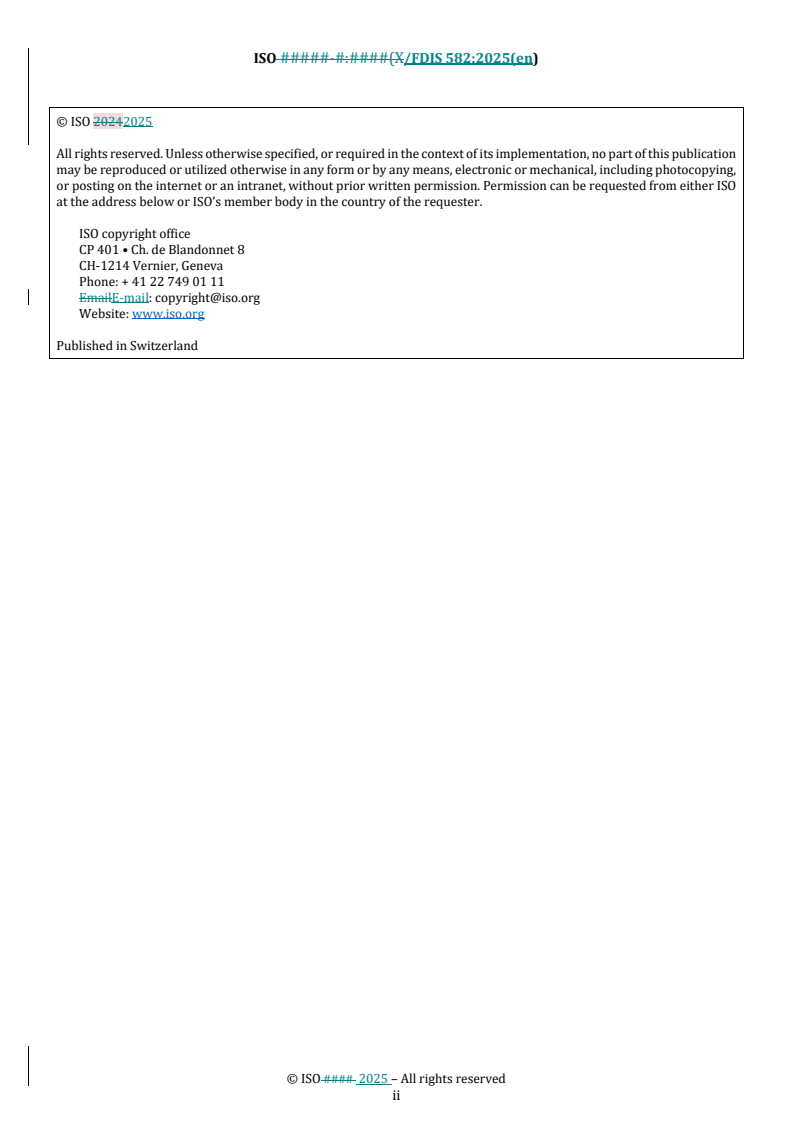

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication
may be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying,
or posting on the internet or an intranet, without prior written permission. Permission can be requested from either ISO
at the address below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: + 41 22 749 01 11
EmailE-mail: copyright@iso.org
Website: www.iso.org
Published in Switzerland
© ISO #### 2025 – All rights reserved
ii
Contents
Foreword . iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 2
4.1 General . 2
4.2 Symbols for physical quantities . 2
4.3 Additional symbols . 2
5 Graphical description . 2
6 Housing and shaft fillet radii . 5
7 Dimensions . 7
Annex A (informative) Relation to ISO 582:1995 . 13
Annex B (informative) Correlation with concerned standards . 14
Bibliography . 17

iii
ISO #####-#:####(X/FDIS 582:2025(en)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types of
ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent rights
in respect thereof. As of the date of publication of this document, ISO had not received notice of (a) patent(s)
which may be required to implement this document. However, implementers are cautioned that this may not
represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 4, Rolling bearings, Subcommittee SC 4, Rolling
bearings - Vocabulary, boundary dimensions and geometrical product specifications.
This fourth edition cancels and replaces the third edition (ISO 582:1995), which has been technically revised.
It also incorporates the Amendment ISO 582:1995/Amd 1:2013.
The main changes are as follows:
— — implementation of ISO 21204;
— — symbols have been revised;
— Annexes A— Annexes A and BB have been added.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
© ISO #### 2025 – All rights reserved
iv
Introduction
The purpose of this document is to achieve interchangeability of rolling bearings, by specifying the chamfer
dimensions, and to minimize the risk of incompatibility in bearing applications as well as to facilitate the
mounting process.
The specification of the chamfer dimensions also assures a sufficient support surface for the bearing rings.
v
Final Draft International Standard ISO/FDIS 582:2025(en)

Rolling Bearings — Chamfer dimensions — Geometrical product
specificationsspecification (GPS) and values
1 Scope
This document specifies the chamfer least material boundary for ring and washer chamfers of metric series
rolling bearings for the corresponding radius maximum material boundaries. The radius maximum material
[ ] [ ] [ ] [ ] [ ] [ ] [ ]
boundaries are given in 0 , 0 , 0 , 0 , 0 , 0 , 0 [1], [2], [3], [4], [5], [6], [7]. .
Recommendations are given for the corresponding housing and shaft fillet radii.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 5593, Rolling bearings — Vocabulary
ISO 8015, Geometrical product specifications (GPS) — Fundamentals — Concepts, principles and rules
ISO 21204:2020, Geometrical product specifications (GPS) — Transition specification
ISO 22872:2024, Rolling bearings — Geometrical product specifications (GPS) — Vocabulary and representation
of symbols
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5593, ISO 8015, ISO 21204,
ISO 22872 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— — ISO Online browsing platform: available at https://www.iso.org/obp
— — IEC Electropedia: available at https://www.electropedia.org/
3.1 3.1
transition feature
single integral feature connecting two or more adjacent integral surfaces
[SOURCE: ISO 21204:2020, 3.1]
3.2 3.2
ring chamfer
transition feature (3.1(3.1)) connecting the bore or outside surface and one of the faces of the ring

ISO #####-#:####(X/FDIS 582:2025(en)
3.3 3.3
washer chamfer
transition feature (3.1(3.1)) connecting the bore or outside surface and one of the faces of the washer
4 Symbols
4.1 General
The described symbols are illustrated in Figures 1Figures 1 to 55.
4.2 Symbols for physical quantities
Symbols in Table 1Table 1 represent nominal physical quantities in the GPS environment.
Table 1 — Symbols for dimensions
Symbol Description Reference
c
a
Nominal extent of a ring or washer chamfer least material boundary
—
in axial direction
c1a
cr
Nominal extent of a ring or washer chamfer least material boundary
—
in radial direction
c1r
D Nominal outside diameter ISO 22872:2024, 3.1.1.4
d Nominal bore diameter ISO 22872:2024, 3.1.1.6
r, r1 Nominal radius of a maximum material boundary of the ring or
—
washer chamfer
Annex A
Annex A shows the relation of the symbols in Table 1Table 1 to the symbols used in the previous edition of
this document.
4.3 Additional symbols
Additional symbols defined in other documents and used in this document are presented in Table 2Table 2 for
information.
Table 2 — Additional symbols defined in other documents
Symbol Description Reference
CL Chamfer least material boundary ISO 21204:2020, 7.5, 7.8
RM Radius maximum material boundary ISO 21204:2020, 6.4, 6.8
Annex B
[ ] [ ]
Annex B shows the correlation of these symbols with standards 0 [1] to 0 [7]. .
5 Graphical description
To express that the ISO GPS system according to ISO 8015 is applied, the transition specifications shall be
included in the technical product documentation (for example, on the drawing).
The limiting material boundaries defined by the transition specification as given in Figure 1Figure 1 are
described in Figure 2Figure 2.
© ISO #### 2025 – All rights reserved
All figures in this document have been drawn with dimensions in millimetres.

Key
1 material side
NOTE For other ways of indicating the transition specification symbols see ISO 21204:2020, 5.2.1.
1 material side
NOTE For other ways of indicating the transition specification symbols see ISO 21204:2020, 5.2.1.
Figure 1 — Example for a ring chamfer specification
The meaning of the indication in Figure 1Figure 1 is that the ring chamfer shall be contained by a maximum
material circular boundary of a defined radius r and shall contain a least material chamfer boundary with
nominal dimensions c and c , see Figure 2Figure 2. Thus, the exact shape of the ring chamfer is not specified
a r
but should be chosen to facilitate the mounting process.

Key
1 material side
2 limiting maximum material boundary, defined by a radius
3 limiting least material boundary, defined by a chamfer
ISO #####-#:####(X/FDIS 582:2025(en)
4 example of a ring chamfer shape
1 material side
2 limiting maximum material boundary, defined by a radius
3 limiting least material boundary, defined by a chamfer
4 example of a ring chamfer shape
Figure 2 — Limiting material boundary defined by the example in Figure 1Figure 1
Indications in the upper and lower area of the transition specification symbol apply to the adjacent feature or
in the direction of the adjacent feature on the same side of the terminator of the leader line. For further
information see ISO 21204:2020, 5.3. Figure 3Figure 3 to 55 illustrate this by way of example.

a) Schematic indication b) Numerical example
Figure 3 — Arrangement of ring chamfer dimensions indication for radial bearings except for
tapered roller bearing
© ISO #### 2025 – All rights reserved
a) Schematic indication b) Numerical example
Figure 4 — Arrangement of ring chamfer dimensions indication for tapered roller bearings

a) Schematic indication b) Numerical example
Figure 5 — Arrangement of washer chamfer dimensions indication for thrust bearings
6 Housing and shaft fillet radii
The housing and shaft fillet radius should not exceed the nominal radius of the maximum material boundary
of the corresponding ring or washer, see Figure 6Figure 6 and Figure 7Figure 7.
ISO #####-#:####(X/FDIS 582:2025(en)

Key
1 housing
2 housing fillet radius
3 bearing outer ring
4 outer ring chamfer
1 housing
2 housing fillet radius
3 bearing outer ring
4 outer ring chamfer
Figure 6 — Housing fillet radius
© ISO #### 2025 – All rights reserved
Key
1 shaft
2 shaft fillet radius
3 bearing inner ring
4 inner ring chamfer
1 shaft
2 shaft fillet radius
3 bearing inner ring
4 inner ring chamfer
Figure 7 — Shaft fillet radius
7 Dimensions
The dimensions given in Tables 3Tables 3 to 77 corresponding to symbols shown in Table 1Table 1 are
nominal dimensions.
[ [1]]
Table 3 — Radial bearings in accordance with ISO 15 0
Dimensions in millimetres
b
d c c
r a
a a
r r
b
c
a
> ≤
0,05 — — 0,1 0,2
0,08 — — 0,16 0,3
0,1 — — 0,2 0,4
0,15 — — 0,3 0,6
ISO #####-#:####(X/FDIS 582:2025(en)
b
d c c
r a
a a
r r
b
c
a
> ≤
0,2 — — 0,5 0,8
— 40 0,6 1
0,3
40 — 0,8 1
— 40 1 2
0,6
40 — 1,3 2
— 50 1,5 3
50 — 1,9 3
— 120 2 3,5
1,1
120 — 2,5 4
— 120 2,3 4
1,5
120 — 3 5
— 80 3 4,5
2 80 220 3,5 5
220 — 3,8 6
— 280 4 6,5
2,1
280 — 4,5 7
— 100 3,8 6
c
2,5 100 280 4,5 6
280 — 5 7
— 280 5 8
280 — 5,5 8
4 — — 6,5 9
5 — — 8 10
6 — — 10 13
7,5 —
...

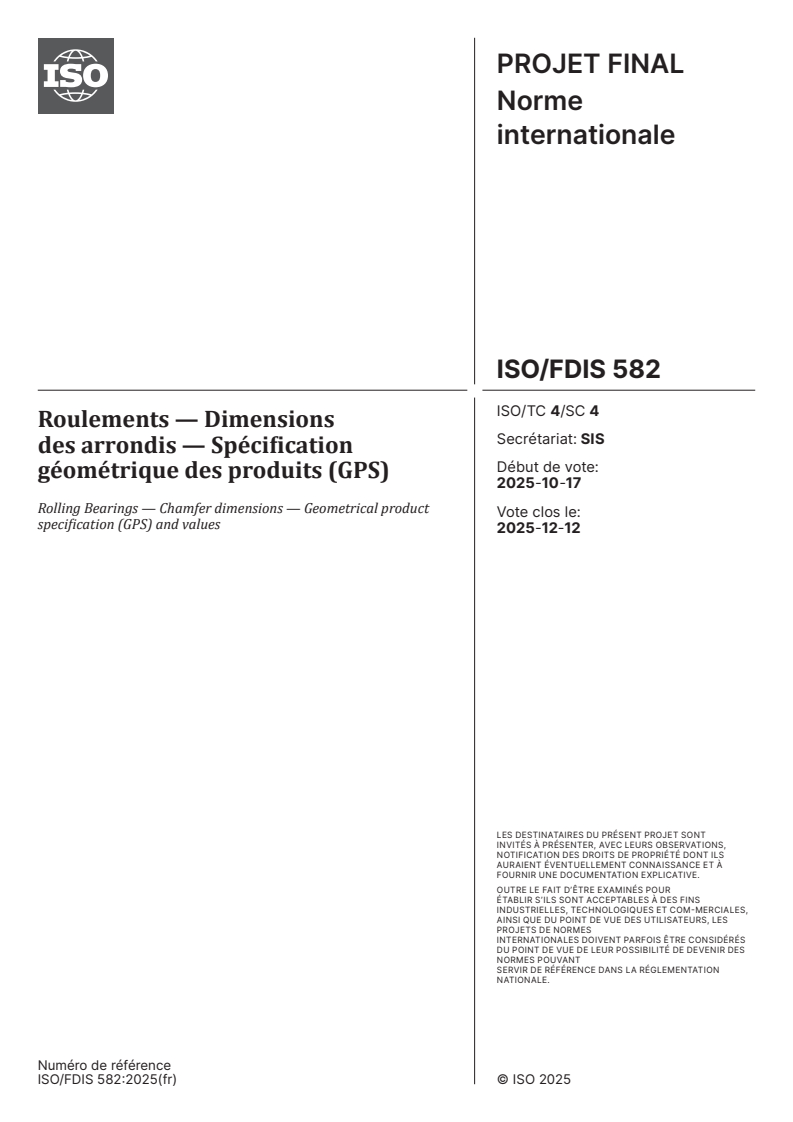

PROJET FINAL
Norme
internationale
ISO/TC 4/SC 4
Roulements — Dimensions
Secrétariat: SIS
des arrondis — Spécification
Début de vote:
géométrique des produits (GPS)
2025-10-17
Rolling Bearings — Chamfer dimensions — Geometrical product
Vote clos le:
specification (GPS) and values
2025-12-12
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSERVATIONS,
NOTIFICATION DES DROITS DE PROPRIÉTÉ DONT ILS
AURAIENT ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-MERCIALES,
AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES
PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE CONSIDÉRÉS
DU POINT DE VUE DE LEUR POSSI BILITÉ DE DEVENIR DES
NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTATION
NATIONALE.
Numéro de référence
PROJET FINAL
Norme
internationale
ISO/TC 4/SC 4
Roulements — Dimensions
Secrétariat: SIS
des arrondis — Spécification
Début de vote:
géométrique des produits (GPS)
2025-10-17
Rolling Bearings — Chamfer dimensions — Geometrical product
Vote clos le:
specification (GPS) and values
2025-12-12
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSERVATIONS,
NOTIFICATION DES DROITS DE PROPRIÉTÉ DONT ILS
AURAIENT ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE.

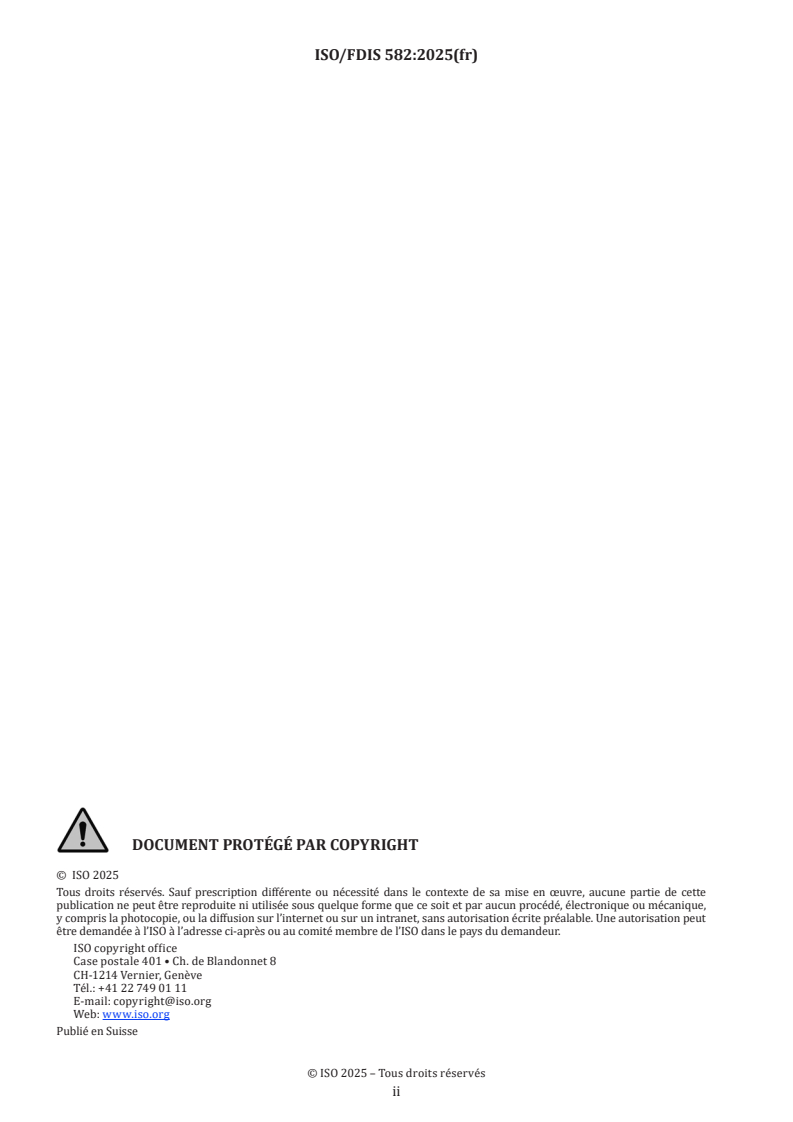

DOCUMENT PROTÉGÉ PAR COPYRIGHT
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
© ISO 2025 INDUSTRIELLES, TECHNOLOGIQUES ET COM-MERCIALES,
AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE CONSIDÉRÉS
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
DU POINT DE VUE DE LEUR POSSI BILITÉ DE DEVENIR DES
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
NORMES POUVANT
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTATION
NATIONALE.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse Numéro de référence
ii
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes and définitions . 1
4 Symboles . 2
4.1 Généralités .2
4.2 Symboles pour les grandeurs physiques .2
4.3 Symboles supplémentaires .2
5 Description graphique . 2
6 Rayons des congés d’arbre et de logement . 4
7 Dimensions . 5
Annexe A (informative) Correspondance avec l'ISO 582:1995 .10
Annexe B (informative) Corrélation avec les normes concernées .11
Bibliographie .13

iii
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/iso/foreword.html.
Le présent document a été élaboré par le Comité technique ISO/TC 4, Roulements, sous-comité SC 4,
Roulements - Vocabulaire, dimensions d'encombrement et spécification géométrique des produits.
Cette quatrième édition annule et remplace la troisième édition (ISO 582:1995), qui a fait l'objet d'une
révision technique. Elle incorpore également l'Amendement ISO 582:1995/Amd. 1:2013.
Les principales modifications sont les suivantes:
— implémentation de l'ISO 21204;
— révision des symboles;
— ajout des Annexes A et B.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
Introduction
Le but du présent document est d'obtenir l'interchangeabilité des roulements, en spécifiant les dimensions
d'arrondi, et de minimiser le risque d'incompatibilité dans les applications de roulements, ainsi que de
faciliter le processus de montage.
La spécification des dimensions d'arrondi garantit également une surface support suffisante pour les bagues
de roulement.
v
PROJET FINAL Norme internationale ISO/FDIS 582:2025(fr)
Roulements — Dimensions des arrondis — Spécification
géométrique des produits (GPS)
1 Domaine d'application
Le présent document spécifie la limite de l'arrondi au minimum de matière pour les arrondis de bague
et de rondelle de roulements de séries métriques pour les limites de rayon au maximum de matière
correspondantes. Les limites de rayon au maximum de matière sont données dans les Références [1], [2], [3],
[4], [5], [6], [7].
Des recommandations sont données pour les rayons maximaux des congés de logement et d’arbre
correspondants.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 5593, Roulements — Vocabulaire
ISO 8015, Spécification géométrique des produits (GPS) — Principes fondamentaux — Concepts, principes et règles
ISO 21204:2020, Spécifications géométriques des produits (GPS) — Spécification de transition
ISO 22872:2024, Roulements — Spécification géométrique des produits (GPS) — Vocabulaire et représentation
des symboles
3 Termes and définitions
Pour les besoins du présent document, les termes et les définitions de l'ISO 5593, l'ISO 8015, l'ISO 21204 et
l'ISO 22872 ainsi que les suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse https:// www .electropedia .org/
3.1
élément de transition
élément intégral simple reliant au moins deux surfaces intégrales adjacentes
[SOURCE: ISO 21204:2020, 3.1]
3.2
arrondi de bague
élément de transition (3.1) reliant l'alésage ou la surface extérieure et l'une des faces de la bague
3.3
arrondi de rondelle
élément de transition (3.1) reliant l'alésage ou la surface extérieure et l'une des faces de la rondelle

4 Symboles
4.1 Généralités
Les symboles décrits sont illustrés dans les Figures 1 à 5.
4.2 Symboles pour les grandeurs physiques
Les symboles du Tableau 1 représentent les grandeurs physiques nominales dans l'environnement GPS.
Tableau 1 — Symboles pour les dimensions
Symbole Description Référence
c Étendue nominale de la limite d'un arrondi de bague ou de rondelle au
a
—
minimum de matière dans la direction axiale
c
1a
c Étendue nominale de la limite d'un arrondi de bague ou de rondelle au
r
—
minimum de matière dans la direction radiale
c
1r
D Diamètre extérieur nominal ISO 22872:2024, 3.1.1.4
d Diamètre nominal de l'alésage ISO 22872:2024, 3.1.1.6
r, r Rayon nominal d'une limite de l'arrondi de bague ou de rondelle au maxi-
—
mum de matière
L'Annexe A montre la relation entre les symboles du Tableau 1 et ceux utilisés dans la précédente édition du
présent document.
4.3 Symboles supplémentaires
Des symboles supplémentaires définis dans d'autres documents et utilisés dans le présent document sont
présentés dans le Tableau 2 pour information.
Tableau 2 — Symboles supplémentaires définis dans d'autres documents
Symbole Description Référence
CL Limite de l'arrondi au minimum de matière ISO 21204:2020, 7.5, 7.8
RM Limite du rayon au maximum de matière ISO 21204:2020, 6.4, 6.8
[1] [7]
L'Annexe B montre la corrélation de ces symboles avec les normes à .
5 Description graphique
Afin d'exprimer que le système GPS conformément à l'ISO 8015 est appliqué, les spécifications de transition
doivent être inclues dans la documentation technique de produit (par exemple, sur le dessin).
Les limites matière définies par la spécification de transition telle que donnée à la Figure 1 sont décrites à la
Figure 2.
Toutes les figures du présent document ont été dessinées avec des dimensions en millimètres.

Légende
1 côté matière
NOTE D'autres manières d'indiquer les symboles de spécification de transition sont données dans
l'ISO 21204:2020, 5.2.1.
Figure 1 — Exemple d'une spécification d'arrondi de bague
La signification de l'indication à la Figure 1 est que l'arrondi de bague doit être contenu par une limite
circulaire au maximum de matière d'un rayon r défini et doit contenir une limite d'arrondi au minimum de
matière avec les dimensions nominales c et c , voir Figure 2. Ainsi, la forme exacte de l'arrondi de bague
a r
n'est pas spécifiée, mais il convient qu'elle soit choisie pour faciliter le processus de montage.
Légende
1 côté matière
2 limite au maximum de matière, définie par un rayon
3 limite au minimum de matière, dé
...
