SIST ISO 199:2015

SLOVENSKI STANDARD
01-april-2015
1DGRPHãþD
SIST ISO 199:2006
.RWDOQLOHåDML±$NVLDOQLOHåDML6SHFLILNDFLMHJHRPHWULMVNLKYHOLþLQL]GHOND*36LQ
YUHGQRVWLWROHUDQFH
Rolling bearings - Thrust bearings - Geometrical product specification (GPS) and
tolerance values
Roulements - Butées - Spécification géométrique des produits (GPS) et valeurs de
tolérance
Ta slovenski standard je istoveten z: ISO 199:2014
ICS:
21.100.20 Kotalni ležaji Rolling bearings
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

INTERNATIONAL ISO
STANDARD 199
Fourth edition
2014-07-15
Rolling bearings — Thrust bearings
— Geometrical product specification
(GPS) and tolerance values
Roulements — Butées — Spécification géométrique des produits
(GPS) et valeurs de tolérance
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved

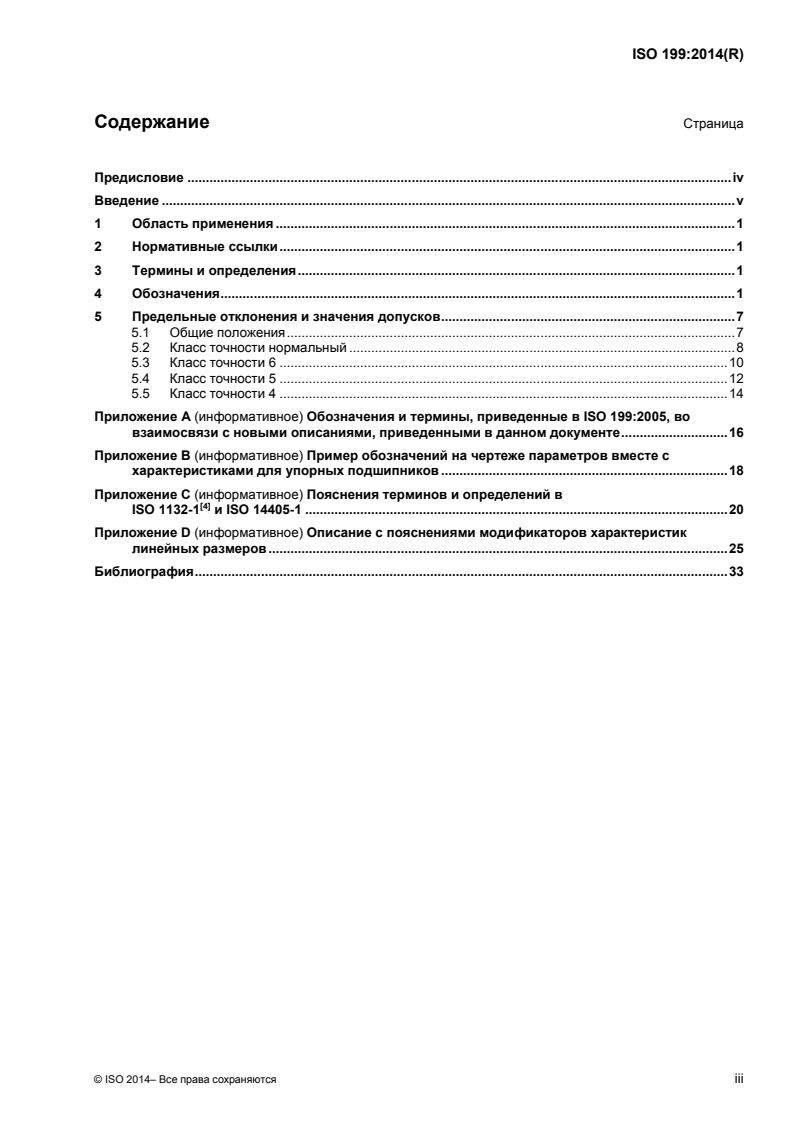

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
5 Limit deviations and tolerance values . 7
5.1 General . 7
5.2 Tolerance class Normal . 8
5.3 Tolerance class 6 .10
5.4 Tolerance class 5 .12
5.5 Tolerance class 4 .14
Annex A (informative) Symbols and terms as given in ISO 199:2005 in relationship to new
descriptions given in this document .16
Annex B (informative) Example of drawing indications of characteristics with specification for
thrust bearings .18
[4]
Annex C (informative) Illustration of ISO 1132-1 and ISO 14405-1 terms and definitions .20
Annex D (informative) Description with illustrations for specification modifiers of linear sizes .25
Bibliography .33
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 4, Rolling bearings, Subcommittee SC 4,
Tolerances, tolerance definitions and symbols (including GPS).
This fourth edition cancels and replaces the third edition (ISO 199:2005), which has been technically
revised.
iv © ISO 2014 – All rights reserved

Introduction
This International Standard is a machine element geometry standard as defined in the geometrical
[10]
product specification (GPS) system as presented in master plan of ISO/TR 14638.
[7]
The fundamental rules of ISO/GPS given in ISO 8015 apply to this International Standard and the
[8]
default decision rules given in ISO 14253-1 apply to the specifications made in accordance with this
International Standard, unless otherwise indicated.
The connection between functional requirements, measuring technique and measuring uncertainty is
always intended to be considered. The traditionally used measuring technique is described in ISO 1132-2.
[5] [9]
For measurement uncertainty it is intended that ISO 14253-2 should be considered.
INTERNATIONAL STANDARD ISO 199:2014(E)
Rolling bearings — Thrust bearings — Geometrical
product specification (GPS) and tolerance values
1 Scope
This International Standard specifies dimensional characteristics, limit deviations from nominal
values, and tolerance values to define the interface (except chamfers) of thrust rolling bearings. Nominal
[1]
boundary dimensions are defined in ISO 104 .
This International Standard is not applicable to certain thrust bearings (e.g. thrust needle roller
bearings) or for particular fields of application (e.g. special thrust precision bearings). Tolerances for
such bearings are given in the relevant International Standards.
[3]
Chamfer dimension limits are given in ISO 582 .
2 Normative references
The following documents in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 5593, Rolling bearings — Vocabulary
ISO 14405-1, Geometrical product specifications (GPS) — Dimensional tolerancing — Part 1: Linear sizes
ISO/TS 17863, Geometrical product specification (GPS) — Geometrical tolerancing of moveable assemblies
3 Terms and definitions
For the purposes of this document, the terms and definitions in ISO 5593, ISO 14405-1, and ISO/TS 17863
apply.
4 Symbols
[7]
To express that the ISO/GPS system, ISO 8015  is applied, the dimensional characteristics shall
be included in the technical product documentation (for example on the drawing). The dimensional
specifications, associated to these characteristics, are described in Table 1 and Figures 1 to 4.
Descriptions for symbols are in accordance with GPS terminology; relationships with traditional terms
are described in Annex A.
A tolerance value associated to a characteristic is symbolized by t followed by the symbol for
characteristic, for example, t .
Δdmp
In this International Standard, the ISO default specification operator for size is in accordance with
ISO 14405-1, i.e. the two-point size is valid. Some specification modifiers are described in Annex D.
[4]
The detailed definitions for terms in ISO 14405-1 and traditional terms in ISO 1132-1 are not fully
equal, for differences, see Annex C.
Table 1 — Symbols for nominal sizes, characteristics and specification modifiers
Symbol
for Symbol for GPS symbol and specification See
d
Description
a b c
nominal characteristic modifier Figure
a
size
d Nominal bore diameter of shaft 1; 2
washer, single-direction bearing
∆dmp Deviation of a mid-range size (out 1; 2
ACS
of two-point sizes) of shaft washer
bore diameter in any cross-section
from its nominal size
Vdsp Range of two-point sizes of shaft 1; 2
ACS
washer bore diameter in any cross-
section
d Nominal bore diameter of central 3; 4
shaft washer, double-direction
bearing
∆d2mp Deviation of a mid-range size (out 3; 4
ACS
of two-point sizes) of central shaft
washer bore diameter in any cross-
section from its nominal size
Vd2sp Range of two-point sizes of central 3; 4
ACS
shaft washer bore diameter in any
cross-section
D Nominal outside diameter of 1; 2; 3; 4
housing washer
∆Dmp Deviation of a mid-range size (out 1; 2; 3; 4
ACS
of two-point sizes) of housing
washer outside diameter in any
cross-section from its nominal size
VDsp Range of two-point sizes of housing 1; 2; 3; 4
ACS
washer outside diameter in any
cross-section
T Nominal assembled bearing height, 1; 2
single-direction bearing
e
∆Ts Deviation of minimum circum- 1; 2
GN
scribed size of assembled bear-
ing height from its nominal size,
single-direction bearing
2 © ISO 2014 – All rights reserved

Table 1 — (continued)
Symbol
Symbol for GPS symbols and specification See Fig-
d
for nomi- Descriptions
a b c
characteristic modifiers ure
a
nal size
T Nominal assembled bearing 3; 4
height, double-direction bearing
e
∆T1s Deviation of minimum circum- 3; 4
GN
scribed size of assembled bearing
height from its nominal size,
double-direction bearing
f
Se Thrust cylindrical roller bear- 2; 4
ings: range of two-point sizes
of thickness between housing
washer raceway and the back face
Thrust ball bearings: range of 1; 3
LS SN ALS
minimum spherical sizes between
the raceway and the opposite
back face of the housing washer,
obtained from any longitudinal
section which includes the housing
washer outside surface axis
f
Si Thrust cylindrical roller bear- 2
ings: range of two-point sizes of
thickness between shaft washer
raceway and the back face
Thrust ball bearings: range of 1
LS SN ALS
minimum spherical sizes between
the raceway and the opposite back
face of the shaft washer, obtained
from any longitudinal section
which includes the shaft washer
bore axis
a [12]
Symbols as defined in ISO 15241 except for the format used.
b
Symbols as defined in ISO 14405-1.
c
Specification modifier shall not be indicated on a drawing, because two-point size is the default specification
modifier for size.
d
Descriptions based on ISO 14405-1.
G
e
symbols for direction of gravity according to ISO/TS 17863, see Figures 1 to 4.
f
Applies only to thrust ball bearings with 90° contact angle and thrust cylindrical roller bearings with 90° contact angle.
The indications in Figures 1 to 4 illustrate the correlation of interface dimensions and corresponding
dimensional tolerance symbols.
NOTE Figures 1 to 4 are drawn schematically and do not necessarily show all design details.
Two examples of a real drawing indication are given in Annex B.
t ACS ∅d t ACS t LS SN ALS K
Vdsp dmp Si
K
G1
G
t LS SN ALS M
2 Se
G
G2
∅D t ACS t ACS
Dmp VDsp
M
T t GN 1 2
Ts
G1 or G2
1 =
the rolling elements shall be in contact with both shaft and housing washer raceways
2 =
K
...

INTERNATIONAL ISO
STANDARD 199
Fourth edition
2014-07-15
Rolling bearings — Thrust bearings
— Geometrical product specification
(GPS) and tolerance values
Roulements — Butées — Spécification géométrique des produits
(GPS) et valeurs de tolérance
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
5 Limit deviations and tolerance values . 7
5.1 General . 7
5.2 Tolerance class Normal . 8
5.3 Tolerance class 6 .10
5.4 Tolerance class 5 .12
5.5 Tolerance class 4 .14
Annex A (informative) Symbols and terms as given in ISO 199:2005 in relationship to new
descriptions given in this document .16
Annex B (informative) Example of drawing indications of characteristics with specification for
thrust bearings .18
[4]
Annex C (informative) Illustration of ISO 1132-1 and ISO 14405-1 terms and definitions .20
Annex D (informative) Description with illustrations for specification modifiers of linear sizes .25
Bibliography .33
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 4, Rolling bearings, Subcommittee SC 4,
Tolerances, tolerance definitions and symbols (including GPS).
This fourth edition cancels and replaces the third edition (ISO 199:2005), which has been technically
revised.
iv © ISO 2014 – All rights reserved

Introduction
This International Standard is a machine element geometry standard as defined in the geometrical
[10]
product specification (GPS) system as presented in master plan of ISO/TR 14638.
[7]
The fundamental rules of ISO/GPS given in ISO 8015 apply to this International Standard and the
[8]
default decision rules given in ISO 14253-1 apply to the specifications made in accordance with this
International Standard, unless otherwise indicated.
The connection between functional requirements, measuring technique and measuring uncertainty is
always intended to be considered. The traditionally used measuring technique is described in ISO 1132-2.
[5] [9]
For measurement uncertainty it is intended that ISO 14253-2 should be considered.
INTERNATIONAL STANDARD ISO 199:2014(E)
Rolling bearings — Thrust bearings — Geometrical
product specification (GPS) and tolerance values
1 Scope
This International Standard specifies dimensional characteristics, limit deviations from nominal
values, and tolerance values to define the interface (except chamfers) of thrust rolling bearings. Nominal
[1]
boundary dimensions are defined in ISO 104 .
This International Standard is not applicable to certain thrust bearings (e.g. thrust needle roller
bearings) or for particular fields of application (e.g. special thrust precision bearings). Tolerances for
such bearings are given in the relevant International Standards.
[3]
Chamfer dimension limits are given in ISO 582 .
2 Normative references
The following documents in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 5593, Rolling bearings — Vocabulary
ISO 14405-1, Geometrical product specifications (GPS) — Dimensional tolerancing — Part 1: Linear sizes
ISO/TS 17863, Geometrical product specification (GPS) — Geometrical tolerancing of moveable assemblies
3 Terms and definitions
For the purposes of this document, the terms and definitions in ISO 5593, ISO 14405-1, and ISO/TS 17863
apply.
4 Symbols
[7]
To express that the ISO/GPS system, ISO 8015  is applied, the dimensional characteristics shall
be included in the technical product documentation (for example on the drawing). The dimensional
specifications, associated to these characteristics, are described in Table 1 and Figures 1 to 4.
Descriptions for symbols are in accordance with GPS terminology; relationships with traditional terms
are described in Annex A.
A tolerance value associated to a characteristic is symbolized by t followed by the symbol for
characteristic, for example, t .
Δdmp
In this International Standard, the ISO default specification operator for size is in accordance with
ISO 14405-1, i.e. the two-point size is valid. Some specification modifiers are described in Annex D.
[4]
The detailed definitions for terms in ISO 14405-1 and traditional terms in ISO 1132-1 are not fully
equal, for differences, see Annex C.
Table 1 — Symbols for nominal sizes, characteristics and specification modifiers
Symbol
for Symbol for GPS symbol and specification See
d
Description
a b c
nominal characteristic modifier Figure
a
size
d Nominal bore diameter of shaft 1; 2
washer, single-direction bearing
∆dmp Deviation of a mid-range size (out 1; 2
ACS
of two-point sizes) of shaft washer
bore diameter in any cross-section
from its nominal size
Vdsp Range of two-point sizes of shaft 1; 2
ACS
washer bore diameter in any cross-
section
d Nominal bore diameter of central 3; 4
shaft washer, double-direction
bearing
∆d2mp Deviation of a mid-range size (out 3; 4
ACS
of two-point sizes) of central shaft
washer bore diameter in any cross-
section from its nominal size
Vd2sp Range of two-point sizes of central 3; 4
ACS
shaft washer bore diameter in any
cross-section
D Nominal outside diameter of 1; 2; 3; 4
housing washer
∆Dmp Deviation of a mid-range size (out 1; 2; 3; 4
ACS
of two-point sizes) of housing
washer outside diameter in any
cross-section from its nominal size
VDsp Range of two-point sizes of housing 1; 2; 3; 4
ACS
washer outside diameter in any
cross-section
T Nominal assembled bearing height, 1; 2
single-direction bearing
e
∆Ts Deviation of minimum circum- 1; 2
GN
scribed size of assembled bear-
ing height from its nominal size,
single-direction bearing
2 © ISO 2014 – All rights reserved

Table 1 — (continued)
Symbol
Symbol for GPS symbols and specification See Fig-
d
for nomi- Descriptions
a b c
characteristic modifiers ure
a
nal size
T Nominal assembled bearing 3; 4
height, double-direction bearing
e
∆T1s Deviation of minimum circum- 3; 4
GN
scribed size of assembled bearing
height from its nominal size,
double-direction bearing
f
Se Thrust cylindrical roller bear- 2; 4
ings: range of two-point sizes
of thickness between housing
washer raceway and the back face
Thrust ball bearings: range of 1; 3
LS SN ALS
minimum spherical sizes between
the raceway and the opposite
back face of the housing washer,
obtained from any longitudinal
section which includes the housing
washer outside surface axis
f
Si Thrust cylindrical roller bear- 2
ings: range of two-point sizes of
thickness between shaft washer
raceway and the back face
Thrust ball bearings: range of 1
LS SN ALS
minimum spherical sizes between
the raceway and the opposite back
face of the shaft washer, obtained
from any longitudinal section
which includes the shaft washer
bore axis
a [12]
Symbols as defined in ISO 15241 except for the format used.
b
Symbols as defined in ISO 14405-1.
c
Specification modifier shall not be indicated on a drawing, because two-point size is the default specification
modifier for size.
d
Descriptions based on ISO 14405-1.
G
e
symbols for direction of gravity according to ISO/TS 17863, see Figures 1 to 4.
f
Applies only to thrust ball bearings with 90° contact angle and thrust cylindrical roller bearings with 90° contact angle.
The indications in Figures 1 to 4 illustrate the correlation of interface dimensions and corresponding
dimensional tolerance symbols.
NOTE Figures 1 to 4 are drawn schematically and do not necessarily show all design details.
Two examples of a real drawing indication are given in Annex B.
t ACS ∅d t ACS t LS SN ALS K
Vdsp dmp Si
K
G1
G
t LS SN ALS M
2 Se
G
G2
∅D t ACS t ACS
Dmp VDsp
M
T t GN 1 2
Ts
G1 or G2
1 =
the rolling elements shall be in contact with both shaft and housing washer raceways
2 =
Key
1 housing washer
2 shaft washer
Figure 1 — Size specification for single-direction bearing — Thrust ball bearing
t ACS ∅d t ACS
Vdsp dmp
G1
G
G
G2
t ACS
∅D t ACS
VDsp
Dmp
T t GN
1 2
Ts
G1 or G2
1 =
the rolling elements shall be in contact with both shaft and housing washer raceways
2 =
Key
1 housing washer
2 shaft washer
Figure 2 — Size specification for single-direction bearing — Thrust cylindrical roller bearing
4 © ISO 2014 – All rights reserved
t
Se
t
Si
t ACS ∅D t ACS
Dmp
VDsp
L
∅d t
ACS t ACS t LS SN ALS L
2 d2mp Se
Vd2sp
G1
G
t LS SN ALS
M
Se
G
G2
t ACS
∅Dt Dmp ACS
VDsp
M
G1 or G2
1 =
the rolling elements shall be in contact with both shaft and housing washer raceways
=
Key
1 housing washer
2 central shaft washer
Figure 3 — Size specification for double-direction bearing — Thrust ball bearing
T t GN 2
1 T1s
...

NORME ISO
INTERNATIONALE 199
Quatrième édition
2014-07-15
Roulements — Butées — Spécification
géométrique des produits (GPS) et
valeurs de tolérance
Rolling bearings — Thrust bearings — Geometrical product
specification (GPS) and tolerance values
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés

Sommaire  Page
Avant-propos .iv
Introduction .v
1  Domaine d’application . 1
2  Références normatives . 1
3  Termes et définitions . 1
4 Symboles . 1
5  Écarts limites et valeurs de tolérance . 6
5.1 Généralités . 6
5.2 Classe de tolérance normale. 6
5.3 Classe de tolérance 6. 7
5.4 Classe de tolérance 5. 9
5.5 Classe de tolérance 4.11
Annex A (informative) Symboles et termes donnés dans l’ISO 492:2002 par rapport aux nouvelles
descriptions données dans le présent document .13
Annex B (informative) Exemple d’indications sur les dessins des caractéristiques avec
spécification pour les butées .15
[4]
Annex C (informative) Illustration des termes et définitions des ISO 1132-1  et ISO 14405-1 .17
Annex D (informative) Description et illustrations des modificateurs de spécification pour les
tailles linéaires .22
Bibliographie .30
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’introduction et/ou sur la liste ISO des déclarations de brevets reçus
(voir www.iso.org/brevets).
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, aussi bien que pour des informations au sujet de l’adhésion de l’ISO aux principes de l’OMC
concernant les obstacles techniques au commerce (OTC) voir le lien suivant : Foreword - Supplementary
information
Le comité chargé de l’élaboration du présent document est l’ISO/TC 4, Roulements, sous-comité SC 4,
Tolérances, définitions et symboles relatifs aux tolérances (y compris la spécification géométrique des
produits).
Cette quatrième édition annule et remplace la troisième édition (ISO 199:2005), qui a fait l’objet d’une
révision technique.
iv © ISO 2014 – Tous droits réservés

Introduction
La présente Norme internationale est une norme de géométrie d’élément de machine telle que défini
dans le système de spécification géométrique des produits (GPS) présenté dans le schéma directeur de
[10]
l’ISO/TR 14638 .
[7]
Les règles fondamentales de l’ISO/GPS données dans l’ISO 8015 s’appliquent à la présente Norme
[8]
internationale et les règles de décision par défaut données dans l’ISO 14253-1 s’appliquent aux
spécifications réalisées conformément à la présente Norme internationale, sauf spécification contraire.
Le lien entre les exigences de fonctionnement, les techniques de mesurage et les incertitudes de mesure
sont toujours destiné pour être pris en considération. Les techniques de mesurage traditionnellement
[5] [9]
utilisées sont décrites dans l’ISO 1132-2 . Il convient de prendre en considération l’ISO 14253-2 pour
les incertitudes de mesure.
NORME INTERNATIONALE ISO 199:2014(F)
Roulements — Butées — Spécification géométrique des
produits (GPS) et valeurs de tolérance
1  Domaine d’application
La présente Norme internationale spécifie les caractéristiques dimensionnelles, les écarts limites des
valeurs nominales et les valeurs de tolérance pour définir l’interface (à l’exception des arrondis) des
[1]
butées. Les dimensions d’encombrement nominales sont définies dans l’ISO 104 .
La présente Norme internationale ne s’applique pas à certaines butées, par exemple les butées à aiguilles
ou à des domaines d’application particuliers, par exemple les butées de précision. Les tolérances pour de
telles butées sont données dans les Normes internationales pertinentes.
[3]
Les limites des dimensions des arrondis sont données dans l’ISO 582 .
2  Références normatives
Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent
document et sont indispensables à son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 5593, Roulements — Vocabulaire
ISO 14405-1, Spécification géométrique des produits (GPS) — Tolérancement dimensionnel — Partie 1:
Tailles linéaires
ISO/TS 17863, Spécifications géométrique de produits (GPS) — Tolérancement géométrique des assemblages
mobiles
3  Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5593, l’ISO 14405-1,
et l’ISO/TS 17863 s’appliquent.
4 Symboles
[7]
Pour exprimer que le système ISO/GPS, ISO 8015 est appliqué, les caractéristiques dimensionnelles
doivent être incorporées dans la documentation technique (par exemple sur le dessin). Les spécifications
dimensionnelles associées à ces caractéristiques sont décrites dans le Tableau 1 et les Figures 1 à 4.
Les descriptions des symboles sont conformes à la terminologie GPS, la relation avec les termes
traditionnels est décrite en Annexe A.
Une valeur de tolérance associée à une caractéristique est symbolisée par t suivi par le symbole de la
caractéristique, par exemple t .
Δdmp
Dans la présente Norme internationale, l’opérateur de spécification par défaut ISO pour la taille est
conforme à l’ISO 14405-1, c’est-à-dire que la taille entre deux points est valide. Certains modificateurs
de spécification sont décrits dans l’Annexe D.
[4]
Les définitions détaillées des termes de l’ISO 14405-1 et des termes traditionnels de l’ISO 1132-1 ne
sont pas complétement équivalentes, pour les différences, voir Annexe C.
Tableau 1 — Symboles pour les tailles nominales, les caractéristiques et les modificateurs de
spécification
Symbole de
Symbol de carac- Symboles GPS et modificateurs de  Référence
d
taille nomi- Description
a b c
téristique spécification de figure
a
nale
d diamètre nominale d’alésage de la 1, 2
rondelle arbre d’une butée à simple
effet
∆dmp écart de la valeur nominale d’un 1, 2
ACS
centre de plage d’étendue pour un
diamètre d’alésage de la rondelle
arbre dans n’importe quelle section
(issu des tailles entre deux points)
Vdsp étendu des tailles entre deux points 1, 2
ACS
du diamètre d’alésage de la rondelle
arbre dans n’importe quelle section
d diamètre nominale d’alésage de la 3, 4
rondelle arbre médiane d’une butée
à double effet
∆d2mp écart de la valeur nominale d’un 3, 4
ACS
centre de plage d’étendue pour un
diamètre d’alésage de la rondelle
d’arbre médiane dans n’importe
quelle section (issu des tailles entre
deux points)
Vd2sp étendu des tailles entre deux points 3, 4
ACS
du diamètre d’alésage de la rondelle
d’arbre médiane dans n’importe
quelle section
D diamètre nominale extérieur de la 1, 2, 3, 4
rondelle de logement
∆Dmp écart de la valeur nominale d’un 1, 2, 3, 4
ACS
centre de plage d’étendue pour un
diamètre extérieur de la rondelle
d’arbre dans n’importe quelle
section (issu des tailles entre deux
points)
VDsp étendu des tailles entre deux points 1, 2, 3, 4
ACS
du diamètre extérieur de la rondelle
arbre dans n’importe quelle section
T hauteur nominale d’un roulement 1, 2
assemblé d’une butée à simple effet
e
∆Ts écart de la taille minimale circons- 1, 2
GN
crite de la hauteur d’un roulement
assemblé par rapport à sa valeur
nominale d’une butée à simple effet
T hauteur nominale d’un roulement 3, 4
assemblé d’une butée à double effet
e
∆T1s écart de la taille minimale circons- 3, 4
GN
crite de la hauteur d’un roulement
assemblé par rapport à sa valeur
nominale d’une butée à double effet
2 © ISO 2014 – Tous droits réservés

Tableau 1 (suite)
Symbole de
Symbol de carac- Symboles GPS et modificateurs de  Référence
d
taille nomi- Description
a b c
téristique spécification de figure
a
nale
f
Se Butée à rouleaux cylindriques: 2, 4
étendue des tailles entre deux
points de l’épaisseur de la face
d’appui de la rondelle logement par
rapport au chemin de roulement
Butée à billes: étendue des tailles 1, 3
LS SN ALS
sphériques entre deux points, entre
le milieu du chemin de roulement
et la face d’appui de la rondelle
logement
f
Si Butée à rouleaux cylindriques: 2
étendue des tailles sphériques entre
deux ponts, entre l’épaisseur de la
face d’appui de la rondelle arbre et
le chemin de roulement
Butée à billes: étendue des tailles 1
LS SN ALS
sphériques entre deux points, entre
le milieu du chemin de roulement et
la face d’appui de la rondelle arbre
a [12]
Symboles tels que définis dans l’ISO 15241 à l’exception du format utilisé.
b
Symboles tels que définis dans l’ISO 14405-1.
c
Le modificateur de spécification ne doit pas être indiqué sur le dessin, la taille entre deux points est le modificateur
de spécification par défaut pour la taille.
d
Descriptions basée sur l’ISO 14405-1.
G
e
Le modificateur de spécification pour la direction de la gravité est selon l’ISO/TS 17863, voir Figures 1 à 4.
f
S’applique uniquement aux butées à billes et aux butées à rouleaux cylindriques dont l’angle de contact est de 90°.
Les indications des Figures 1 à 4 illustrent la corrélation entre les dimensions d’interface et les symboles
de tolérance dimensionnel correspondant.
...

NORME ISO
INTERNATIONALE 199
Quatrième édition
2014-07-15
Roulements — Butées — Spécification
géométrique des produits (GPS) et
valeurs de tolérance
Rolling bearings — Thrust bearings — Geometrical product
specification (GPS) and tolerance values
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés

Sommaire  Page
Avant-propos .iv
Introduction .v
1  Domaine d’application . 1
2  Références normatives . 1
3  Termes et définitions . 1
4 Symboles . 1
5  Écarts limites et valeurs de tolérance . 6
5.1 Généralités . 6
5.2 Classe de tolérance normale. 6
5.3 Classe de tolérance 6. 7
5.4 Classe de tolérance 5. 9
5.5 Classe de tolérance 4.11
Annex A (informative) Symboles et termes donnés dans l’ISO 492:2002 par rapport aux nouvelles
descriptions données dans le présent document .13
Annex B (informative) Exemple d’indications sur les dessins des caractéristiques avec
spécification pour les butées .15
[4]
Annex C (informative) Illustration des termes et définitions des ISO 1132-1  et ISO 14405-1 .17
Annex D (informative) Description et illustrations des modificateurs de spécification pour les
tailles linéaires .22
Bibliographie .30
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’introduction et/ou sur la liste ISO des déclarations de brevets reçus
(voir www.iso.org/brevets).
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, aussi bien que pour des informations au sujet de l’adhésion de l’ISO aux principes de l’OMC
concernant les obstacles techniques au commerce (OTC) voir le lien suivant : Foreword - Supplementary
information
Le comité chargé de l’élaboration du présent document est l’ISO/TC 4, Roulements, sous-comité SC 4,
Tolérances, définitions et symboles relatifs aux tolérances (y compris la spécification géométrique des
produits).
Cette quatrième édition annule et remplace la troisième édition (ISO 199:2005), qui a fait l’objet d’une
révision technique.
iv © ISO 2014 – Tous droits réservés

Introduction
La présente Norme internationale est une norme de géométrie d’élément de machine telle que défini
dans le système de spécification géométrique des produits (GPS) présenté dans le schéma directeur de
[10]
l’ISO/TR 14638 .
[7]
Les règles fondamentales de l’ISO/GPS données dans l’ISO 8015 s’appliquent à la présente Norme
[8]
internationale et les règles de décision par défaut données dans l’ISO 14253-1 s’appliquent aux
spécifications réalisées conformément à la présente Norme internationale, sauf spécification contraire.
Le lien entre les exigences de fonctionnement, les techniques de mesurage et les incertitudes de mesure
sont toujours destiné pour être pris en considération. Les techniques de mesurage traditionnellement
[5] [9]
utilisées sont décrites dans l’ISO 1132-2 . Il convient de prendre en considération l’ISO 14253-2 pour
les incertitudes de mesure.
NORME INTERNATIONALE ISO 199:2014(F)
Roulements — Butées — Spécification géométrique des
produits (GPS) et valeurs de tolérance
1  Domaine d’application
La présente Norme internationale spécifie les caractéristiques dimensionnelles, les écarts limites des
valeurs nominales et les valeurs de tolérance pour définir l’interface (à l’exception des arrondis) des
[1]
butées. Les dimensions d’encombrement nominales sont définies dans l’ISO 104 .
La présente Norme internationale ne s’applique pas à certaines butées, par exemple les butées à aiguilles
ou à des domaines d’application particuliers, par exemple les butées de précision. Les tolérances pour de
telles butées sont données dans les Normes internationales pertinentes.
[3]
Les limites des dimensions des arrondis sont données dans l’ISO 582 .
2  Références normatives
Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent
document et sont indispensables à son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 5593, Roulements — Vocabulaire
ISO 14405-1, Spécification géométrique des produits (GPS) — Tolérancement dimensionnel — Partie 1:
Tailles linéaires
ISO/TS 17863, Spécifications géométrique de produits (GPS) — Tolérancement géométrique des assemblages
mobiles
3  Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5593, l’ISO 14405-1,
et l’ISO/TS 17863 s’appliquent.
4 Symboles
[7]
Pour exprimer que le système ISO/GPS, ISO 8015 est appliqué, les caractéristiques dimensionnelles
doivent être incorporées dans la documentation technique (par exemple sur le dessin). Les spécifications
dimensionnelles associées à ces caractéristiques sont décrites dans le Tableau 1 et les Figures 1 à 4.
Les descriptions des symboles sont conformes à la terminologie GPS, la relation avec les termes
traditionnels est décrite en Annexe A.
Une valeur de tolérance associée à une caractéristique est symbolisée par t suivi par le symbole de la
caractéristique, par exemple t .
Δdmp
Dans la présente Norme internationale, l’opérateur de spécification par défaut ISO pour la taille est
conforme à l’ISO 14405-1, c’est-à-dire que la taille entre deux points est valide. Certains modificateurs
de spécification sont décrits dans l’Annexe D.
[4]
Les définitions détaillées des termes de l’ISO 14405-1 et des termes traditionnels de l’ISO 1132-1 ne
sont pas complétement équivalentes, pour les différences, voir Annexe C.
Tableau 1 — Symboles pour les tailles nominales, les caractéristiques et les modificateurs de
spécification
Symbole de
Symbol de carac- Symboles GPS et modificateurs de  Référence
d
taille nomi- Description
a b c
téristique spécification de figure
a
nale
d diamètre nominale d’alésage de la 1, 2
rondelle arbre d’une butée à simple
effet
∆dmp écart de la valeur nominale d’un 1, 2
ACS
centre de plage d’étendue pour un
diamètre d’alésage de la rondelle
arbre dans n’importe quelle section
(issu des tailles entre deux points)
Vdsp étendu des tailles entre deux points 1, 2
ACS
du diamètre d’alésage de la rondelle
arbre dans n’importe quelle section
d diamètre nominale d’alésage de la 3, 4
rondelle arbre médiane d’une butée
à double effet
∆d2mp écart de la valeur nominale d’un 3, 4
ACS
centre de plage d’étendue pour un
diamètre d’alésage de la rondelle
d’arbre médiane dans n’importe
quelle section (issu des tailles entre
deux points)
Vd2sp étendu des tailles entre deux points 3, 4
ACS
du diamètre d’alésage de la rondelle
d’arbre médiane dans n’importe
quelle section
D diamètre nominale extérieur de la 1, 2, 3, 4
rondelle de logement
∆Dmp écart de la valeur nominale d’un 1, 2, 3, 4
ACS
centre de plage d’étendue pour un
diamètre extérieur de la rondelle
d’arbre dans n’importe quelle
section (issu des tailles entre deux
points)
VDsp étendu des tailles entre deux points 1, 2, 3, 4
ACS
du diamètre extérieur de la rondelle
arbre dans n’importe quelle section
T hauteur nominale d’un roulement 1, 2
assemblé d’une butée à simple effet
e
∆Ts écart de la taille minimale circons- 1, 2
GN
crite de la hauteur d’un roulement
assemblé par rapport à sa valeur
nominale d’une butée à simple effet
T hauteur nominale d’un roulement 3, 4
assemblé d’une butée à double effet
e
∆T1s écart de la taille minimale circons- 3, 4
GN
crite de la hauteur d’un roulement
assemblé par rapport à sa valeur
nominale d’une butée à double effet
2 © ISO 2014 – Tous droits réservés

Tableau 1 (suite)
Symbole de
Symbol de carac- Symboles GPS et modificateurs de  Référence
d
taille nomi- Description
a b c
téristique spécification de figure
a
nale
f
Se Butée à rouleaux cylindriques: 2, 4
étendue des tailles entre deux
points de l’épaisseur de la face
d’appui de la rondelle logement par
rapport au chemin de roulement
Butée à billes: étendue des tailles 1, 3
LS SN ALS
sphériques entre deux points, entre
le milieu du chemin de roulement
et la face d’appui de la rondelle
logement
f
Si Butée à rouleaux cylindriques: 2
étendue des tailles sphériques entre
deux ponts, entre l’épaisseur de la
face d’appui de la rondelle arbre et
le chemin de roulement
Butée à billes: étendue des tailles 1
LS SN ALS
sphériques entre deux points, entre
le milieu du chemin de roulement et
la face d’appui de la rondelle arbre
a [12]
Symboles tels que définis dans l’ISO 15241 à l’exception du format utilisé.
b
Symboles tels que définis dans l’ISO 14405-1.
c
Le modificateur de spécification ne doit pas être indiqué sur le dessin, la taille entre deux points est le modificateur
de spécification par défaut pour la taille.
d
Descriptions basée sur l’ISO 14405-1.
G
e
Le modificateur de spécification pour la direction de la gravité est selon l’ISO/TS 17863, voir Figures 1 à 4.
f
S’applique uniquement aux butées à billes et aux butées à rouleaux cylindriques dont l’angle de contact est de 90°.
Les indications des Figures 1 à 4 illustrent la corrélation entre les dimensions d’interface et les symboles
de tolérance dimensionnel correspondant.
...

МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ
Четвертое издание
2014-07-15
Подшипники качения. Упорные и упорно-
радиальные подшипники.
Геометрические характеристики изделий
(GPS) и значения допусков
Rolling bearings — Thrust bearings — Geometrical product specification
(GPS) and tolerance values
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO

Ссылочный номер
©
ISO 2014
ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ

Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой–либо форме или каким–либо электронным или механическим способом, включая фотокопии, или размещать в интернете
или внутренней сети без предварительного письменного согласия. Разрешение можно запросить либо у ISO по адресу,
приведённому ниже, либо у комитета–члена ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 • CH–1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E–mail copyright@iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2014 – Все права сохраняются

Содержание Страница
Предисловие . iv
Введение . v
1 Область применения . 1
2 Нормативные ссылки . 1
3 Термины и определения . 1
4 Обозначения . 1
5 Предельные отклонения и значения допусков . 7
5.1 Общие положения . 7
5.2 Класс точности нормальный . 8
5.3 Класс точности 6 . 10
5.4 Класс точности 5 . 12
5.5 Класс точности 4 . 14
Приложение А (информативное) Обозначения и термины, приведенные в ISO 199:2005, во
взаимосвязи с новыми описаниями, приведенными в данном документе . 16
Приложение В (информативное) Пример обозначений на чертеже параметров вместе с
характеристиками для упорных подшипников . 18
Приложение С (информативное) Пояснения терминов и определений в
[4]
ISO 1132-1 и ISO 14405-1 . 20
Приложение D (информативное) Описание с пояснениями модификаторов характеристик
линейных размеров . 25
Библиография . 33

Предисловие
Международная Организация по Стандартизации (ISO) является всемирной федерацией
национальных организаций по стандартизации (комитетов-членов ISO). Разработка международных
стандартов осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в
деятельности, для которой был создан технический комитет, имеет право быть представленным в
этом комитете. Международные, правительственные и неправительственные организации,
поддерживающие связь с ISO, также принимают участие в работе комитетов. ISO тесно сотрудничает с
Международной Электротехнической Комиссией (IEC) по всем вопросам, связанным со
стандартизацией в области электротехники.
Процедуры, используемые для разработки данного документа и те, которые предназначены для
дальнейшего поддержания, описаны в Директивах ISO/IEC, часть 1. В частности, следует принять во
внимание разные критерии утверждения, которые нужны для разных типов документов ISO. Данный
проект разрабатывался в соответствии с редакторскими правилами Директив ISO/IEC, часть 2 (смотри
www.iso.org/directives).
Следует обратить внимание на то, что некоторые элементы настоящего международного стандарта
могут быть темой получения патентных прав. Международная организация по стандартизации не
может нести ответственность за идентификацию какого-либо одного или всех патентных прав.
Подробная информация о каких-либо патентных правах, обнаруженная во время разработки данного
документа будет помещена во Введении и/или полученном перечне патентных деклараций ISO
(смотри www.iso.org/patents).
Любое торговое название, применённое в данном документе является информацией, данной для
удобства пользователей и не представляет свидетельство в пользу того или иного товара.
Для пояснения значений конкретных терминов и выражений ISO, связанных с оценкой соответствия,
также как информацию о строгом соблюдении ISO принципов Всемирной торговой организации по
техническим барьерам в торговле (TБT), см. следующий унифицированный локатор ресурса
(URL): Foreword - Supplementary information.
Комитетом, несущим ответственность за данный документ, является технический комитет ISO/TC 4,
Подшипники качения, Подкомитет SC 4, Допуски, определения допусков и обозначения (включая GPS).
Данное четвертое издание отменяет и заменяет третье издание (ISO 199: 2005) после технического
пересмотра.
iv © ISO 2014– Все права сохраняются

Введение
Настоящий международный стандарт представляет собой стандарт на геометрию деталей машин, как
это определено в системе геометрических характеристик изделий (GPS) и представлено в сводном
[10]
плане ISO/TR 14638 .
[7]
Фундаментальные правила ISO/GPS, приведенные в ISO 8015 , применяются в настоящем
[8]
международном стандарте, а правила принятия решения по умолчанию, приведенные в ISO 14253-1 ,
применяются к характеристикам, составленным в соответствии с настоящим документом, если не
указано иное.
Связь между функциональными требованиями, методикой измерения и неопределенностью измерения
должна постоянно приниматься во внимание. Традиционно используемая методика измерения
[5]
описана в ISO 1132-2 . Предполагается, что в случае с неопределенностью измерения должен
[9]
приниматься во внимание ISO 14253-2 .

МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 199:2014(R)

Подшипники качения. Упорные и упорно-радиальные
подшипники. Геометрические характеристики изделий
(GPS) и значения допусков
1 Область применения
Настоящий международный стандарт устанавливает геометрические характеристики, предельные
отклонения от номинальных значений и значения допусков для установления границ
присоединительных поверхностей (за исключением фасок) для упорных и упорно-радиальных
[1]
подшипников качения. Номинальные присоединительные размеры даны в ISO 104 .
Настоящий международный стандарт не применим к некоторым упорным и упорно-радиальным
подшипникам (например, упорные игольчатые роликовые подшипники) или к отдельным сферам
применения (например, специальные прецизионные упорные подшипники). Допуски для таких
подшипников указаны в соответствующих международных стандартах.
[3]
Предельные значения величин фасок приведены в ISO 582 .
2 Нормативные ссылки
Следующие документы, полностью или частично, являются нормативными ссылками в настоящем
документе и обязательны при его применении. Для датированных ссылок применимо только
приведенное издание. Для недатированных ссылок действует последнее издание ссылочного
документа (включая любые изменения).
ISO 5593, Подшипники качения. Словарь
ISO 14405-1, Геометрические характеристики изделий (GPS). Проставление размерных допусков.
Часть 1. Линейные размеры
ISO/TS 17863, Геометрические характеристики изделий (GPS). Проставление геометрических
допусков подвижных узлов
3 Термины и определения
В настоящем документе применены термины и определения по ISO 5593, ISO 14405-1 и ISO/TS 17863.
4 Обозначения
[7]
Для объявления того, что применяется система ISO/GPS, ISO 8015 , в техническую документацию
изделия (например, на чертеже) должны быть включены геометрические параметры. Размерные и
геометрические характеристики, связанные с этими параметрами, описаны в Таблице 1 и
представлены на Рисунках 1–4.
Описания обозначений соответствуют терминологии GPS; взаимосвязь с традиционными терминами
приведена в Приложении А.
Значение допуска, соответствующее какому-либо параметру, обозначается буквой t, за которой
следует обозначение данного параметра, например t .
∆dmp
В настоящем международном стандарте оператор характеристики ISO по умолчанию для размера – в
соответствии с ISO 14405-1, т.е. действует двухточечный размер. Некоторые модификаторы
характеристик описаны в Приложении D.
[4]
Точные определения терминов в ISO 14405-1 и традиционных терминов ISO 1132-1 не полностью
эквивалентны, по поводу различий смотри Приложение С.
Таблица 1 — Обозначения номинальных размеров, параметров и модификаторов
характеристик
Обозначение и
Обозначение
Обозначение модификаторы Смотри
d
номинального Описания
a
параметра характеристик Рисунок
a
размера
b с
GPS
d  Номинальный диаметр отверстия тугого кольца, 1; 2
одинарный подшипник
∆dmp Отклонение серединного размера (из общего 1; 2

числа двухточечных размеров) диаметра
отверстия тугого кольца в каждом поперечном
сечении от его номинального размера
Vdsp Размах двухточечных размеров диаметра 1; 2

отверстия тугого кольца в каждом поперечном
сечении
d  Номинальный диаметр отверстия среднего 3; 4
тугого кольца, двойной подшипник
∆d2mp Отклонение серединного размера (из общего 3; 4

числа двухточечных размеров) диаметра
отверстия среднего тугого кольца в каждом
поперечном сечении от его номинального
размера
Vd2sp Размах двухточечных размеров диаметра 3; 4

отверстия среднего тугого кольца в каждом
поперечном сечении
D
Номинальный наружный диаметр свободного 1; 2; 3; 4
кольца
∆Dmp Отклонение серединного размера (из общего 1; 2; 3; 4

числа двухточечных размеров) наружного
диаметра свободного кольца в каждом
поперечном сечении от его номинального
размера
VDsp Размах двухточечных размеров наружного 1; 2; 3; 4

диаметра свободного кольца в каждом
поперечном сечении
T
Номинальная высота собранного подшипника, 1; 2
одинарный подшипник
∆Ts e Отклонение минимального описанного размера 1; 2
высоты собранного подшипника от ее

номинального размера, одинарный подшипник

2 © ISO 2014 – Все права сохраняются

Таблица 1 (продолжение)
Обозначения и
Обозначение
модификаторы
Обозначение Смотри
d
номинального Описания
a
характеристик
параметра рисунок
a
размера
bс
GPS
T1  Номинальная высота собранного 3; 4
подшипника, двойной подшипник
∆T1s e Отклонение минимального описанного 3; 4
размера высоты собранного подшипника от
ее номинального размера, двойной
подшипник
Роликовые упорные цилиндрические 2; 4

подшипники: размах двухточечных
размеров толщины между дорожкой качения
свободного кольца и опорным торцом
Шариковые упорные подшипники: размах
1; 3
f
Se
минимальных сферических размеров между
дорожкой качения и противолежащим
опорным торцом свободного кольца,
полученных в каждом продольном сечении,
содержащем ось наружной поверхности
свободного кольца
f
Si Роликовые упорные цилиндрические 2

подшипники:
размах двухточечных размеров толщины
между дорожкой качения тугого кольца и
опорным торцом
Шариковые упорные подшипники: размах 1

минимальных сферических размеров между
дорожкой качения и противолежащим
опорным торцом тугого кольца, полученных
в каждом продольном сечении, содержащем
ось отверстия тугого кольца
a [12]
Обозначения как определено в ISO 15241 за исключением примененного формата.
b
Обозначения как определено в ISO 14405-1.
c
Модификатор характеристики не должен указываться на чертеже, если двухточечный размер применяется для обоих
задаваемых пределов.
d
Описания основаны на ISO 14405-1.
e
Обозначения для направления гравитации согласно ISO/TS 17863, см. Рисунки 1–4.
f
Применимо только к шариковым упорным подшипникам с углом контакта 90° и роликовым упорным цилиндрическим
подшипникам с углом контакта 90°.
Представленное на Рисунках 1–4 поясняет взаимосвязь присоединительных величин и отвечающих им
обозначений размерных и геометрических допусков.
ПРИМЕЧАНИЕ Рисунки 1–4 выполнены схематически, при этом не является необходимым показывать все
конструктивные подробности.
Два примера реальных графических обозначений представлены в Приложении В.
= G1 или G2
= тела качения должны находиться в контакте с дорожками качения как тугого, так и свободного кольца

Пояснение
1 свободное кольцо
2 тугое кольцо
Рисунок 1 — Размерные характеристики одинарного подшипника. Шариковый упорный
подшипник
= G1 или G2
= тела качения должны находиться в контакте с дорожками качения как тугого, так и свободного кольца

Пояснение
1 свободное кольцо
2 тугое кольцо
Рисунок 2 — Размерные характеристики одинарного подшипника. Роликовый упорный
цилиндрический подшипник
4 © ISO 2014 – Все права сохраняются

= G1 или G2
= тела качения должны находиться в контакте с дорожками качения как тугого, так и свободного кольца

Пояснение
1 свободное кольцо
2 среднее тугое к
...

МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ
Четвертое издание
2014-07-15
Подшипники качения. Упорные и упорно-
радиальные подшипники.
Геометрические характеристики изделий
(GPS) и значения допусков
Rolling bearings — Thrust bearings — Geometrical product specification
(GPS) and tolerance values
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO

Ссылочный номер
©
ISO 2014
ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ

Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой–либо форме или каким–либо электронным или механическим способом, включая фотокопии, или размещать в интернете
или внутренней сети без предварительного письменного согласия. Разрешение можно запросить либо у ISO по адресу,
приведённому ниже, либо у комитета–члена ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 • CH–1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E–mail copyright@iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2014 – Все права сохраняются

Содержание Страница
Предисловие . iv
Введение . v
1 Область применения . 1
2 Нормативные ссылки . 1
3 Термины и определения . 1
4 Обозначения . 1
5 Предельные отклонения и значения допусков . 7
5.1 Общие положения . 7
5.2 Класс точности нормальный . 8
5.3 Класс точности 6 . 10
5.4 Класс точности 5 . 12
5.5 Класс точности 4 . 14
Приложение А (информативное) Обозначения и термины, приведенные в ISO 199:2005, во
взаимосвязи с новыми описаниями, приведенными в данном документе . 16
Приложение В (информативное) Пример обозначений на чертеже параметров вместе с
характеристиками для упорных подшипников . 18
Приложение С (информативное) Пояснения терминов и определений в
[4]
ISO 1132-1 и ISO 14405-1 . 20
Приложение D (информативное) Описание с пояснениями модификаторов характеристик
линейных размеров . 25
Библиография . 33

Предисловие
Международная Организация по Стандартизации (ISO) является всемирной федерацией
национальных организаций по стандартизации (комитетов-членов ISO). Разработка международных
стандартов осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в
деятельности, для которой был создан технический комитет, имеет право быть представленным в
этом комитете. Международные, правительственные и неправительственные организации,
поддерживающие связь с ISO, также принимают участие в работе комитетов. ISO тесно сотрудничает с
Международной Электротехнической Комиссией (IEC) по всем вопросам, связанным со
стандартизацией в области электротехники.
Процедуры, используемые для разработки данного документа и те, которые предназначены для
дальнейшего поддержания, описаны в Директивах ISO/IEC, часть 1. В частности, следует принять во
внимание разные критерии утверждения, которые нужны для разных типов документов ISO. Данный
проект разрабатывался в соответствии с редакторскими правилами Директив ISO/IEC, часть 2 (смотри
www.iso.org/directives).
Следует обратить внимание на то, что некоторые элементы настоящего международного стандарта
могут быть темой получения патентных прав. Международная организация по стандартизации не
может нести ответственность за идентификацию какого-либо одного или всех патентных прав.
Подробная информация о каких-либо патентных правах, обнаруженная во время разработки данного
документа будет помещена во Введении и/или полученном перечне патентных деклараций ISO
(смотри www.iso.org/patents).
Любое торговое название, применённое в данном документе является информацией, данной для
удобства пользователей и не представляет свидетельство в пользу того или иного товара.
Для пояснения значений конкретных терминов и выражений ISO, связанных с оценкой соответствия,
также как информацию о строгом соблюдении ISO принципов Всемирной торговой организации по
техническим барьерам в торговле (TБT), см. следующий унифицированный локатор ресурса
(URL): Foreword - Supplementary information.
Комитетом, несущим ответственность за данный документ, является технический комитет ISO/TC 4,
Подшипники качения, Подкомитет SC 4, Допуски, определения допусков и обозначения (включая GPS).
Данное четвертое издание отменяет и заменяет третье издание (ISO 199: 2005) после технического
пересмотра.
iv © ISO 2014– Все права сохраняются

Введение
Настоящий международный стандарт представляет собой стандарт на геометрию деталей машин, как
это определено в системе геометрических характеристик изделий (GPS) и представлено в сводном
[10]
плане ISO/TR 14638 .
[7]
Фундаментальные правила ISO/GPS, приведенные в ISO 8015 , применяются в настоящем
[8]
международном стандарте, а правила принятия решения по умолчанию, приведенные в ISO 14253-1 ,
применяются к характеристикам, составленным в соответствии с настоящим документом, если не
указано иное.
Связь между функциональными требованиями, методикой измерения и неопределенностью измерения
должна постоянно приниматься во внимание. Традиционно используемая методика измерения
[5]
описана в ISO 1132-2 . Предполагается, что в случае с неопределенностью измерения должен
[9]
приниматься во внимание ISO 14253-2 .

МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 199:2014(R)

Подшипники качения. Упорные и упорно-радиальные
подшипники. Геометрические характеристики изделий
(GPS) и значения допусков
1 Область применения
Настоящий международный стандарт устанавливает геометрические характеристики, предельные
отклонения от номинальных значений и значения допусков для установления границ
присоединительных поверхностей (за исключением фасок) для упорных и упорно-радиальных
[1]
подшипников качения. Номинальные присоединительные размеры даны в ISO 104 .
Настоящий международный стандарт не применим к некоторым упорным и упорно-радиальным
подшипникам (например, упорные игольчатые роликовые подшипники) или к отдельным сферам
применения (например, специальные прецизионные упорные подшипники). Допуски для таких
подшипников указаны в соответствующих международных стандартах.
[3]
Предельные значения величин фасок приведены в ISO 582 .
2 Нормативные ссылки
Следующие документы, полностью или частично, являются нормативными ссылками в настоящем
документе и обязательны при его применении. Для датированных ссылок применимо только
приведенное издание. Для недатированных ссылок действует последнее издание ссылочного
документа (включая любые изменения).
ISO 5593, Подшипники качения. Словарь
ISO 14405-1, Геометрические характеристики изделий (GPS). Проставление размерных допусков.
Часть 1. Линейные размеры
ISO/TS 17863, Геометрические характеристики изделий (GPS). Проставление геометрических
допусков подвижных узлов
3 Термины и определения
В настоящем документе применены термины и определения по ISO 5593, ISO 14405-1 и ISO/TS 17863.
4 Обозначения
[7]
Для объявления того, что применяется система ISO/GPS, ISO 8015 , в техническую документацию
изделия (например, на чертеже) должны быть включены геометрические параметры. Размерные и
геометрические характеристики, связанные с этими параметрами, описаны в Таблице 1 и
представлены на Рисунках 1–4.
Описания обозначений соответствуют терминологии GPS; взаимосвязь с традиционными терминами
приведена в Приложении А.
Значение допуска, соответствующее какому-либо параметру, обозначается буквой t, за которой
следует обозначение данного параметра, например t .
∆dmp
В настоящем международном стандарте оператор характеристики ISO по умолчанию для размера – в
соответствии с ISO 14405-1, т.е. действует двухточечный размер. Некоторые модификаторы
характеристик описаны в Приложении D.
[4]
Точные определения терминов в ISO 14405-1 и традиционных терминов ISO 1132-1 не полностью
эквивалентны, по поводу различий смотри Приложение С.
Таблица 1 — Обозначения номинальных размеров, параметров и модификаторов
характеристик
Обозначение и
Обозначение
Обозначение модификаторы Смотри
d
номинального Описания
a
параметра характеристик Рисунок
a
размера
b с
GPS
d  Номинальный диаметр отверстия тугого кольца, 1; 2
одинарный подшипник
∆dmp Отклонение серединного размера (из общего 1; 2

числа двухточечных размеров) диаметра
отверстия тугого кольца в каждом поперечном
сечении от его номинального размера
Vdsp Размах двухточечных размеров диаметра 1; 2

отверстия тугого кольца в каждом поперечном
сечении
d  Номинальный диаметр отверстия среднего 3; 4
тугого кольца, двойной подшипник
∆d2mp Отклонение серединного размера (из общего 3; 4

числа двухточечных размеров) диаметра
отверстия среднего тугого кольца в каждом
поперечном сечении от его номинального
размера
Vd2sp Размах двухточечных размеров диаметра 3; 4

отверстия среднего тугого кольца в каждом
поперечном сечении
D
Номинальный наружный диаметр свободного 1; 2; 3; 4
кольца
∆Dmp Отклонение серединного размера (из общего 1; 2; 3; 4

числа двухточечных размеров) наружного
диаметра свободного кольца в каждом
поперечном сечении от его номинального
размера
VDsp Размах двухточечных размеров наружного 1; 2; 3; 4

диаметра свободного кольца в каждом
поперечном сечении
T
Номинальная высота собранного подшипника, 1; 2
одинарный подшипник
∆Ts e Отклонение минимального описанного размера 1; 2
высоты собранного подшипника от ее

номинального размера, одинарный подшипник

2 © ISO 2014 – Все права сохраняются

Таблица 1 (продолжение)
Обозначения и
Обозначение
модификаторы
Обозначение Смотри
d
номинального Описания
a
характеристик
параметра рисунок
a
размера
bс
GPS
T1  Номинальная высота собранного 3; 4
подшипника, двойной подшипник
∆T1s e Отклонение минимального описанного 3; 4
размера высоты собранного подшипника от
ее номинального размера, двойной
подшипник
Роликовые упорные цилиндрические 2; 4

подшипники: размах двухточечных
размеров толщины между дорожкой качения
свободного кольца и опорным торцом
Шариковые упорные подшипники: размах
1; 3
f
Se
минимальных сферических размеров между
дорожкой качения и противолежащим
опорным торцом свободного кольца,
полученных в каждом продольном сечении,
содержащем ось наружной поверхности
свободного кольца
f
Si Роликовые упорные цилиндрические 2

подшипники:
размах двухточечных размеров толщины
между дорожкой качения тугого кольца и
опорным торцом
Шариковые упорные подшипники: размах 1

минимальных сферических размеров между
дорожкой качения и противолежащим
опорным торцом тугого кольца, полученных
в каждом продольном сечении, содержащем
ось отверстия тугого кольца
a [12]
Обозначения как определено в ISO 15241 за исключением примененного формата.
b
Обозначения как определено в ISO 14405-1.
c
Модификатор характеристики не должен указываться на чертеже, если двухточечный размер применяется для обоих
задаваемых пределов.
d
Описания основаны на ISO 14405-1.
e
Обозначения для направления гравитации согласно ISO/TS 17863, см. Рисунки 1–4.
f
Применимо только к шариковым упорным подшипникам с углом контакта 90° и роликовым упорным цилиндрическим
подшипникам с углом контакта 90°.
Представленное на Рисунках 1–4 поясняет взаимосвязь присоединительных величин и отвечающих им
обозначений размерных и геометрических допусков.
ПРИМЕЧАНИЕ Рисунки 1–4 выполнены схематически, при этом не является необходимым показывать все
конструктивные подробности.
Два примера реальных графических обозначений представлены в Приложении В.
= G1 или G2
= тела качения должны находиться в контакте с дорожками качения как тугого, так и свободного кольца

Пояснение
1 свободное кольцо
2 тугое кольцо
Рисунок 1 — Размерные характеристики одинарного подшипника. Шариковый упорный
подшипник
= G1 или G2
= тела качения должны находиться в контакте с дорожками качения как тугого, так и свободного кольца

Пояснение
1 свободное кольцо
2 тугое кольцо
Рисунок 2 — Размерные характеристики одинарного подшипника. Роликовый упорный
цилиндрический подшипник
4 © ISO 2014 – Все права сохраняются

= G1 или G2
= тела качения должны находиться в контакте с дорожками качения как тугого, так и свободного кольца

Пояснение
1 свободное кольцо
2 среднее тугое к
...
