ISO 9413:2019
(Main)Tyre valves — Dimensions and designation
Tyre valves — Dimensions and designation
This document defines the essential dimensions and the designation of tube valves and tubeless valves. Annex B gives the correspondence between ISO designations and the designations established by: — TRA (Tire and Rim Association Inc.); — ETRTO (European Tyre and Rim Technical Organisation); — JATMA (The Japan Automotive Tyre Manufacturer's Association, Inc.). In the remainder of this document, all the dimensions are given at their nominal value except in cases where the tolerances are indicated. The threaded length of valve stems for which no thread length is specified is the maximum possible length. NOTE The drawings for valves are not all at the same scale.
Valves pour pneumatiques — Dimensions et désignation
Le présent document définit les cotes essentielles et la désignation des valves pour chambre à air et/ou pour pneumatiques sans chambre. L'Annexe B donne les correspondances entre les désignations ISO et les désignations établies par les organismes suivants: — TRA (Tire and Rim Association Inc.); — ETRTO (European Tyre and Rim Technical Organisation); — JATMA (The Japan Automotive Tyre Manufacturer's Association, Inc.). Dans la suite de ce document, toutes les cotes sont indiquées à leur valeur nominale sauf dans le cas où les tolérances sont mentionnées. La longueur filetée des tubulures de valves non cotée est la longueur maximale possible. NOTE Les dessins de valves ne sont pas tous à la même échelle.
General Information
Relations
Standards Content (Sample)

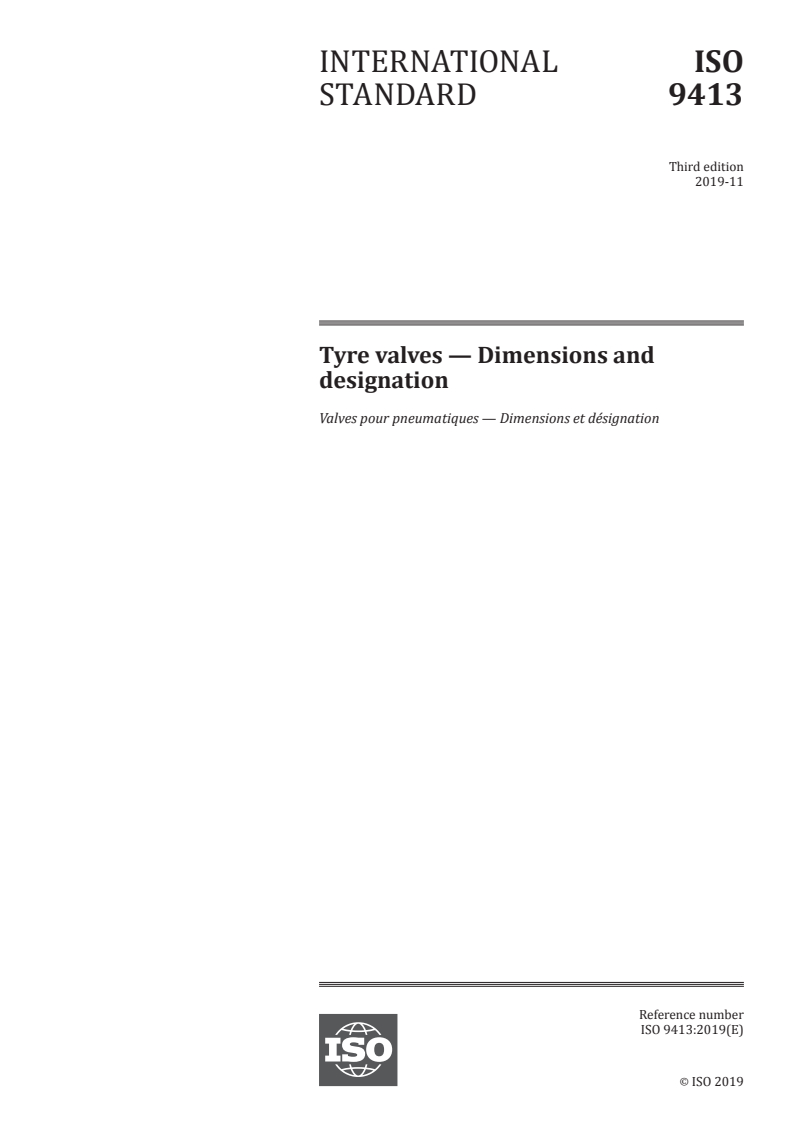

INTERNATIONAL ISO
STANDARD 9413
Third edition
2019-11
Tyre valves — Dimensions and
designation
Valves pour pneumatiques — Dimensions et désignation
Reference number
©
ISO 2019

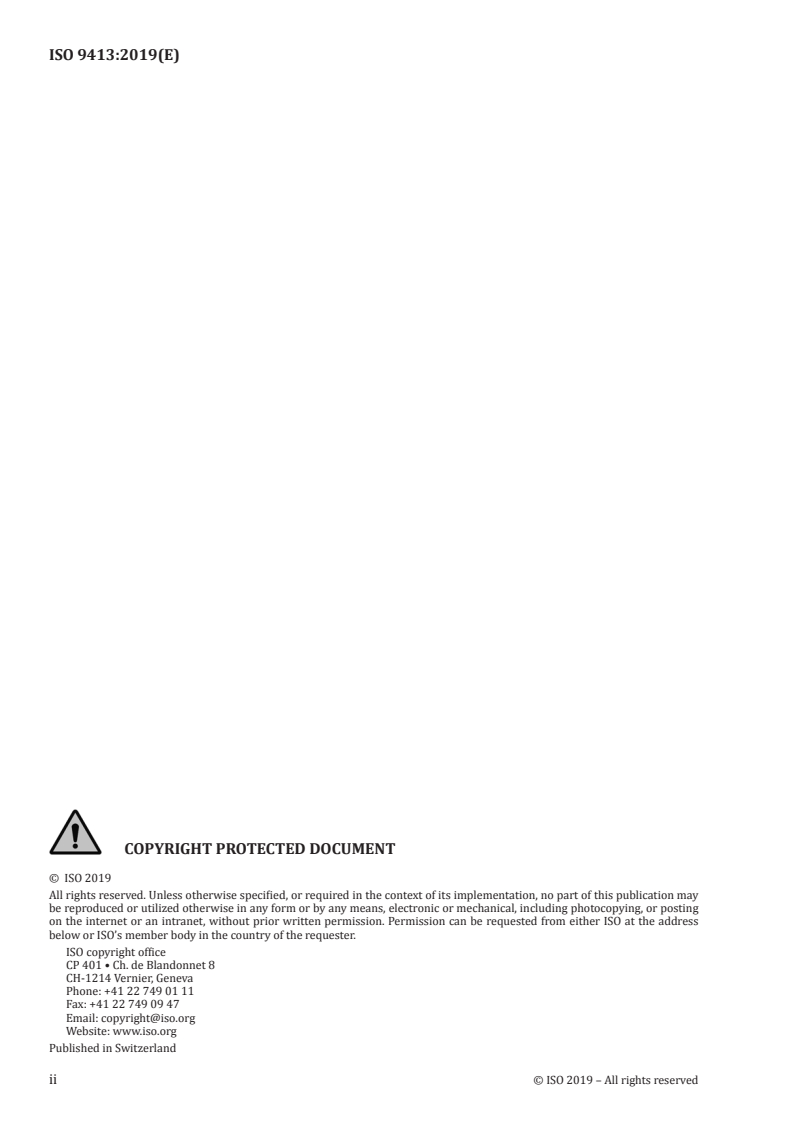

© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

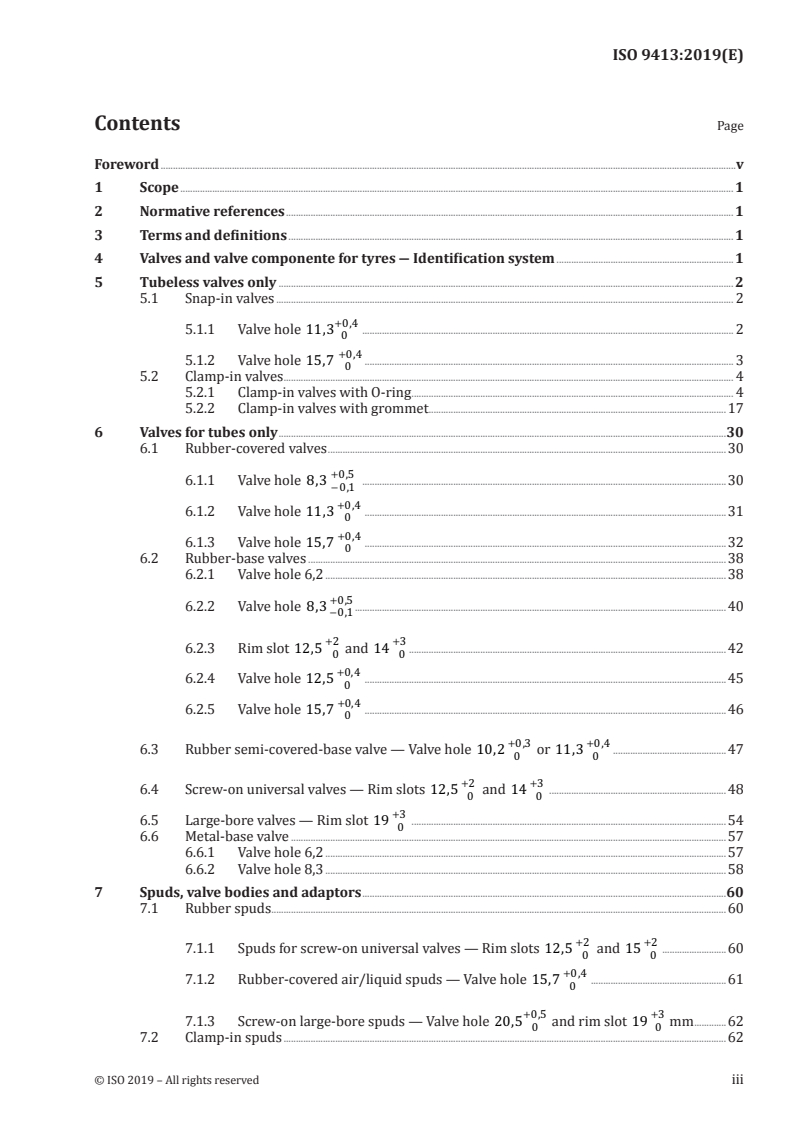

Contents Page
Foreword .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Valves and valve componente for tyres ― Identification system .1
5 Tubeless valves only . 2
5.1 Snap-in valves . 2
+04,
5.1.1 Valve hole 11,3 . 2
+04,
5.1.2 Valve hole 15,7 . 3
5.2 Clamp-in valves . 4
5.2.1 Clamp-in valves with O-ring . 4
5.2.2 Clamp-in valves with grommet .17
6 Valves for tubes only .30
6.1 Rubber-covered valves .30
+05,
6.1.1 Valve hole 83, .30
− 01 ,
+04,
6.1.2 Valve hole 11,3 .31
+04,
6.1.3 Valve hole 15,7 .32
6.2 Rubber-base valves .38
6.2.1 Valve hole 6,2 .38
+05,
6.2.2 Valve hole 83, .40
−01,
+2 +3
6.2.3 Rim slot 12,5 and 14 .42
0 0
+0,4
6.2.4 Valve hole 12,5 .45
+0,4
6.2.5 Valve hole 15,7 .46
+03, +04,
6.3 Rubber semi-covered-base valve — Valve hole 10,2 or 11,3 .47
0 0
+2 +3
6.4 Screw-on universal valves — Rim slots 12,5 and 14 .48
0 0
+3
6.5 Large-bore valves — Rim slot 19 .54
6.6 Metal-base valve .57
6.6.1 Valve hole 6,2 .57
6.6.2 Valve hole 8,3 .58
7 Spuds, valve bodies and adaptors .60
7.1 Rubber spuds .60
+2 +2
7.1.1 Spuds for screw-on universal valves — Rim slots 12,5 and 15 .60
0 0
+04,
7.1.2 Rubber-covered air/liquid spuds — Valve hole 15,7 .61
+05, +3
7.1.3 Screw-on large-bore spuds — Valve hole 20,5 and rim slot 19 mm .62
0 0

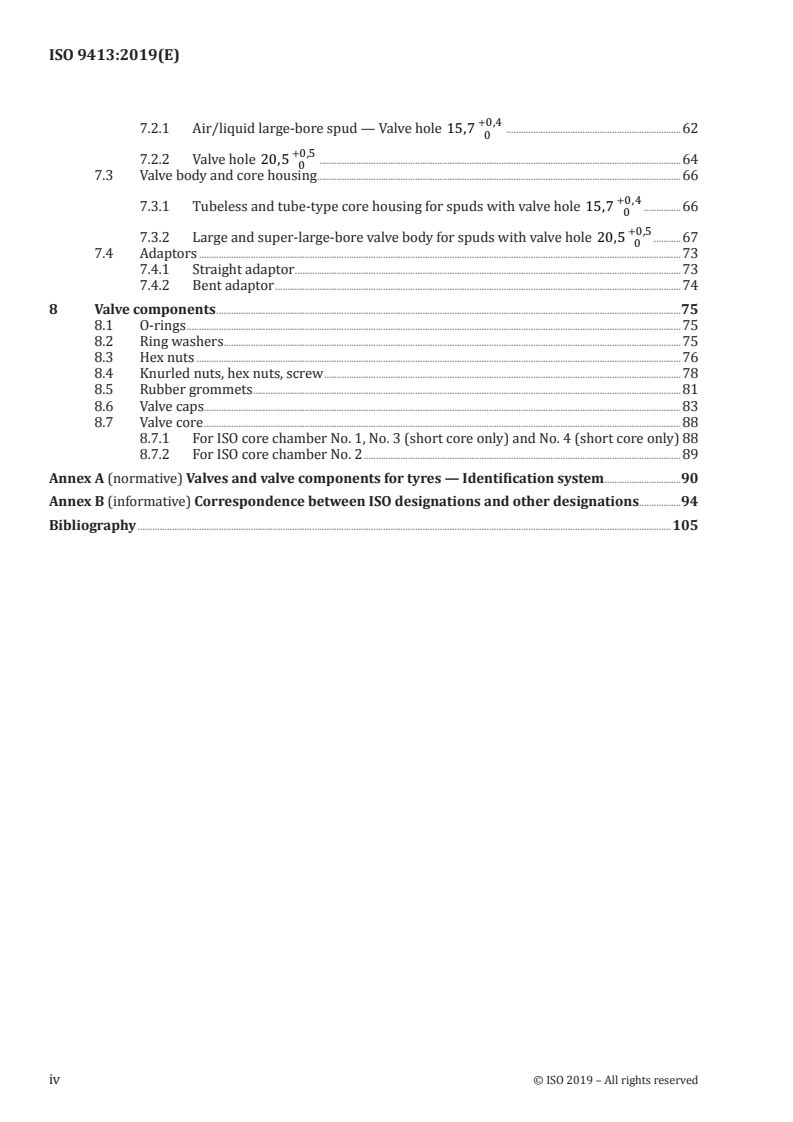

7.2 Clamp-in spuds .62
+04,
7.2.1 Air/liquid large-bore spud — Valve hole 15,7 .62
+05,
7.2.2 Valve hole 20,5 .64
7.3 Valve body and core housing.66
+04,
7.3.1 Tubeless and tube-type core housing for spuds with valve hole 15,7 .66
+05,
7.3.2 Large and super-large-bore valve body for spuds with valve hole 20,5 .67
7.4 Adaptors .73
7.4.1 Straight adaptor .73
7.4.2 Bent adaptor .74
8 Valve components .75
8.1 O-rings .75
8.2 Ring washers . .75
8.3 Hex nuts .76
8.4 Knurled nuts, hex nuts, screw .78
8.5 Rubber grommets .81
8.6 Valve caps.83
8.7 Valve core .88
8.7.1 For ISO core chamber No. 1, No. 3 (short core only) and No. 4 (short core only) 88
8.7.2 For ISO core chamber No. 2 .89
Annex A (normative) Valves and valve components for tyres — Identification system .90
Annex B (informative) Correspondence between ISO designations and other designations .94
Bibliography .105
iv © ISO 2019 – All rights reserved
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 31, Tyres, rims and valves, Subcommittee
SC 9, Valves for tube and tubeless tyres.
This third edition cancels and replaces the second edition (ISO 9413:2012), which has been technically
revised. It also incorporates the Amendment ISO 9413:2012/Amd.1:2012. The main change compared
to the previous edition is as follows:
— Inclusion of new types of valves used for TPMS application.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
INTERNATIONAL STANDARD ISO 9413:2019(E)
Tyre valves — Dimensions and designation
1 Scope
This document defines the essential dimensions and the designation of tube valves and tubeless valves.
Annex B gives the correspondence between ISO designations and the designations established by:
— TRA (Tire and Rim Association Inc.);
— ETRTO (European Tyre and Rim Technical Organisation);
— JATMA (The Japan Automotive Tyre Manufacturer's Association, Inc.).
In the remainder of this document, all the dimensions are given at their nominal value except in cases
where the tolerances are indicated.
The threaded length of valve stems for which no thread length is specified is the maximum possible length.
NOTE The drawings for valves are not all at the same scale.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Valves and valve componente for tyres ― Identification system
The designations of tyre valves and tyre valve components shall follow the identification system in
accordance with Annex A.
5 Tubeless valves only
5.1 Snap-in valves
+04,
5.1.1 Valve hole 11,3
Dimensions in millimetres
a) Standard shape b) TPMS valve
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chambers No. 1 and No. 3
A B
Designation
mm mm
a
CQ 01 33 25
CQ 02 43 35
CQ 03 49 41
CQ 04 56,5 48,5
CQ 05 62 54
CQ 06 75 67
b
CQ 09 — 35
b
CQ 10 — 41
a
For short core only.
b
TPMS valve/ short core preferred.
+04,
Figure 1 — Valve hole 11,3
2 © ISO 2019 – All rights reserved
+04,
5.1.2 Valve hole 15,7
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chambers No. 1 and No. 3
A B
Designation
mm mm
CR 01 43 35
CR 02 62 54
+04,
Figure 2 — Valve hole 15,7
5.2 Clamp-in valves
5.2.1 Clamp-in valves with O-ring
+03,
5.2.1.1 Valve hole 83,
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 nut [E 02]
5 rubber O-ring [C 05]
Designation
CM 01
+03,
Figure 3 — Valve hole 83,
4 © ISO 2019 – All rights reserved
+03,
5.2.1.2 Valve hole 97,
Dimensions in millimetres
b) Optional shape with hex flats
a) Fully threaded c) Optional shape with slot
Key
1 cap [I 01 / I 02 / I 03] 5 rubber O-ring [C 03]
2 core [H 01] 6 before chamfer
3 core chamber No. 1 7 16 on flats hex
a
4 hex nut [E 03] Fully threaded.
A B C α β
Designation
mm mm mm ° °
CP 01 — — 36 — —
DP 01 25 60 85 27 —
DP 02 25 40 65 27 —
DP 03 25 85 110 27 —
DP 04 25 50 75 27 —
a
DP 05 50 25 75 27 —
a
EP 01 25 — 95 27 42
a
Short core only.
+03,
Figure 4 — Valve hole 97,
Key
1 cap [I 01 / I 02 / I 03]
2 short core only [H 01]
3 core chamber No. 1
4 hex nut [E 03]
5 rubber O-ring [C 03]
Designation
DP 06
+03,
Figure 5 — Valve hole 97,
6 © ISO 2019 – All rights reserved
+04,
5.2.1.3 Valve hole 11,3
Dimensions in millimetres
a) Standard shape b) Optional shape with slot
Key
1 cap [I 01 / I 02 / I 03]
2 short core only [H 01]
3 core chamber No. 1
4 hex nut [E 07]
5 rubber O-ring [C 04]
6 16 on flats
Designation
CQ 07
+04,
Figure 6 — Valve hole 11,3
+04,
5.2.1.4 Valve hole 15,7
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 hex nut [E 09]
5 rubber O-ring [C 02]
a
Fully threaded.
Designation A
mm
DR 01 40
DR 02 95
+04,
Figure 7 — Valve hole 15,7
8 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 hex nut [E 09]
5 rubber O-ring [C 02]
a
Fully threaded.
Designation
FR 01
+04,
Figure 8 — Valve hole 15,7
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 short core only [H 01]
3 core chamber No. 1
4 hex nut [E 09]
5 rubber O-ring [C 02]
a
Fully threaded.
Designation A
mm
FR 02 91
FR 03 83
+04,
Figure 9 — Valve hole 15,7
10 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 short core only [H 01]
3 core chamber No. 4
4 hex nut [E 09]
5 ring washer [D 02]
6 rubber O-ring [C 02]
Designation A Designation A1 B Ref
mm mm
CR 13 51 DR 15 33 51
CR 14 38 DR 16 33 58
CR 15 79 DR 17 33 67
CR 16 86 DR 18 33 83
CR 17 95
CR 18 111
CR 19 127
CR 20 29
+04,
Figure 10 — Valve hole 15,7
+05,
5.2.1.5 Valve hole 20,5
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 hex nut [E 09]
5 rubber O-ring [C 01]
a
Fully threaded. For certain existing rigid extensions, an 8 mm diameter for a 22 mm min. length from valve
mouth is required.
Designation
DS 01
+05,
Figure 11 — Valve hole 20,5
12 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 short core only [H 01]
3 core chamber No. 4
4 hex nut [E 09]
5 rubber O-ring [C 01]
a
Fully threaded. For certain existing rigid extensions, an 8 mm diameter for a 22 mm min. length from valve
mouth is required.
Designation
ES 01
+05,
Figure 12 — Valve hole 20,5
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 short core only [H 01]
3 core chamber No. 4
4 hex nut [E 09]
5 rubber O-ring [C 01]
a
Fully threaded.
Designation A
mm
ES 02 99
ES 03 116
+05,
Figure 13 — Valve hole 20,5
14 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 short core only [H 01]
3 core chamber No. 4
4 hex nut [E 09]
5 rubber O-ring [C 01]
a
Fully threaded. For certain existing rigid extensions, an 8 mm diameter for a 22 mm min. length from valve
mouth is required.
Designation A
mm
FS 01 110
FS 02 127
+05,
Figure 14 — Valve hole 20,5
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 short core only [H 01]
3 core chamber No. 4
4 hex nut [E 09]
5 rubber O-ring [C 01]
a
Fully threaded. For certain existing rigid extensions, an 8 mm diameter for a 22 mm min. length from valve
mouth is required.
Designation
GS 01
+05,
Figure 15 — Valve hole 20,5
16 © ISO 2019 – All rights reserved
5.2.2 Clamp-in valves with grommet
+03,
5.2.2.1 Valve hole 83,
Dimensions in millimetres
a) Standard shape
b) Optional shape with slot
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 hex nut [E 01]
5 ring washer [D 01]
6 rubber grommet [B 01]
Designation
CM 02
+03,
Figure 16 — Valve hole 83,
+04,
5.2.2.2 Valve hole 11,3
Dimensions in millimetres
a) Standard shape b) TPMS valve
c) Optional shape with slot
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 hex nut [E 04]
5 ring washer [D 04]
6 rubber grommet [B 05]
7 hex nut – design depends on TPMS system
8 ring washer – design depends on TPMS system
9 rubber grommet – design depends on TPMS system
Designation A B
mm mm
CQ 08 36,5 23,5
a
CQ 11 35 14,5 min
a
CQ 12 41 14,5 min
a
TPMS valve.
+04,
Figure 17 — Valve hole 11,3
18 © ISO 2019 – All rights reserved
+04,
5.2.2.3 Valve hole 15,7
Dimensions in millimetres
a) Standard shape
b) Optional shape with slot c) Optional head shape
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 hex nut [E 04]
5 ring washer [D 03 / D 08]
6 rubber grommet [B 04]
Designation
CR 03
+04,
Figure 18 — Valve hole 15,7
Dimensions in millimetres
a) Standard shape b) Optional shape with slot
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 hex nut [E 05]
5 ring washer [D 02 / D 08]
6 rubber grommet [B 03]
a
For certain existing rigid extensions, an 8 mm diameter for a 22 mm min. length from valve mouth is required.
Designation A
mm
CR 04 79
CR 05 86
CR 06 95
CR 07 111
CR 08 127
CR 09 29
CR 10 38
CR 11 51
+04,
Figure 19 — Valve hole 15,7
20 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 hex nut [E 05]
5 ring washer [D 02 / D 08]
6 rubber grommet [B 03]
a
For certain existing rigid extensions, an 8 mm diameter for a 22 mm min. length from valve mouth is required.
NOTE See Tables 1 and 2 for ISO designations and additional dimensions.
+04,
Figure 20 — Valve hole 15,7
Table 1 — Tool setting to produce α angle
Tool setting A B C D E F G H I J K L M N O P Q
Angle α 4° 11° 16° 21° 26° 31° 36° 41° 46° 51° 56° 61° 66° 71° 76° 81° 86°
Table 2 — Tool setting to produce lengths A and B
Length
+3
Tool setting
Length B
A 0
a
CR 04 CR 05 CR 06 CR 07 CR 08
12 38 41 48 57 73 89
13 41 38 44,5 54 70 86
14 44,5 35 41 51 67 82,5
15 48 38 48 63,5 79,5
16 51 35 44,5 60,5 76
17 54 41 57 73
18 57 38 54 70
19 60,5 35 51 67
20 63,5 48 63,5
21 67 44,5 60,5
22 70 41 57
23 73 38 54
24 76 35 51
25 79,5 48
26 82,5 44,5
27 86 41
28 89 38
29 92 35
a
Valve identification: ISO designation of straight valves – tool setting.
EXAMPLE CR 04 – C12.
For 90° bend, see DR series (Figure 21).
22 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 hex nut [E 05]
5 ring washer [D 02 / D 08]
6 rubber grommet [B 03]
a
For certain existing rigid extensions, an 8 mm diameter for a 22 mm min. length from valve mouth is required.
Designation A
mm
DR 04 51
DR 05 58
DR 06 67
DR 07 83
DR 08 99
NOTE These valves are obtained from valves CR 04 to CR 08.
+04,
Figure 21 — Valve hole 15,7
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 hex nut [E 06]
5 rubber grommet [B 06]
a
For certain existing rigid extensions, an 8 mm diameter for a 22 mm min. length from valve mouth is required.
Designation A
mm
DR 09 121
DR 10 140
DR 11 108
+04,
Figure 22 — Valve hole 15,7
24 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 core housing CZ 01 (Figure 66, Option 1 or 2)
2 ZR 02 to ZR 04 (Figure 62)
3 ZR 01 (Figure 61)
Designation B
mm
CR 12 = ZR 01 + CZ 01 48 ± 2
DR 12 = ZR 02 + CZ 01 75
DR 13 = ZR 03 + CZ 01 115
DR 14 = ZR 04 + CZ 01 57
+04,
Figure 23 — Mounting for tubeless air/liquid valves for valve hole 15,7
+05,
5.2.2.4 Valve hole 20,5
5.2.2.4.1 Large‑bore valves and mounting figure
Dimensions in millimetres
Key
1 cap [I 04 / I 05 / I 06]
2 core [H 02]
3 core chamber No. 2
4 rubber grommet [B 08]
5 lock screw [G 01]
Designation A B α
mm mm °
KS 01 16 84 162
KS 02 20 89 152
Figure 24 — Large bore valve
26 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 cap [I 04 / I 05 / I 06]
2 core [H 02]
3 core chamber No. 2
4 rubber grommet [B 08]
5 lock screw [G 01]
Designation A B C D α β
mm mm mm mm ° °
LS 01 32 119 59 14 152 152
LS 02 32 119 59 14 162 162
LS 03 22 127 62 25 120 120
LS 04 21 105 56 25 130 130
LS 05 27 108 52 23 138 138
Figure 25 — Large bore valve
Key
1 KZ 01 to KZ 03 (Figure 70), MZ 01 to MZ 04 (Figure 71)
2 JZ 01 to JZ 22 (Figures 68 and 69)
3 HZ 01 (Figure 67)
4 large-bore tubeless spud, ZS 01 (Figure 63)
+05,
Figure 26 — Mounting for tubeless large-bore valves for valve hole 20,5
28 © ISO 2019 – All rights reserved
5.2.2.4.2 Super‑large‑bore valves and mounting figure
Dimensions in millimetres
Key
1 HZ 02 (Figure 72)
2 super-large-bore valve adapter L 02 to L 06 (Figure 75)
3 screw-on super-large-bore tubeless spud Z 01 (Figure 65)
4 super-large-bore tubeless spud ZS 02 (Figure 64)
Figure 27 — Mounting for tubeless super-large-bore valves for valve hole or threaded
6 Valves for tubes only
6.1 Rubber-covered valves
+05,
6.1.1 Valve hole 83,
− 01 ,
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
Designation
CB 01
+05,
Figure 28 — Valve hole 83,
− 01 ,
30 © ISO 2019 – All rights reserved
+04,
6.1.2 Valve hole 11,3
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
Designation
CF 01
+04,
Figure 29 — Valve hole 11,3
Dimensions in millimetres
a) Standard shape
b) Optional head shapes
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 identifying rings for air/liquid applications
a
Designation
CF 03
a
Air/liquid valve.
+04,
Figure 30 — Valve hole 11,3
+04,
6.1.3 Valve hole 15,7
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
Designation
CJ 01
+04,
Figure 31 — Valve hole 15,7
32 © ISO 2019 – All rights reserved
Dimensions in millimetres
a) Standard shape
b) Optional head shapes
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 identifying rings for air/liquid applications
a
Designation
CJ 07
a
Air/liquid valve.
+04,
Figure 32 — Valve hole 15,7
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
a
Designation A B
mm mm
18 min.
CJ 02 62
25 max.
18 min.
CJ 03 89
32 max.
a
Hand-bendable valves.
+04,
Figure 33 — Valve hole 15,7
34 © ISO 2019 – All rights reserved
Dimensions in millimetres
a) Standard shape
b) Optional head shapes
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 identifying rings for air/liquid valves
a
Designation
CJ 04
a
Air/liquid hand-bendable valve.
+04,
Figure 34 — Valve hole 15,7
Dimensions in millimetres
a) Standard shape
b) Optional head shapes
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
a
Designation
CJ 05
a
Air/liquid valve.
+04,
Figure 35 — Valve hole 15,7
36 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 core housing TL or TT (Z 01, Figure 65), option 1 or 2
2 nut [F 02]
3 spud ZJ 01 or ZJ 02 (Figure 59)
a
CZ 01 (Figure 66).
Designation A
mm
CJ 08 = ZJ 01 + CZ 01 41
CJ 09 = ZJ 02 + CZ 01 51
+04,
Figure 36 — Valve hole 15,7
6.2 Rubber-base valves
6.2.1 Valve hole 6,2
Dimensions in millimetres
Key
1 cap [I 07]
2 nut [F 03]
a
Dimension taken with ∅4,1 nut tightened.
Designation Type A B C
mm mm mm
AA 02 Circular 25 26 33,5
AA 03 Circular 18 32 39,5
AA 04 Circular 21 32 39,5
AA 05 Oval 18 × 30 32 39,5
AA 06 Oval 20 × 40 29 36,5
Figure 37 — Valve hole 6,2
38 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 cap [I 07]
a
Dimension taken with ∅4,1 nut tightened.
Designation Type A B C
mm mm mm
AA 07 Circular 21 32 39,5
Figure 38 — Valve hole 6,2
+05,
6.2.2 Valve hole 83,
−01,
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 nut [E 01 / F 01]
Designation
CB 02
+05,
Figure 39 — Valve hole 83,
−01,
40 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 cap [I 07 / I 08]
2 nut [F 01]
3 flats 6,5 optional on 8V1 thread
Designation
AB 02
+05,
Figure 40 — Valve hole 83,
−01,
+2 +3
6.2.3 Rim slot 12,5 and 14
0 0
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
Designation A B α
mm mm °
CF 04 58,5 — 0
CF 05 68 — 0
DG 01 58,5 51 90
DG 02 68 60,5 90
+2 +3
Figure 41 — Rim slot 12,5 and 14
0 0
42 © ISO 2019 – All rights reserved
Dimensions in millimetres
a) Standard shape
b) Optional head shapes
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
Designation A B
Air/liquid straight Bent valves mm mm
hand-bendable valves
CG 01 DG 04 85 75
CG 02 DG 05 105 95
CG 03 DG 06 115 105
CG 04 DG 07 125 115
CG 05 DG 08 140 130
Designation A B
Air/liquid straight Bent valves mm mm
hand-bendable valves
CG 06 DG 09 155 145
+2 +3
Figure 42 — Rim slot 12,5 and 14
0 0
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 3
Designation A B
Air/liquid straight Bent valves mm mm
hand-bendable valves
CG 08 DG 10 85 75
CG 09 DG 11 105 95
CG 10 DG 12 115 105
CG 11 DG 13 125 115
CG 12 DG 14 140 130
CG 13 DG 15 155 145
+2 +3
Figure 43 — Rim slot 12,5 and 14
0 0
44 © ISO 2019 – All rights reserved
+0,4
6.2.4 Valve hole 12,5
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 short core only [H 01]
3 core chamber No. 1
4 hex nut [E 04]
5 ring washer [D 07]
Designation α
°
CG 07 0
DG 03 70
+0,4
Figure 44 — Valve hole 12,5
+0,4
6.2.5 Valve hole 15,7
Dimensions in millimetres
a) Standard shape
b) Optional head shapes
Key
1 cap [I 01 / I 02 / I 03]
2 short core only [H 01]
3 core chamber No. 1
a
Designation
CJ 06
a
Rubber-spud air/liquid valve.
+0,4
Figure 45 — Valve hole 15,7
46 © ISO 2019 – All rights reserved
+03, +04,
6.3 Rubber semi-covered-base valve — Valve hole 10,2 or 11,3
0 0
Dimensions in millimetres
b) Option 1 with collar
a) Standard shape c) Option 2 without collar
Key
1 cap [I 01 / I 02 / I 03]
2 short core only [H 01]
3 core chamber No. 1 and, for valve DF 01, only core chamber No. 4
a
Fully threaded.
Designation A B α
mm mm °
CF 02 25 — —
CF 06 44 — —
DF 01 44 33 90
+03, +04,
Figure 46 — Rubber semi-covered-base valve — Valve hole 10,2 or 11,3
0 0
+2 +3
6.4 Screw-on universal valves — Rim slots 12,5 and 14
0 0
Dimensions in millimetres
a) Standard shape
b) Optional head shapes
Key
1 cap [I 01 / I 02 / I 03]
2 short core only [H 01]
3 core chamber No. 1
4 flat grommet [B 02]
5 rubber spud ZG 01 (Figure 58)
a
Fully threaded. For certain existing rigid extensions, an 8 mm diameter for a 22 mm min. length from valve
mouth is required.
Figure 47 — Mounting for screw-on universal valve
48 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 short core only [H 01]
3 core chamber No. 1
4 head shape (Figure 47)
5 rubber spud ZG 01 (Figure 58)
a
Fully threaded. For certain existing rigid extensions, an 8 mm diameter for a 22 mm min. length from valve
mouth is required.
Designation A B α
mm mm °
DZ 01 22,5 43 120
DZ 02 33 44,5 95
DZ 03 39,5 44,5 110
DZ 04 22,5 71,5 100
DZ 05 20,5 99,5 94
DZ 06 20,5 115 94
DZ 07 20,5 132 94
DZ 08 20,5 138,5 94
DZ 09 20,5 145,5 94
DZ 10 20,5 149,5 90
DZ 11 29,5 66,5 90
DZ 12 20,5 117 90
+2 +3
Figure 48 — Screw-on universal valves — Rim slots 12,5 and 14
0 0
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 short core only [H 01]
3 core chamber No. 1
4 head shape (Figure 47)
5 rubber spud ZG 01 (Figure 58)
a
Fully threaded. For certain existing rigid extensions, an 8 mm diameter for a 22 mm min. length from valve
mouth is required.
Designation B
mm
DZ 13 71,5
DZ 14 84,5
+2 +3
Figure 49 — Screw-on universal valves — Rim slots 12,5 and 14
0 0
50 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 head shape (Figure 47)
5 rubber spud ZG 01 (Figure 58)
a
Fully threaded. For certain existing rigid extensions, an 8 mm diameter for a 22 mm min. length from valve
mouth is required.
Designation A B C β
mm mm mm °
EZ 01 20,5 32 37 138
EZ 02 20,5 38 41,5 153
EZ 03 20 76 47,5 153
EZ 04 20 86 47,5 153
+2 +3
Figure 50 — Screw-on universal valves — Rim slots 12,5 and 14
0 0
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 head shape (Figure 47)
5 rubber spud ZG 01 (Figure 58)
a
Fully threaded. For certain existing rigid extensions, an 8 mm diameter for a 22 mm min. length from valve
mouth is required.
Designation A B C D β γ
mm mm mm mm ° °
FZ 01 20,5 94 37,5 17 125 125
FZ 02 20,5 114 47,5 17 140 140
FZ 03 20,5 131 49 17 139 139
FZ 04 20 136,5 37,5 17 139 139
b
FZ 05 23,5 116,5 25,5 11,5 150 150
b
Short core only.
+2 +3
Figure 51 — Screw-on universal valves — Rim slots 12,5 and 14
0 0
52 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 head shape (Figure 47)
5 rubber spud ZG 01 (Figure 58)
a
Fully threaded. For certain existing rigid extensions, an 8 mm diameter for a 22 mm min. length from valve
mouth is required.
Désignation
FZ 06
+2 +3
Figure 52 — Screw-on universal valves — Rim slots 12,5 and 14
0 0
+3
6.5 Large-bore valves — Rim slot 19
Dimensions in millimetres
Figure 53 — Mounting for large-bore convertible tubed valve with rim slot 19 mm (see
dimensions in Figure 54)
54 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 cap [I 04 / I 05 / I 06]
2 core [H 02]
3 core chamber No. 2
4 rubber spud ZK 01
a
Required for valve core for second bend.
Designation A A B J α
mm mm mm mm °
HZ 03 49 — — 37 —
HZ 04 106 — — 19 —
HZ 05 134 — — 19 —
HZ 06 147 — — 19 —
HZ 07 163 — — 19 —
JZ 23 106 52 59 19 90
JZ 24 106 35 76 19 88
JZ 25 134 35 105 19 88
JZ 26 147 35 117 19 82
JZ 27 163 35 133 19 88
+3
Figure 54 — Large-bore valves — Rim slot 19
56 © ISO 2019 – All rights reserved
6.6 Metal-base valve
6.6.1 Valve hole 6,2
Dimensions in millimetres
Key
1 cap [I 07]
2 nut [F 03]
3 hex nut [E 12]
4 ring washer [D 06]
a
Dimension taken with ∅4,1 nut tightened.
Designation
AA 01
Figure 55 — Valve hole 6,2
6.6.2 Valve hole 8,3
Dimensions in millimetres
Key
1 cap [I 07 / I 08]
2 nut [F 03]
3 hex nut [E 01]
4 ring washer [D 01]
5 flats 6,5 optional on 8V1 thread
Designation
AB 01
Figure 56 — Valve hole 8,3
58 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 cap [I 02]
2 short core only [H 01]
3 core chamber No. 1
4 nut [F 01]
5 hex nut [E 01]
6 ring washer [D 01]
7 flats 6,5 optional on 8V1 thread
Designation
CB 03
Figure 57 — Valve hole 8,3
7 Spuds, valve bodies and adaptors
7.1 Rubber spuds
+2 +2
7.1.1 Spuds for screw-on universal valves — Rim slots 12,5 and 15
0 0
Dimensions in millimetres
Designation
ZG 01
+2 +2
Figure 58 — Spuds for screw-on universal valves — Rim slots 12,5 and 15
0 0
60 © ISO 2019 – All rights reserved
+04,
7.1.2 Rubber-covered air/liquid spuds — Valve hole 15,7
Dimensions in millimetres
a) Standard shape
b) Optional head shapes
Key
1 nut [F 02]
Designation B
mm
ZJ 01 20,5
ZJ 02 29,5
+04,
Figure 59 — Rubber-covered air/liquid spuds — Valve hole 15,7
+05, +3
7.1.3 Screw-on large-bore spuds — Valve hole 20,5 and rim slot 19 mm
0 0
Dimensions in millimetres
Designation
ZK 01
+05, +3
Figure 60 — Screw-on large-bore spuds — Valve hole 20,5 and rim slot 19 mm
0 0
7.2 Clamp-in spuds
+04,
7.2.1 Air/liquid large-bore spud — Valve hole 15,7
Dimensions in millimetres
Key
1 hex nut [E 08]
2 ring washer [D 05]
3 rubber grommet [B 07]
Designation
ZR 01
+04,
Figure 61 — Air/liquid large-bore spud — Valve hole 15,7
62 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 hex nut [E 08]
2 ring washer [D 05]
3 rubber grommet [B 07]
Designation A B C α
mm mm mm °
ZR 02 39 54 40 65
ZR 03 44 94 47 90
ZR 04 39 36 22 65
+04,
Figure 62 — Air/liquid large-bore spud — Valve hole 15,7
+05,
7.2.2 Valve hole 20,5
Dimensions in millimetres
Key
1 hex nut [E 11]
2 rubber grommet [B 09]
3 27 across flats
a
Designation
ZS 01
a
Large-bore spud.
+05,
Figure 63 — Valve hole 20,5
Dimensions in millimetres
Key
1 hex nut [E 10]
2 rubber grommet [B 08]
3 27 across flats
a
Designation
ZS 02
a
Super-large-bore spud.
+05,
Figure 64 — Valve hole 20,5
64 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 22 across flats
a
Designation
Z 01
a
Screw-on super-large-bore spud.
+05,
Figure 65 — Valve hole 20,5
7.3 Valve body and core housing
+04,
7.3.1 Tubeless and tube-type core housing for spuds with valve hole 15,7
Dimensions in millimetres
Key
1 cap [I 01 / I 02 / I 03]
2 core [H 01]
3 core chamber No. 1
4 rubber O-ring [C 06]
5 spuds ZR 02 to ZR 04 (Figure 62)
ZR 01 (Figure 61)
ZJ 01 and ZJ 02 (Figure 59)
6 10,4 across flats octogonal
Designation
CZ 01
+04,
Figure 66 — Tubeless and tube-type core housing for spuds with valve hole 15,7
66 © ISO 2019 – All rights reserved
+05,
7.3.2 Large and super-large-bore valve body for spuds with valve hole 20,5
Dimensions in millimetres
Key
1 cap [I 04 / I 05 / I 06]
2 core [H 02]
3 core chamber No. 2
4 rubber O-ring [C 07]
5 spud ZS 01 (Figure 63)
6 adaptor L 01 (Figure 73)
7 12,7 across flats
Designation
HZ 01
+05,
Figure 67 — Large and super-large-bore valve body for spuds with valve hole 20,5
Dimensions in millimetres
Key
1 cap [I 04 / I 05 / I 06]
2 core [H 02]
3 core chamber No. 2
4 rubber O-ring [C 07]
5 spud ZS 01 (Figure 63)
6 adaptor L 01 (Figure 73)
7 12,7 hex nut across flats (free nut)
a
Designation A B α
mm mm °
JZ 01 27 79 80
JZ 02 32 119 90
JZ 03 27 140 86
JZ 04 27 64 80
JZ 05 27 79 60
JZ 06 27 79 74
JZ 07 67 94 90
JZ 08 27 102 80
JZ 09 27 140 80
JZ 10 48 89 90
JZ 11 48 222 90
JZ 12 27 64 90
a
Swivel stem.
+05,
Figure 68 — Large and super-large-bore valve body for spuds with valve hole 20,5
68 © ISO 2019 – All rights reserved
Dimensions in millimetres
Key
1 cap [I 04 / I 05 / I 06]
2 core [H 02]
3 core chamber No. 2
4 rubber O-ring [C 07]
5 spud ZS 01 (Figure 63)
6 adaptor L 01 (Figure 73)
7 12,7 hex nut across flats
...

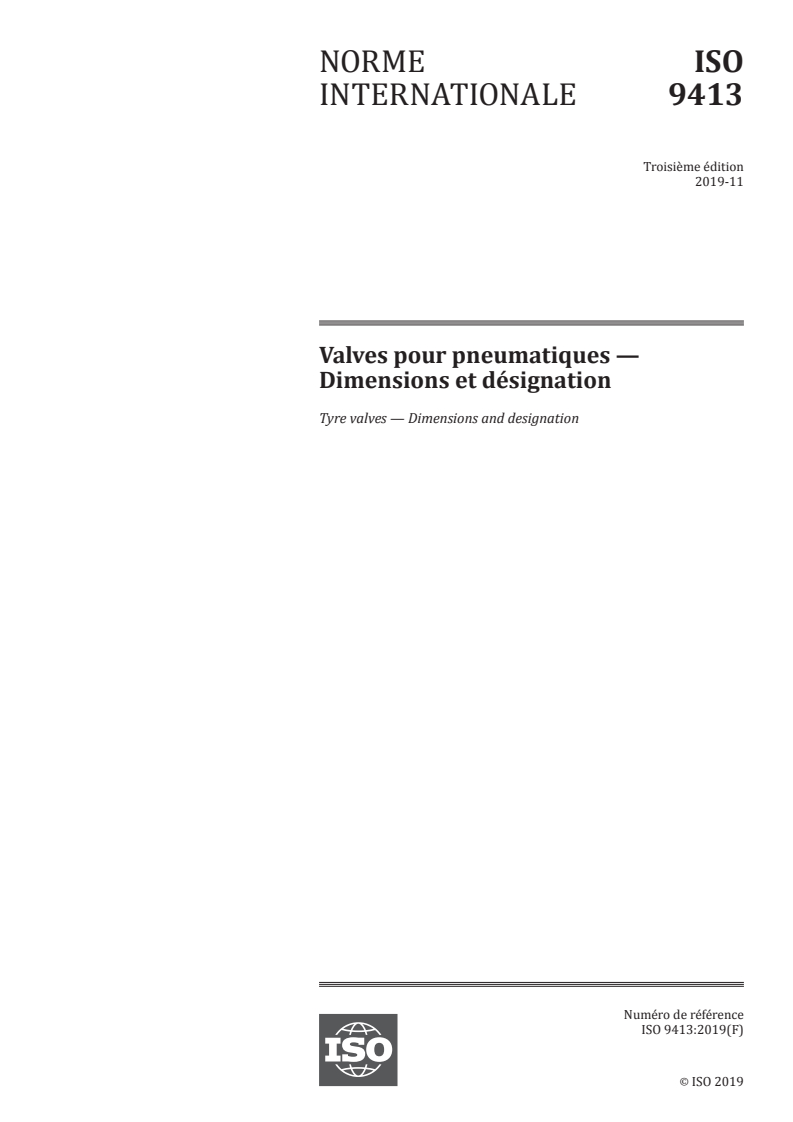

NORME ISO
INTERNATIONALE 9413
Troisième édition
2019-11
Valves pour pneumatiques —
Dimensions et désignation
Tyre valves — Dimensions and designation
Numéro de référence
©
ISO 2019

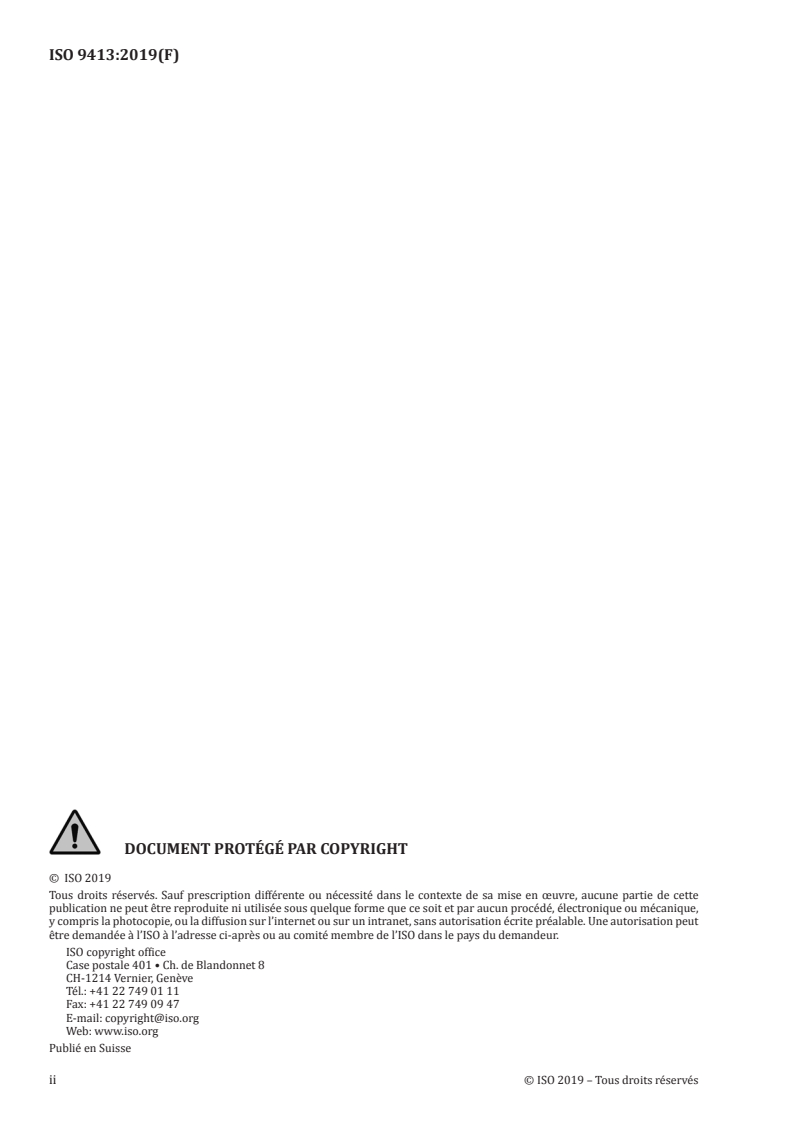

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

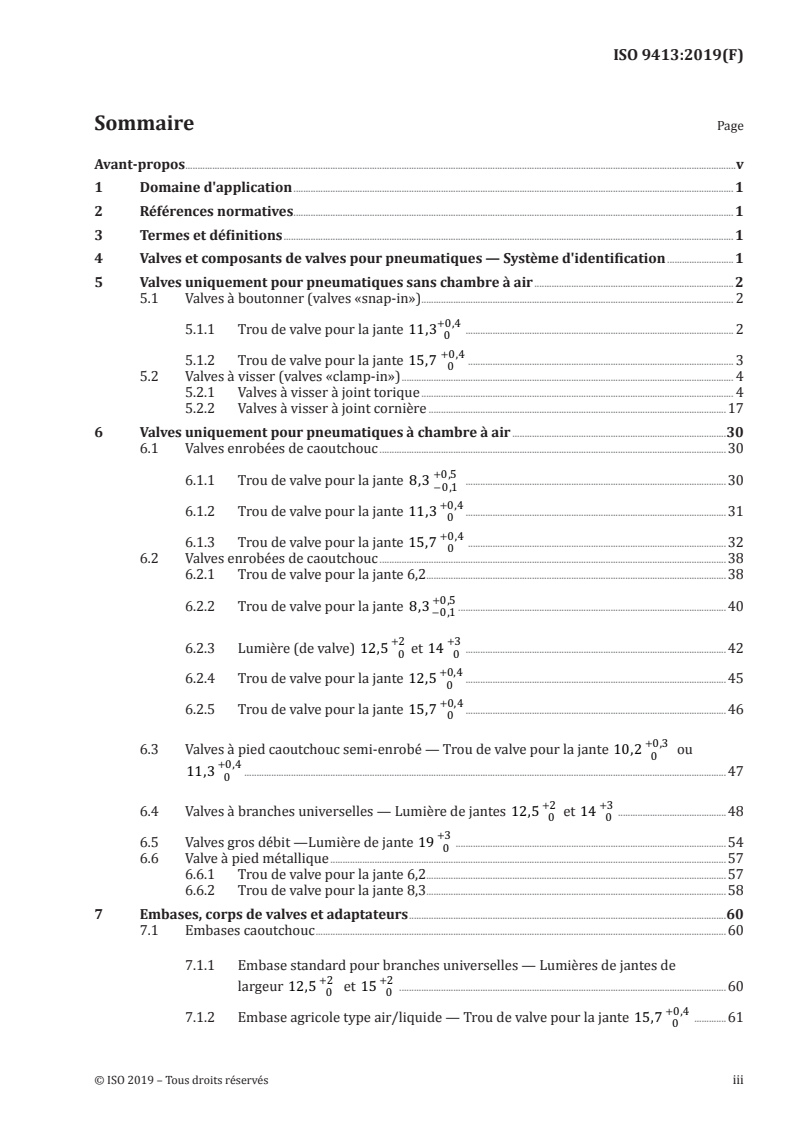

Sommaire Page
Avant-propos .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Valves et composants de valves pour pneumatiques — Système d'identification .1
5 Valves uniquement pour pneumatiques sans chambre à air . 2
5.1 Valves à boutonner (valves «snap-in») . 2
+04,
5.1.1 Trou de valve pour la jante 11,3 . 2
+04,
5.1.2 Trou de valve pour la jante 15,7 . 3
5.2 Valves à visser (valves «clamp-in») . 4
5.2.1 Valves à visser à joint torique . 4
5.2.2 Valves à visser à joint cornière .17
6 Valves uniquement pour pneumatiques à chambre à air .30
6.1 Valves enrobées de caoutchouc .30
+05,
6.1.1 Trou de valve pour la jante 83, .30
− 01 ,
+04,
6.1.2 Trou de valve pour la jante 11,3 .31
+04,
6.1.3 Trou de valve pour la jante 15,7 .32
6.2 Valves enrobées de caoutchouc .38
6.2.1 Trou de valve pour la jante 6,2 .38
+05,
6.2.2 Trou de valve pour la jante 83, .40
−01,
+2 +3
6.2.3 Lumière (de valve) 12,5 et 14 .42
0 0
+0,4
6.2.4 Trou de valve pour la jante 12,5 .45
+0,4
6.2.5 Trou de valve pour la jante 15,7 .46
+03,
6.3 Valves à pied caoutchouc semi-enrobé — Trou de valve pour la jante 10,2 ou
+04,
11,3 .47
+2 +3
6.4 Valves à branches universelles — Lumière de jantes 12,5 et 14 .48
0 0
+3

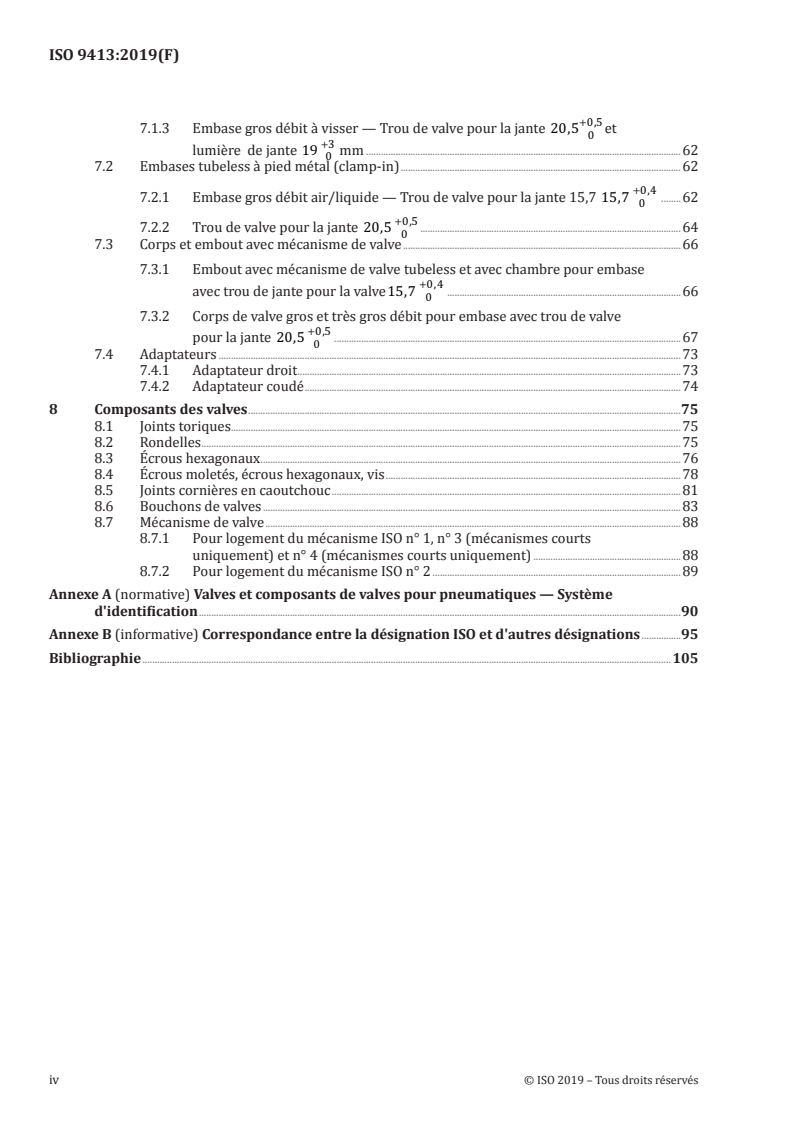

6.5 Valves gros débit —Lumière de jante 19 .54
6.6 Valve à pied métallique .57
6.6.1 Trou de valve pour la jante 6,2 .57
6.6.2 Trou de valve pour la jante 8,3 .58
7 Embases, corps de valves et adaptateurs .60
7.1 Embases caoutchouc .60
7.1.1 Embase standard pour branches universelles — Lumières de jantes de
+2 +2
largeur 12,5 et 15 .60
0 0
+04,
7.1.2 Embase agricole type air/liquide — Trou de valve pour la jante 15,7 .61
+05,
7.1.3 Embase gros débit à visser — Trou de valve pour la jante 20,5 et
+3
lumière de jante 19 mm .62
7.2 Embases tubeless à pied métal (clamp-in) .62
+04,
7.2.1 Embase gros débit air/liquide — Trou de valve pour la jante 15,7 15,7 .62
+05,
7.2.2 Trou de valve pour la jante 20,5 .64
7.3 Corps et embout avec mécanisme de valve .66
7.3.1 Embout avec mécanisme de valve tubeless et avec chambre pour embase
+04,
avec trou de jante pour la valve15,7 .66
7.3.2 Corps de valve gros et très gros débit pour embase avec trou de valve
+05,
pour la jante 20,5 .67
7.4 Adaptateurs .73
7.4.1 Adaptateur droit .73
7.4.2 Adaptateur coudé .74
8 Composants des valves .75
8.1 Joints toriques .75
8.2 Rondelles .75
8.3 Écrous hexagonaux .76
8.4 Écrous moletés, écrous hexagonaux, vis .78
8.5 Joints cornières en caoutchouc .81
8.6 Bouchons de valves .83
8.7 Mécanisme de valve .88
8.7.1 Pour logement du mécanisme ISO n° 1, n° 3 (mécanismes courts
uniquement) et n° 4 (mécanismes courts uniquement) .88
8.7.2 Pour logement du mécanisme ISO n° 2 .89
Annexe A (normative) Valves et composants de valves pour pneumatiques — Système
d'identification .90
Annexe B (informative) Correspondance entre la désignation ISO et d'autres désignations .95
Bibliographie .105
iv © ISO 2019 – Tous droits réservés
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 31, Pneus, jantes et valves, sous-
comité SC 9, Valves pour pneus avec chambres et sans chambre.
Cette troisième édition annule et remplace la deuxième édition (ISO 9413:2012), qui a fait l'objet une
révision technique. Elle incorpore également l'Amendement ISO 9413:2012/Amd.1:2012. La principale
modification suivante a été apportée par rapport à l'édition précédente:
— ajout de nouveaux types de valves utilisées pour les applications TPMS.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
NORME INTERNATIONALE ISO 9413:2019(F)
Valves pour pneumatiques — Dimensions et désignation
1 Domaine d'application
Le présent document définit les cotes essentielles et la désignation des valves pour chambre à air et/ou
pour pneumatiques sans chambre.
L'Annexe B donne les correspondances entre les désignations ISO et les désignations établies par les
organismes suivants:
— TRA (Tire and Rim Association Inc.);
— ETRTO (European Tyre and Rim Technical Organisation);
— JATMA (The Japan Automotive Tyre Manufacturer's Association, Inc.).
Dans la suite de ce document, toutes les cotes sont indiquées à leur valeur nominale sauf dans le cas où
les tolérances sont mentionnées.
La longueur filetée des tubulures de valves non cotée est la longueur maximale possible.
NOTE Les dessins de valves ne sont pas tous à la même échelle.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
4 Valves et composants de valves pour pneumatiques — Système d'identification
Les désignations de valves pour pneumatiques et de composants de valves pour pneumatiques doivent
suivre le système d'identification conformément à l’Annexe A.
5 Valves uniquement pour pneumatiques sans chambre à air
5.1 Valves à boutonner (valves «snap-in»)
+04,
5.1.1 Trou de valve pour la jante 11,3
Cotes en millimètres
a) Forme usuelle b) Valve TPMS
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1 et n° 3
Désignation A B
mm mm
a
CQ 01 33 25
CQ 02 43 35
CQ 03 49 41
CQ 04 56,5 48,5
CQ 05 62 54
CQ 06 75 67
b
CQ 09 — 35
b
CQ 10 — 41
a
Pour mécanismes courts uniquement.
b
TPMS valve/ privilégier mécanisme court.
+04,
Figure 1 — Trou de valve pour la jante 11,3
2 © ISO 2019 – Tous droits réservés
+04,
5.1.2 Trou de valve pour la jante 15,7
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1 et n° 3
Désignation A B
mm mm
CR 01 43 35
CR 02 62 54
+04,
Figure 2 — Trou de valve pour la jante 15,7
5.2 Valves à visser (valves «clamp-in»)
5.2.1 Valves à visser à joint torique
+03,
5.2.1.1 Trou de valve pour la jante 83,
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 écrou [E 02]
5 joint torique en caoutchouc [C 05]
Désignation
CM 01
+03,
Figure 3 — Trou de valve pour la jante 83,
4 © ISO 2019 – Tous droits réservés
+03,
5.2.1.2 Trou de valve pour la jante 97,
Cotes en millimètres
b) Variante de tête hexagonale
a) Entièrement fileté c) Variante de tête ronde fendue
Légende
1 bouchon [I 01 / I 02 / I 03] 5 joint torique en caoutchouc [C 03]
2 mécanisme [H 01] 6 avant chanfrein
3 logement du mécanisme n° 1 7 tête hexagonale 16 surplats
a
4 écrou hexagonal [E 03] Entièrement fileté.
Désignation A B C α β
mm mm mm ° °
CP 01 — — 36 — —
DP 01 25 60 85 27 —
DP 02 25 40 65 27 —
DP 03 25 85 110 27 —
DP 04 25 50 75 27 —
a
DP 05 50 25 75 27 —
a
EP 01 25 — 95 27 42
a
Mécanisme court uniquement.
+03,
Figure 4 — Trou de valve pour la jante 97,
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme court uniquement [H 01]
3 logement du mécanisme n° 1
4 écrou hexagonal [E 03]
5 joint torique en caoutchouc [C 03]
Désignation
DP 06
+03,
Figure 5 — Trou de valve pour la jante 97,
6 © ISO 2019 – Tous droits réservés
+04,
5.2.1.3 Trou de valve pour la jante 11,3
Cotes en millimètres
a) Forme usuelle b) Variante de tête ronde fendue
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme court uniquement [H 01]
3 logement du mécanisme n° 1
4 écrou hexagonal [E 07]
5 joint torique en caoutchouc [C 04]
6 16 surplats
Désignation
CQ 07
+04,
Figure 6 — Trou de valve pour la jante 11,3
+04,
5.2.1.4 Trou de valve pour la jante 15,7
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 écrou hexagonal [E 09]
5 joint torique en caoutchouc [C 02]
a
Entièrement fileté.
Désignation A
mm
DR 01 40
DR 02 95
+04,
Figure 7 — Trou de valve pour la jante 15,7
8 © ISO 2019 – Tous droits réservés
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 écrou hexagonal [E 09]
5 joint torique en caoutchouc [C 02]
a
Entièrement fileté.
Désignation
FR 01
+04,
Figure 8 — Trou de valve pour la jante 15,7
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme court uniquement [H 01]
3 logement du mécanisme n° 1
4 écrou hexagonal [E 09]
5 joint torique en caoutchouc [C 02]
a
Entièrement fileté.
Désignation A
mm
FR 02 91
FR 03 83
+04,
Figure 9 — Trou de valve pour la jante 15,7
10 © ISO 2019 – Tous droits réservés
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme court uniquement [H 01]
3 logement du mécanisme n° 4
4 écrou hexagonal [E 09]
5 rondelle [D 02]
6 joint torique en caoutchouc [C 02]
Désignation A Désignation A1 B Ref
mm mm
CR 13 51 DR 15 33 51
CR 14 38 DR 16 33 58
CR 15 79 DR 17 33 67
CR 16 86 DR 18 33 83
CR 17 95
CR 18 111
CR 19 127
CR 20 29
+04,
Figure 10 — Trou de valve pour la jante 15,7
+05,
5.2.1.5 Trou de valve pour la jante 20,5
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 écrou hexagonal [E 09]
5 joint torique en caoutchouc [C 01]
a
Entièrement fileté. Pour certaines extensions rigides, un diamètre de 8 mm est exigé sur une longueur de
22 mm min. depuis le nez de valve.
Désignation
DS 01
+05,
Figure 11 — Trou de valve pour la jante 20,5
12 © ISO 2019 – Tous droits réservés
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme court uniquement [H 01]
3 logement du mécanisme n° 4
4 écrou hexagonal [E 09]
5 joint torique en caoutchouc [C 01]
a
Entièrement fileté. Pour certaines extensions rigides, un diamètre de 8 mm est exigé sur une longueur de
22 mm min. depuis le nez de valve.
Désignation
ES 01
+05,
Figure 12 — Trou de valve pour la jante 20,5
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme court uniquement [H 01]
3 logement du mécanisme n° 4
4 écrou hexagonal [E 09]
5 joint torique en caoutchouc [C 01]
a
Entièrement fileté.
Désignation A
mm
ES 02 99
ES 03 116
+05,
Figure 13 — Trou de valve pour la jante 20,5
14 © ISO 2019 – Tous droits réservés
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme court uniquement [H 01]
3 logement du mécanisme n° 4
4 écrou hexagonal [E 09]
5 joint torique en caoutchouc [C 01]
a
Entièrement fileté. Pour certaines extensions rigides, un diamètre de 8 mm est exigé sur une longueur de
22 mm min. depuis le nez de valve.
Désignation A
mm
FS 01 110
FS 02 127
+05,
Figure 14 — Trou de valve pour la jante 20,5
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme court uniquement [H 01]
3 logement du mécanisme n° 4
4 écrou hexagonal [E 09]
5 joint torique en caoutchouc [C 01]
a
Entièrement fileté. Pour certaines extensions rigides, un diamètre de 8 mm est exigé sur une longueur de
22 mm min. depuis le nez de valve.
Désignation
GS 01
+05,
Figure 15 — Trou de valve pour la jante 20,5
16 © ISO 2019 – Tous droits réservés
5.2.2 Valves à visser à joint cornière
+03,
5.2.2.1 Trou de valve pour la jante 83,
Cotes en millimètres
a) Forme usuelle
b) Variante de tête ronde fendue
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 écrou hexagonal [E 01]
5 rondelle [D 01]
6 joint cornière en caoutchouc [B 01]
Désignation
CM 02
+03,
Figure 16 — Trou de valve pour la jante 83,
+04,
5.2.2.2 Trou de valve pour la jante 11,3
Cotes en millimètres
a) Forme usuelle b) Valve TPMS
c) Variante de tête ronde fendue
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 écrou hexagonal [E 04]
5 rondelle [D 04]
6 joint cornière en caoutchouc [B 05]
7 écrou hexagonal – conception selon système TPMS
8 rondelle – conception selon système TPMS
9 joint cornière en caoutchouc – conception selon système TPMS
Désignation A B
mm mm
CQ 08 36,5 23,5
a
CQ 11 35 14,5 min
a
CQ 12 41 14,5 min
a
Valve TPMS.
+04,
Figure 17 — Trou de valve pour la jante 11,3
18 © ISO 2019 – Tous droits réservés
+04,
5.2.2.3 Trou de valve pour la jante 15,7
Cotes en millimètres
a) Forme usuelle
b) Variante de tête ronde fendue c) Forme optionnelle de pied de valve
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 écrou hexagonal [E 04]
5 rondelle [D 03 / D 08]
6 joint cornière en caoutchouc [B 04]
Désignation
CR 03
+04,
Figure 18 — Trou de valve pour la jante 15,7
Cotes en millimètres
a) Forme usuelle b) Variante de tête ronde fendue
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 écrou hexagonal [E 05]
5 rondelle [D 02 / D 08]
6 joint cornière en caoutchouc [B 03]
a
Pour certaines extensions rigides, un diamètre de 8 mm est exigé sur une longueur de 22 mm min. depuis le
nez de valve.
Désignation A
mm
CR 04 79
CR 05 86
CR 06 95
CR 07 111
CR 08 127
CR 09 29
CR 10 38
CR 11 51
+04,
Figure 19 — Trou de valve pour la jante 15,7
20 © ISO 2019 – Tous droits réservés
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 écrou hexagonal [E 05]
5 rondelle [D 02 / D 08]
6 joint cornière en caoutchouc [B 03]
a
Pour certaines extensions rigides, un diamètre de 8 mm est exigé sur une longueur de 22 mm min. depuis le
nez de valve.
NOTE Voir Tableaux 1 et 2 pour les désignations ISO et les dimensions complémentaires.
+04,
Figure 20 — Trou de valve pour la jante 15,7
Tableau 1 — Réglage de l'outillage pour obtenir l'angle α
Réglage de l'outillage A B C D E F G H I J K L M N O P Q
Angle α 4° 11° 16° 21° 26° 31° 36° 41° 46° 51° 56° 61° 66° 71° 76° 81° 86°
Tableau 2 — Réglage de l'outillage pour obtenir les longueurs A et B
Réglage de Longueur +3
Longueur B
l'outillage A
a
CR 04 CR 05 CR 06 CR 07 CR 08
12 38 41 48 57 73 89
13 41 38 44,5 54 70 86
14 44,5 35 41 51 67 82,5
15 48 38 48 63,5 79,5
16 51 35 44,5 60,5 76
17 54 41 57 73
18 57 38 54 70
19 60,5 35 51 67
20 63,5 48 63,5
21 67 44,5 60,5
22 70 41 57
23 73 38 54
24 76 35 51
25 79,5 48
26 82,5 44,5
27 86 41
28 89 38
29 92 35
a
Identification d'une valve: désignation ISO de la valve droite – réglage de l'outillage.
EXEMPLE CR 04 – C12.
Pour les coudes à 90°, voir les séries DR (Figure 21).
22 © ISO 2019 – Tous droits réservés
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 écrou hexagonal [E 05]
5 rondelle [D 02 / D 08]
6 joint cornière en caoutchouc [B 03]
a
Pour certaines extensions rigides, un diamètre de 8 mm est exigé sur une longueur de 22 mm min. depuis le
nez de valve.
Désignation A
mm
DR 04 51
DR 05 58
DR 06 67
DR 07 83
DR 08 99
NOTE Ces valves sont obtenues à partir des valves CR 04
à CR 08.
+04,
Figure 21 — Trou de valve pour la jante 15,7
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 écrou hexagonal [E 06]
5 joint cornière en caoutchouc [B 06]
a
Pour certaines extensions rigides, un diamètre de 8 mm est exigé sur une longueur de 22 mm min. depuis le
nez de valve.
Désignation A
mm
DR 09 121
DR 10 140
DR 11 108
+04,
Figure 22 — Trou de valve pour la jante 15,7
24 © ISO 2019 – Tous droits réservés
Cotes en millimètres
Légende
1 embout avec mécanisme de valve CZ 01(Figure 66, variante 1 ou 2)
2 ZR 02 à ZR 04 (Figure 62)
3 ZR 01 (Figure 61)
Désignation B
mm
CR 12 = ZR 01 + CZ 01 48 ± 2
DR 12 = ZR 02 + CZ 01 75
DR 13 = ZR 03 + CZ 01 115
DR 14 = ZR 04 + CZ 01 57
+04,
Figure 23 — Montage de la valve tubeless air/liquide pour trou de valve pour la jante 15,7
+05,
5.2.2.4 Trou de valve pour la jante 20,5
5.2.2.4.1 Valves et montage gros débit
Cotes en millimètres
Légende
1 bouchon [I 04 / I 05 / I 06]
2 mécanisme [H 02]
3 logement du mécanisme n° 2
4 joint cornière en caoutchouc [B 08]
5 embase de blocage [G 01]
Désignation A B α
mm mm °
KS 01 16 84 162
KS 02 20 89 152
Figure 24 — Valve gros débit
26 © ISO 2019 – Tous droits réservés
Cotes en millimètres
Légende
1 bouchon [I 04 / I 05 / I 06]
2 mécanisme [H 02]
3 logement du mécanisme n° 2
4 joint cornière en caoutchouc [B 08]
5 embase de blocage [G 01]
Désignation A B C D α β
mm mm mm mm ° °
LS 01 32 119 59 14 152 152
LS 02 32 119 59 14 162 162
LS 03 22 127 62 25 120 120
LS 04 21 105 56 25 130 130
LS 05 27 108 52 23 138 138
Figure 25 — Valve gros débit
Légende
1 KZ 01 à KZ 03 (Figure 70), MZ 01 à MZ 04 (Figure 71)
2 JZ 01 à JZ 22 (Figures 68 et 69)
3 HZ 01 (Figure 67)
4 embase tubeless gros débit, ZS 01 (Figure 63)
+05,
Figure 26 — Montage de la valve tubeless gros débit pour trou de valve pour la jante 20,5
28 © ISO 2019 – Tous droits réservés
5.2.2.4.2 Valves et montage très gros débit
Cotes en millimètres
Légende
1 HZ 02 (Figure 72)
2 adaptateur très gros débit L 02 à L 06 (Figure 75)
3 embase tubeless très gros débit à visser Z 01 (Figure 65)
4 embase tubeless très gros débit ZS 02 (Figure 64)
Figure 27 — Montage de la valve tubeless gros débit pour trou de valve pour la jante ou fileté
6 Valves uniquement pour pneumatiques à chambre à air
6.1 Valves enrobées de caoutchouc
+05,
6.1.1 Trou de valve pour la jante 83,
− 01 ,
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
Désignation
CB 01
+05,
Figure 28 — Trou de valve pour la jante 83,
− 01 ,
30 © ISO 2019 – Tous droits réservés
+04,
6.1.2 Trou de valve pour la jante 11,3
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
Désignation
CF 01
+04,
Figure 29 — Trou de valve pour la jante 11,3
Cotes en millimètres
a) Forme usuelle
b) Formes optionnelles de pied de valve
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 anneaux d'identification pour les valves air/liquide
a
Désignation
CF 03
a
Valve air/liquide.
+04,
Figure 30 — Trou de valve pour la jante 11,3
+04,
6.1.3 Trou de valve pour la jante 15,7
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
Désignation
CJ 01
+04,
Figure 31 — Trou de valve pour la jante 15,7
32 © ISO 2019 – Tous droits réservés
Cotes en millimètres
a) Forme usuelle
b) Formes optionnelles de pied de valve
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 anneaux d'identification pour les valves air/liquide
a
Désignation
CJ 07
a
Valve air/liquide.
+04,
Figure 32 — Trou de valve pour la jante 15,7
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
a
Désignation A B
mm mm
18 min.
CJ 02 62
25 max.
18 min.
CJ 03 89
32 max.
a
Valves coudables à la main.
+04,
Figure 33 — Trou de valve pour la jante 15,7
34 © ISO 2019 – Tous droits réservés
Cotes en millimètres
a) Forme usuelle
b) Formes optionnelles de pied de valve
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 anneaux d'identification pour les valves air/liquide
a
Désignation
CJ 04
a
Valve air/liquide coudable à la main.
+04,
Figure 34 — Trou de valve pour la jante 15,7
Cotes en millimètres
a) Forme usuelle
b) Formes optionnelles de pied de valve
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
a
Désignation
CJ 05
a
Valve air/liquide.
+04,
Figure 35 — Trou de valve pour la jante 15,7
36 © ISO 2019 – Tous droits réservés
Cotes en millimètres
Légende
1 embout avec mécanisme de valve TL ou TT (Z 01, Figure 65), variante 1 ou 2
2 écrou [F 02]
3 embase ZJ 01 ou ZJ 02 (Figure 59)
a
CZ 01 (Figure 66).
Désignation A
mm
CJ 08 = ZJ 01 + CZ 01 41
CJ 09 = ZJ 02 + CZ 01 51
+04,
Figure 36 — Trou de valve pour la jante 15,7
6.2 Valves enrobées de caoutchouc
6.2.1 Trou de valve pour la jante 6,2
Cotes en millimètres
Légende
1 bouchon [I 07]
2 écrou [F 03]
a
Cote mesurée avec écrou de ∅4,1 serré.
Désignation Type A B C
mm mm mm
AA 02 Circulaire 25 26 33,5
AA 03 Circulaire 18 32 39,5
AA 04 Circulaire 21 32 39,5
AA 05 Ovale 18 × 30 32 39,5
AA 06 Ovale 20 × 40 29 36,5
Figure 37 — Trou de valve pour la jante 6,2
38 © ISO 2019 – Tous droits réservés
Cotes en millimètres
Légende
1 bouchon [I 07]
a
Cote mesurée avec écrou de ∅4,1 serré.
Désignation Type A B C
mm mm mm
AA 07 Circulaire 21 32 39,5
Figure 38 — Trou de valve pour la jante 6,2
+05,
6.2.2 Trou de valve pour la jante 83,
−01,
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 écrou [E 01 / F 01]
Désignation
CB 02
+05,
Figure 39 — Trou de valve pour la jante 83,
−01,
40 © ISO 2019 – Tous droits réservés
Cotes en millimètres
Légende
1 bouchon [I 07 / I 08]
2 écrou [F 01]
3 plats de 6,5 optionnels sur filetage 8V1
Désignation
AB 02
+05,
Figure 40 — Trou de valve pour la jante 83,
−01,
+2 +3
6.2.3 Lumière (de valve) 12,5 et 14
0 0
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
Désignation A B α
mm mm °
CF 04 58,5 — 0
CF 05 68 — 0
DG 01 58,5 51 90
DG 02 68 60,5 90
+2 +3
Figure 41 — Lumière (de valve) 12,5 et 14
0 0
42 © ISO 2019 – Tous droits réservés
Cotes en millimètres
a) Forme usuelle
b) Formes optionnelles de pied de valve
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
Désignation A B
Valves air/liquide Valves mm mm
droites coudables à la main coudées
CG 01 DG 04 85 75
CG 02 DG 05 105 95
CG 03 DG 06 115 105
CG 04 DG 07 125 115
CG 05 DG 08 140 130
Désignation A B
Valves air/liquide Valves mm mm
droites coudables à la main coudées
CG 06 DG 09 155 145
+2 +3
Figure 42 — Lumière (de valve) 12,5 et 14
0 0
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 3
Désignation A B
Valves air/liquide Valves mm mm
droites coudables à la main coudées
CG 08 DG 10 85 75
CG 09 DG 11 105 95
CG 10 DG 12 115 105
CG 11 DG 13 125 115
CG 12 DG 14 140 130
CG 13 DG 15 155 145
+2 +3
Figure 43 — Lumière (de valve) 12,5 et 14
0 0
44 © ISO 2019 – Tous droits réservés
+0,4
6.2.4 Trou de valve pour la jante 12,5
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme court uniquement [H 01]
3 logement du mécanisme n° 1
4 écrou hexagonal [E 04]
5 rondelle [D 07]
Désignation α
°
CG 07 0
DG 03 70
+0,4
Figure 44 — Trou de valve pour la jante 12,5
+0,4
6.2.5 Trou de valve pour la jante 15,7
Cotes en millimètres
a) Forme usuelle
b) Formes optionnelles de pied de valve
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme court uniquement [H 01]
3 logement du mécanisme n° 1
a
Désignation
CJ 06
a
Valve air/liquide à pied caoutchouc.
+0,4
Figure 45 — Trou de valve pour la jante 15,7
46 © ISO 2019 – Tous droits réservés
+03,
6.3 Valves à pied caoutchouc semi-enrobé — Trou de valve pour la jante 10,2
+04,
ou 11,3
Cotes en millimètres
b) Variante 1 avec collerette
a) Forme usuelle c) Variante 2 sans collerette
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme court uniquement [H 01]
3 logement du mécanisme no 1 et, pour la valve DF 01, uniquement logement de mécanisme n° 4
a
Entièrement fileté.
Désignation A B α
mm mm °
CF 02 25 — —
CF 06 44 — —
DF 01 44 33 90
+03,
Figure 46 — Valves à pied caoutchouc semi-enrobé — Trou de valve pour la jante 10,2
+04,
ou 11,3
+2 +3
6.4 Valves à branches universelles — Lumière de jantes 12,5 et 14
0 0
Cotes en millimètres
a) Forme usuelle
b) Formes optionnelles de pied de valve
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme court uniquement [H 01]
3 logement du mécanisme n° 1
4 joint plat [B 02]
5 embase caoutchouc ZG 01(Figure 58)
a
Entièrement fileté. Pour certaines extensions rigides, un diamètre de 8 mm est exigé sur une longueur de 22 mm
min. depuis le nez de valve.
Figure 47 — Montage valve universelle à visser
48 © ISO 2019 – Tous droits réservés
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme court uniquement [H 01]
3 logement du mécanisme n° 1
4 pied de valve (Figure 47)
5 embase caoutchouc ZG 01(Figure 58)
a
Entièrement fileté. Pour certaines extensions rigides, un diamètre de 8 mm est exigé sur une longueur de 22 mm
min. depuis le nez de valve.
Désignation A B α
mm mm °
DZ 01 22,5 43 120
DZ 02 33 44,5 95
DZ 03 39,5 44,5 110
DZ 04 22,5 71,5 100
DZ 05 20,5 99,5 94
DZ 06 20,5 115 94
DZ 07 20,5 132 94
DZ 08 20,5 138,5 94
DZ 09 20,5 145,5 94
DZ 10 20,5 149,5 90
DZ 11 29,5 66,5 90
DZ 12 20,5 117 90
+2 +3
Figure 48 — Valves à branches universelles — Lumière de jantes 12,5 et 14
0 0
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme court uniquement [H 01]
3 logement du mécanisme n° 1
4 pied de valve (Figure 47)
5 embase caoutchouc ZG 01(Figure 58)
a
Entièrement fileté. Pour certaines extensions rigides, un diamètre de 8 mm est exigé sur une longueur de 22 mm
min. depuis le nez de valve.
Désignation B
mm
DZ 13 71,5
DZ 14 84,5
+2 +3
Figure 49 — Valves à branches universelles — Lumière de jantes 12,5 et 14
0 0
50 © ISO 2019 – Tous droits réservés
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 pied de valve (Figure 47)
5 embase caoutchouc ZG 01(Figure 58)
a
Entièrement fileté. Pour certaines extensions rigides, un diamètre de 8 mm est exigé sur une longueur de 22 mm
min. depuis le nez de valve.
Désignation A B C β
mm mm mm °
EZ 01 20,5 32 37 138
EZ 02 20,5 38 41,5 153
EZ 03 20 76 47,5 153
EZ 04 20 86 47,5 153
+2 +3
Figure 50 — Valves à branches universelles — Lumière de jantes 12,5 et 14
0 0
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 pied de valve (Figure 47)
5 embase caoutchouc ZG 01(Figure 58)
a
Entièrement fileté. Pour certaines extensions rigides, un diamètre de 8 mm est exigé sur une longueur de 22 mm
min. depuis le nez de valve.
Désignation A B C D β γ
mm mm mm mm ° °
FZ 01 20,5 94 37,5 17 125 125
FZ 02 20,5 114 47,5 17 140 140
FZ 03 20,5 131 49 17 139 139
FZ 04 20 136,5 37,5 17 139 139
b
FZ 05 23,5 116,5 25,5 11,5 150 150
b
Mécanisme court uniquement.
+2 +3
Figure 51 — Valves à branches universelles — Lumière de jantes 12,5 et 14
0 0
52 © ISO 2019 – Tous droits réservés
Cotes en millimètres
Légende
1 bouchon [I 01 / I 02 / I 03]
2 mécanisme [H 01]
3 logement du mécanisme n° 1
4 pied de valve (Figure 47)
5 embase caoutchouc ZG 01(Figure 58)
a
Entièrement fileté. Pour certaines extensions rigides, un diamètre de 8 mm est exigé sur une longueur de 22 mm
min. depuis le nez de valve.
Désignation
FZ 06
+2 +3
Figure 52 — Valves à branches universelles — Lumière de jantes 12,5 et 14
0 0
+3
6.5 Valves gros débit —Lumière de jante 19
Cotes en millimètres
Figure 53 — Montage de valve pour chambre à air gros débit convertible sur lumière de jante
de 19 mm (Voir cotes en Figure 54)
54 © ISO 2019 – Tous droits réservés
Cotes en millimètres
Légende
1 bouchon [I 04 / I 05 / I 06]
2 mécanisme [H 02]
3 logement du mécanisme n° 2
4 embase caoutchouc ZK 01
a
Nécessaire pour le mécanisme de valve pour le deuxième coude.
Désignation A A B J α
mm mm mm mm °
HZ 03 49 — — 37 —
HZ 04 106 — — 19 —
HZ 05 134 — — 19 —
HZ 06 147 — — 19 —
HZ 07 163 — — 19 —
JZ 23 106 52 59 19 90
JZ 24 106 35 76 19 88
JZ 25 134 35 105 19 88
JZ 26 147 35 117 19 82
JZ 27 163 35 133 19 88
+3
Figure 54 — Valves gros débit —Lumière de jante 19
56 © ISO 2019 – Tous droits réservés
6.6 Valve à pied métallique
6.6.1 Trou de valve pour la jante 6,2
Cotes en millimètres
Légende
1 bouchon [I 07]
2 écrou [F 03]
3 écrou hexagonal [E 12]
4 rondelle [D 06]
a
Cote mesurée avec écrou de ∅4,1 serré.
Désignation
AA 01
Figure 55 — Trou de valve pour la jante 6,2
6.6.2 Trou de valve pour la jante 8,3
Cotes en millimètres
Légende
1 bouchon [I 07 / I 08]
2 écrou [F 03]
3 écrou hexagonal [E 01]
4 rondelle [D 01]
5 plats de 6,5 optionnels sur filetage 8V1
Désignation
AB 01
Figure 56 — Trou de valve pour la jante 8,3
58 © ISO 2019 – Tous droits réservés
Cotes en millimètres
Légende
1 bouchon [I 02]
2 mécanisme court uniquement [H 01]
3 logement du mécanisme n° 1
4 écrou [F 01]
5 écrou hexagonal [E 01]
6 rondelle [D 01]
7 plats de 6,5 optionnels sur filetage 8V1
Désignation
CB 03
Figure 57 — Trou de valve pour la jante 8,3
-------------
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
