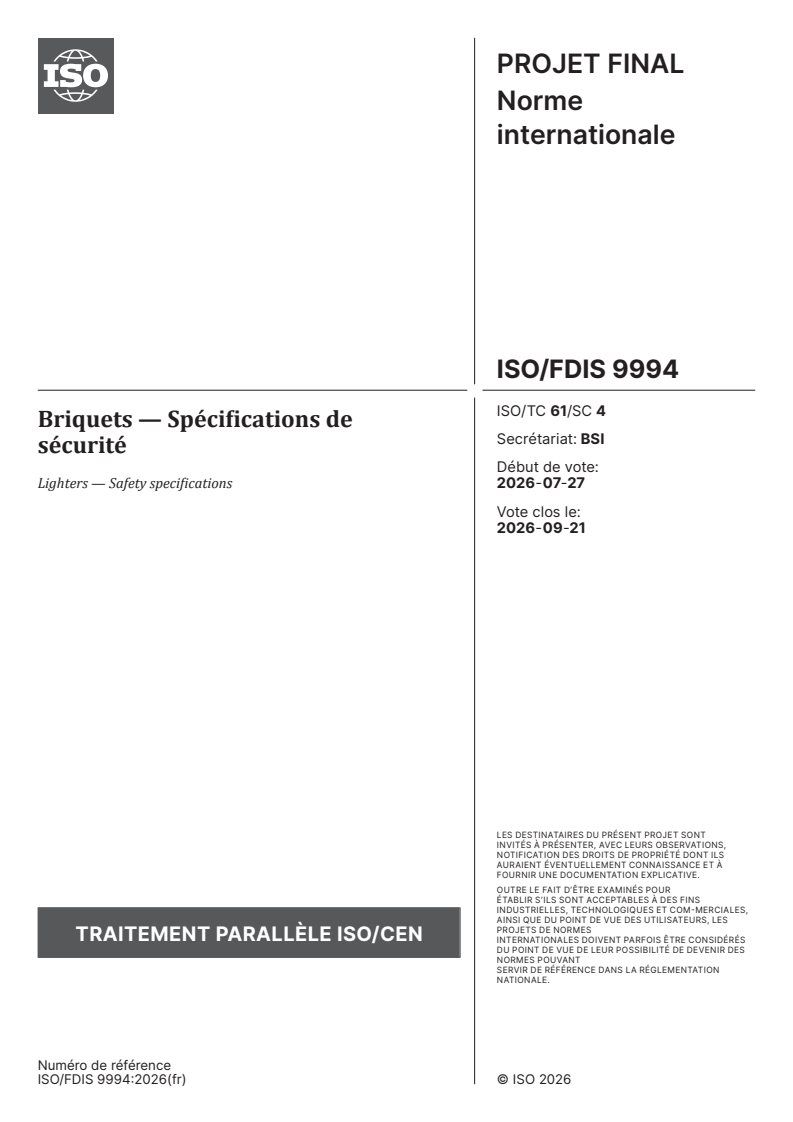

ISO/FDIS 9994

ISO/DIS FDIS 9994:2026(en)
ISO/TC 61/SC 04/WG 10 4
Secretariat: BSI
Date: 2026-06-0907-13
Lighters — Safety specifications
Briquets — Spécifications de sécurité
FDIS stage
TThhiiss d drraftaft i iss s suubbmmiitttteded t too a pa pararallel vallel vootte e iinn I ISSOO,, C CEENN.

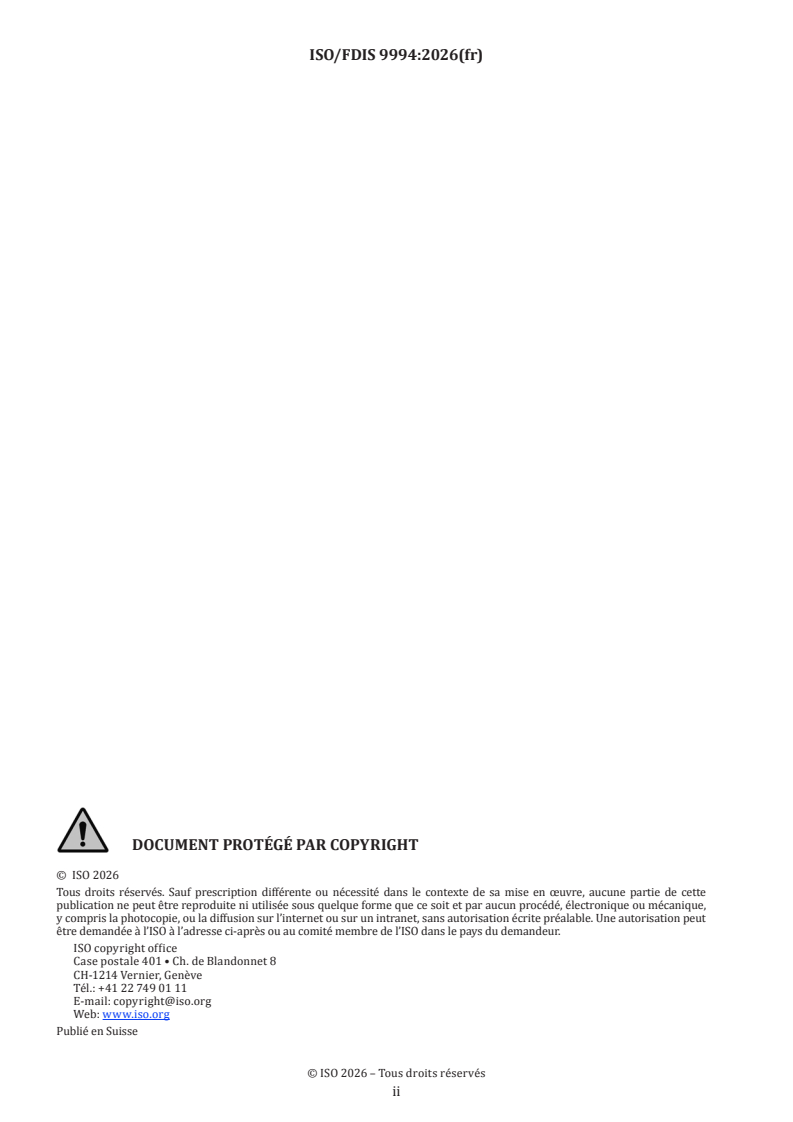

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication
may be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying,
or posting on the internet or an intranet, without prior written permission. Permission can be requested from either ISO
at the address below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: + 41 22 749 01 11
EmailE-mail: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii

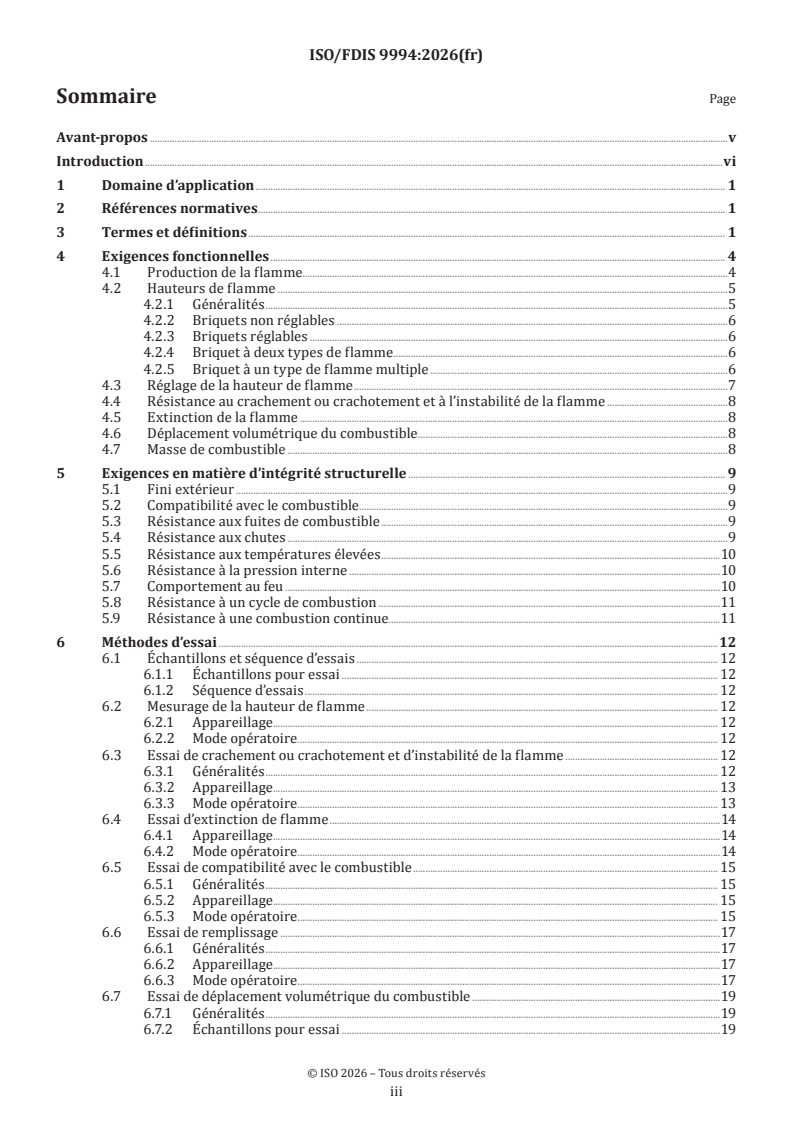

Contents
Foreword . v
Introduction . vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Functional requirements . 4
4.1 Flame generation . 4
4.2 Flame heights . 6
4.3 Flame-height adjustment . 7
4.4 Resistance to spitting or sputtering and flaring . 8
4.5 Flame extinction . 8
4.6 Volumetric displacement of fuel . 9
4.7 Mass of fuel . 9
5 Structural integrity requirements . 9
5.1 External finish . 9
5.2 Compatibility with fuel . 10
5.3 Resistance to fuel loss . 10
5.4 Resistance to dropping . 10
5.5 Resistance to elevated temperature . 10
5.6 Resistance to internal pressure . 11
5.7 Burning behaviour . 11
5.8 Resistance to cyclic burning . 12
5.9 Resistance to continuous burning . 13
6 Test methods . 13
6.1 Test specimens and test sequencing . 13
6.2 Flame height measurement . 13
6.3 Spitting, sputtering and flaring tests . 14
6.4 Flame extinction test . 16
6.5 Fuel compatibility test . 17
6.6 Refilling test . 19
6.7 Volumetric fuel-displacement test . 21
6.8 Drop test . 22
6.9 Elevated-temperature test . 24
6.10 Internal-pressure test . 25
6.11 Cyclic-burning-time test . 26
6.12 Continuous-burning-time test . 27
7 Instructions and warnings . 29
7.1 General. 29
7.2 Location . 29
7.3 Textual safety information . 29
7.4 Signs . 30
7.5 Refilling instructions . 32
8 Product marking . 33
Annex A (normative) Test sequencing and minimum sampling size . 34
Annex B (informative) Reported distribution of maximum flame heights of postmixing
adjustable refillable and non-refillable lighters . 39
iii
Bibliography . 41

iv
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types of
ISO documents should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent rights
in respect thereof. As of the date of publication of this document, ISO had not received notice of (a) patent(s)
which may be required to implement this document. However, implementers are cautioned that this may not
represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 61, Plastics, Subcommittee SC 4, Burning
behaviour.
This sixth edition cancels and replaces the fifth edition (ISO 9994:2018), which has been technically revised.
The main changes are as follows:
— 3.24, 3.253.24, 3.25, 3.26 , 3.26 and 3.27, subclause 4.2.1, subclause 5.3.3, subclause 6.2.1.33.27,
subclause 4.2.1, subclause 5.3.3, subclause 6.2.1.3, subclause 6.3.2, subclause 6.3.2 and subclause 6.6.3.3,
Figure 9subclause 6.6.3.3, Figure 9, Annex B, Annex B and the Bibliography have been added;
 3.1, 3.13 and 3.17, subclauses 4.2.3.2, subclauses 4.2.3.3, subclauses 4.2.3.4, subclause 4.7,
subclauses 5.3.2, subclauses 5.4.1, subclauses 5.4.2, subclauses 6.1.2, subclauses 6.2.2.4, subclauses 6.3.3,
subclauses 6.6.1, subclauses 6.6.2, subclauses 6.6.3.2, subclauses 6.8.2.1, clause 7, Figure 4, Figure 5,
Figure 6, Figure 7 and Figure 8, Annex A3.1, 3.13 and 3.17, subclauses 4.2.3.2, subclauses 4.2.3.3,
subclauses 4.2.3.4, subclause 4.7, subclauses 5.3.2, subclauses 5.4.1, subclauses 5.4.2, subclauses 6.1.2,
subclauses 6.2.2.4, subclauses 6.3.3, subclauses 6.6.1, subclauses 6.6.2, subclauses 6.6.3.2, subclauses
6.8.2.1, clause 7, Figure 4, Figure 5, Figure 6, Figure 7 and Figure 8, Annex A have been modified.
— have been modified.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
v
Introduction
Lighters, being flame-producing articles, can, as do all flame sources, present a potential hazard to users. The
safety specifications given in this document cannot eliminate all hazards, but are intended to reduce potential
hazards to users.
This document is intended to be revised periodically to consider flame height reduction (see note in 4.24.2),),
as well as improvements to other requirements, such as flame stability, flame extinction, temperature
resistance, pressure resistance, refilling, markings and instructions and warnings.
vi
Lighters — Safety specifications
WARNING — Persons using this document should be familiar with normal laboratory practice, if
applicable. This document does not purport to address all the safety concerns, if any, associated with
its use. It is the responsibility of the user to establish appropriate safety and health practices and to
determine the applicability of any other restrictions.
1 Scope
This document specifies requirements for lighters to ensure a reasonable degree of safety for normal use or
reasonably foreseeable misuse of such lighters by users.
This document applies to all flame-producing products commonly known as cigarette lighters, cigar lighters
and pipe lighters.
It does not apply to matches and flame-producing products intended solely for igniting materials other than
cigarettes, cigars, and pipes.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 7941, Commercial propane and butane — Analysis by gas chromatography
UL 1439, Tests for Sharpness of Edges on Equipment
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— — ISO Online browsing platform: available at https://www.iso.org/obp
— — IEC Electropedia: available at https://www.electropedia.org/
3.1 3.1
lighter
manually operated flame-producing article (3.24(3.24),), employing a petrochemical derivative as a fuel,
normally used for deliberately igniting cigarettes, cigars and pipes, and which might foreseeably be used to
ignite (3.21(3.21)) materials such as paper, wicks, candles and lanterns
Note 1 to entry: Lighters are specifically not intended for use as candles or as flashlights, or for other uses requiring an
extended burn time.
Note 2 to entry: Lighters are not considered substances (3.25(3.25),), mixtures (3.26(3.26),), a container with a substance
or a mixture, or a combination of article and substance/mixture.
Note 3 to entry: Lighters are not considered aerosol dispensers (3.27(3.27).).
3.2 3.2
fluid lighter
lighter (3.1(3.1),), with an exposed wick, that employs as fuel liquid hydrocarbons such as hexane whose gauge
vapour pressure at 24 °C does not exceed 34,5 kPa
3.3 3.3
gas lighter
lighter (3.1(3.1)) that employs as fuel liquefied hydrocarbons such as n-butane, isobutane and propane whose
gauge vapour pressure at 24 °C exceeds 104 kPa
3.4 3.4
postmixing burner lighter
gas lighter (3.3(3.3)) in which fuel is supplied for combustion and air is supplied at the point of combustion
3.5 3.5
premixing burner lighter
gas lighter (3.3(3.3)) in which fuel and air are mixed before being supplied for combustion
3.6 3.6
non-refillable lighter
disposable lighter
lighter (3.1(3.1)) marketed with an integral supply of fuel and that is not intended to be refilled with fuel
3.7 3.7
refillable lighter
lighter (3.1(3.1)) intended to be refuelled either by transferring fuel from an external container or by inserting
a new prefilled fuel reservoir
3.8 3.8
adjustable lighter
lighter (3.1(3.1)) provided with a mechanism for the user to vary the flame height (3.13(3.13))
3.9 3.9
non-adjustable lighter
lighter (3.1(3.1)) that is not provided with a user-accessible mechanism to adjust the flame height (3.13(3.13))
Note 1 to entry: The flame height is preset by the manufacturer.
3.10 3.10
automatically adjusting pipe lighter
lighter (3.1(3.1)) characterized by an automatic increase in flame height (3.13(3.13)) when tilted from an
upright position, designed specifically for lighting pipes
3.11 3.11
self-extinguishing lighter
lighter (3.1(3.1)) that, once ignited, requires continuous intentional and positive action to maintain a flame
(3.20(3.20)) and that is subsequently extinguished by the termination of such positive action
3.12 3.12
non-self-extinguishing lighter
lighter (3.1(3.1)) that, once ignited, does not require intentional or positive action by the user to maintain a
flame (3.20(3.20)) and requires a subsequent deliberate user action to extinguish the flame
3.13 3.13
flame height
linear distance from the tip of the visible flame (3.20(3.20)) to the top of the shield or, in the absence of a
shield, from the tip of the visible flame to the bottom of the exposed wick or the top of the burner valve orifice
(3.16(3.16))
Note 1 to entry: Flame height as observed by the naked eye.
3.14 3.14
shield
structure that totally or partially surrounds the burner valve orifice (3.16(3.16)) of a gas lighter (3.3(3.3)) or
the wick of a fluid lighter (3.2(3.2))
3.15 3.15
burner valve
component of a gas lighter (3.3(3.3)) which controls the release of fuel
3.16 3.16
burner valve orifice
tip of the burner valve (3.15(3.15)) from which fuel is released
3.17 3.17
flaring
variation of flame height (3.13(3.13)) from the steady-state flame condition
Note 1 to entry: Flaring as observed by the naked eye.
3.18 3.18
sustained self-ignition
propagation of a flame (3.20(3.20)) by other than deliberate manual operation so as to cause the ignition
element to be activated and the flame to continue to burn
EXAMPLE By dropping the lighter.
3.19 3.19
spitting
sputtering
flame phenomenon of a gas lighter (3.3(3.3)) wherein the escape of non-evaporated liquefied gas produces a
shower of burning liquid droplets which separate from the main flame
3.20 3.20
flame
result of combustion of fuel that produces heat and often light which could be visible with the naked eye under
normal or subdued lighting conditions
3.21 3.21
ignite, verb
to produce a flame (3.20(3.20)) with a lighter (3.1(3.1)) by activating the self-contained ignition and fuel
release systems of that lighter in the intended manner
3.22 3.22
dual flame type lighter
lighter (3.1(3.1)) that employs a burner valve system(s) that produces more than one type of flame (premixing
and postmixing), which can be produced independently and separately (one flame type at a time), or
dependently and concurrently (multiple flame types at a time)
3.23 3.23
multiple flame type lighter
lighter (3.1(3.1)) that employs a burner valve system(s) that produces more than one flame of the same type
of flame (premixing or postmixing), which can be produced independently and separately (one flame at a
time), or dependently and concurrently (multiple flames at a time)
3.24 3.24
article
object which during production is given a special shape, surface or design which determines its function to a
greater degree than does its chemical composition
3.25 3.25
substance
chemical element and its compounds in the natural state or obtained by any manufacturing process, including
any additive necessary to preserve its stability and any impurity deriving from the process used, but excluding
any solvent which may be separated without affecting the stability of the substance or changing its
composition
3.26 3.26
mixture
solution composed of two or more substances (3.25(3.25))
3.27 3.27
aerosol dispenser
non-reusable container made of metal, glass or plastic and containing a gas compressed, liquefied or dissolved
under pressure, with or without a liquid, paste or powder, and fitted with a release device allowing the
contents to be ejected as solid or liquid particles in suspension in a gas, as a foam, paste or powder or in a
liquid state
4 Functional requirements
4.1 Flame generation
In order to minimize the possibility of inadvertent ignition, or self-ignition, lighters shall require a deliberate
manual operation to produce a flame. This operation shall conform to at least one of the following
requirements:
a) a) positive action on the part of the user shall be required to generate and maintain a flame;
b) b) two or more independent actions by the user shall be required to generate a flame;
c) c) an actuating force equal to, or greater than, 15 N shall be required to generate a flame (see
Figure 1Figure 1).).
Key
1 lighter
2 mass
F flame-generation actuating force
Figure 1 — Application of flame-generation actuating force as specified in 4.14.1 c) — Push-button
actuator
4.2 Flame heights
4.2.1 General
Flame heights shall comply with 4.2.24.2.2 to 4.2.54.2.5,, according to the type of lighter.
NOTE During the review process prior to the adoption of this version of this document, lighter industry experts
analysed the maximum flame heights of lighters present in the market in a sampling of countries (see Annex BAnnex B).).
As a result of that analysis, the maximum flame heights of certain lighter types were reduced from the prior version of
this document.
In some countries, maximum flame height requirements vary from the requirements defined in this document.
The following parameters should be taken into account when considering further maximum flame height
reduction in future versions of this document:
— — Safety,
— — Consumers' varying expectations and needs, including those based on their geographical location,
— — Industrial constraints of lighter manufacturers in line with widely available, royalty-free state-of-the-
art technology.
4.2.2 Non-adjustable lighters
4.2.2.1 4.2.2.1 Non-adjustable fluid lighters shall not be capable of producing a flame height
greater than 120 mm when tested in accordance with 6.26.2.
4.2.2.2 4.2.2.2 Non-adjustable, postmixing and premixing burner lighters shall not be capable
of producing a flame height greater than 50 mm when tested in accordance with 6.26.2.
4.2.3 Adjustable lighters
4.2.3.1 4.2.3.1 For adjustable lighters as defined in 3.83.8,, the maximum flame height that a
user will obtain under different conditions of use shall comply with the following requirements when tested
in accordance with 6.26.2.
4.2.3.2 4.2.3.2 Adjustable (refillable or non-refillable) postmixing burner lighters shall have
the flame height adjusted by the manufacturer in such a manner that the lighter, when first ignited by the
user — without changing the adjustment — will not produce a flame height greater than 90 mm.
4.2.3.3 4.2.3.3 Adjustable refillable postmixing burner lighters shall not be capable of
producing a flame height greater than 107 mm (reported as 105 mm according to 6.2.2.46.2.2.4)) when
deliberately adjusted by the user to the manufacturer’s design limit for maximum flame height.
4.2.3.4 4.2.3.4 Adjustable non-refillable postmixing burner lighters shall not be capable of
producing a flame height greater than 90 mm when deliberately adjusted by the user to the manufacturer’s
design limit for maximum flame height.
4.2.3.5 4.2.3.5 Adjustable premixing burner lighters shall have the flame height adjusted by
the manufacturer in such a manner that the lighter, when first ignited by the user — without changing the
adjustment — will not produce a flame height greater than 60 mm.
4.2.3.6 4.2.3.6 Adjustable premixing burner lighters shall not be capable of producing a flame
height greater than 75 mm when deliberately adjusted by the user to the manufacturer’s design limit for
maximum flame height.
4.2.3.7 4.2.3.7 Adjustable postmixing and premixing burner lighters shall not be capable of
producing a flame height greater than 50 mm when set at the lowest possible flame height.
4.2.3.8 4.2.3.8 Automatically adjusting pipe lighters shall not be capable, in any position, of
producing a flame height greater than 100 mm.
4.2.3.9 4.2.3.9 The maximum attainable flame height for lighters shall be limited by pre-setting
or by product design, or both.
4.2.4 Dual flame type lighter
For each type of flame of a dual flame type lighter, the flame height shall be in accordance with the
corresponding requirement for that type of flame provided in 4.2.24.2.2 or 4.2.34.2.3.
4.2.5 Multiple flame type lighter
For multiple flame type lighters, the flame height of each flame shall be in accordance with the corresponding
requirement provided in 4.2.24.2.2 or 4.2.34.2.3.
4.3 Flame-height adjustment
4.3.1 4.3.1 Adjustable lighters shall require a deliberate action on the part of the user either to decrease
or to increase the flame height when used in the normal manner. Adjustable lighters shall bear an indication
showing the direction of movement of the adjusting mechanism required to produce a lower or higher flame.
4.3.2 4.3.2 On lighters whose adjusting mechanisms conform to 4.3.34.3.3 and 4.3.44.3.4,, the direction
of movement shall be permanently imprinted or engraved on the lighter in the vicinity of the adjusting
mechanism and readily visible and understandable.
4.3.3 4.3.3 Gas lighters having rotary-movement flame-control actuators approximately at right-angles to
the flame shall perform as follows:
a) a) when the flame-control actuator is at the top of the lighter and the lighter is held so that the
flame is oriented vertically upward, and the user is facing the flame-control actuator, moving the actuator
to the left shall produce a decrease in flame height;
b) b) when the flame-control actuator is at the bottom of the lighter, and the lighter is held so that
the user is facing the actuator, a clockwise movement shall produce a decrease in flame height.
4.3.4 4.3.4 For gas lighters requiring movement of the flame-control actuator approximately parallel to
the flame axis, the flame height shall decrease or increase in accordance with the direction of the movement.
4.3.5 4.3.5 If the flame-control actuator protrudes from the body of the lighter, it shall require a minimum
actuating force of 1 N applied over the entire range of adjustment in a tangential direction (see
Figure 2Figure 2).).
Key
1 direction of flame-control actuating force
Figure 2 — Application of flame-control actuating force as specified in 4.3.54.3.5
4.4 Resistance to spitting or sputtering and flaring
Gas lighters as defined in 3.33.3,, when set at the maximum flame height, shall exhibit no spitting or sputtering
as defined in 3.193.19,, or flaring as defined in 3.173.17,, when tested in accordance with 6.36.3.
4.5 Flame extinction
When a lighter is extinguished in the intended manner, for example by closing a cover or by releasing a button
or a lever, it shall meet the following requirements with respect to extinction time.
a) a) Non-adjustable fluid and postmixing burner lighters, at their permanently set flame heights,
when tested in accordance with 6.46.4,, shall have any exposed flame completely extinguished within 2 s
after a 10 s burn.
b) b) Adjustable postmixing burner lighters, when tested in accordance with 6.46.4,, shall have any
flame completely extinguished within 2 s:
1) 1) after a 10 s burn when set at a flame height of 50 mm, or the maximum flame height the
adjustment allows if lower than 50 mm;
2) 2) after a 5 s burn when set at maximum flame height.
c) c) In the case of postmixing burner lighters that have shields, an additional 2 s afterburn (i.e.
continuous burning) is acceptable if the flame, during this additional 2 s period, does not extend above
the shield.
d) d) Non-adjustable premixing burner lighters, at their permanently set flame heights, when tested
in accordance with 6.46.4,, shall have any flame completely extinguished in no more than 5 s after a 10 s
burn.
e) e) Adjustable premixing burner lighters, when tested in accordance with 6.46.4,, shall have any
flame completely extinguished in no more than 5 s:
1) 1) after a 10 s burn when set at a flame height of 50 mm, or the maximum flame height the
adjustment allows if lower than 50 mm;
2) 2) after a 5 s burn when set at maximum flame height.
NOTE In the case of premixing burner gas lighters, the total afterburn time in this document is intended to be
reconsidered periodically with a view to gradual reduction in line with technological progress.
f) f) In the case of dual flame type lighters, the extinction time of each type of flame shall comply
with the corresponding requirement for that type of flame provided in this subclause.
g) g) In the case of multiple flame type lighters, the extinction time of each flame shall comply with
the corresponding requirement for that type of flame provided in this subclause.
4.6 Volumetric displacement of fuel
For gas lighters shipped with fuel, the liquid portion of the fuel shall not exceed 85 % of the volumetric capacity
of the fuel reservoir when tested in accordance with 6.76.7.
4.7 Mass of fuel
For gas lighters shipped with fuel, the mass of liquefied fuel shall not exceed 10 g, when tested in accordance
with 6.7.4.26.7.4.2.
5 Structural integrity requirements
5.1 External finish
Lighters shall have no external sharp edges that could cause accidental cuts or abrasions to the user when
handled or used in the intended manner. If a potential sharp edge is found it shall be tested according to
UL 1439.
NOTE UL refers to Underwriters Laboratories.
5.2 Compatibility with fuel
5.2.1 5.2.1 Components of fluid lighters that come into contact with the fuel recommended by the
manufacturer shall not, after extended contact with that fuel, deteriorate so as to cause the lighter to fail any
of the criteria contained in this document, when tested in accordance with 6.56.5.
5.2.2 5.2.2 Components of gas lighters that come into contact with the fuel recommended by the
manufacturer shall not deteriorate after exposure to the fuel, so as to cause the lighter to fail any of the criteria
contained in this document or allow gas escape exceeding 15 mg/min, when tested in accordance with 6.56.5.
5.2.3 5.2.3 Lighters that meet the requirements of 5.2.15.2.1 and 5.2.25.2.2 and that are able to be ignited
in the intended manner shall subsequently meet all the applicable requirements of 4.14.1 to 4.54.5,, inclusive.
Lighters that are not able to be ignited in the intended manner do not constitute a failure.
5.3 Resistance to fuel loss
5.3.1 5.3.1 Refillable fluid lighters having a sealed fuel reservoir shall have a sealing closure which shall
prevent loss or leakage of fuel from both the sealed reservoir and the sealing closure when such sealing closure
is installed in the lighter by the user in the intended manner, when tested in accordance with 6.66.6.
5.3.2 5.3.2 Refillable gas lighters refueled by transferring fuel from an external container shall have a
pressurized fuel reservoir whose refilling valve shall be secure enough to prevent an escape of gas exceeding
15 mg/min, when tested in accordance with 6.6.3.26.6.3.2.
5.3.3 5.3.3 Refillable gas lighters refuelled by inserting a new prefilled fuel reservoir (with or without
ignition system) shall have a secure sealing mechanism to prevent an escape of gas exceeding 15 mg/min,
when tested in accordance with 6.6.3.36.6.3.3.
5.4 Resistance to dropping
5.4.1 5.4.1 Without impairing their subsequent safe operation, lighters shall be capable of withstanding
three separate (1,5 ± 0,1) m drops conducted in accordance with 6.86.8::
a) a) without fuel reservoir rupture/fragmentation causing fuel leakage, and
b) b) without sustained self-ignition as defined in 3.183.18.
In addition, for gas lighters, gas escape shall not exceed 15 mg/min.
5.4.2 5.4.2 Lighters that meet these requirements and that are able to be ignited in the intended manner
shall subsequently meet all the applicable requirements of 4.14.1 to 4.54.5,, inclusive. Lighters that are not
able to be ignited in the intended manner do not constitute a failure.
In the event of any components becoming detached during the drop test, they can be re-attached, if this is
practicable and the test continued.
5.5 Resistance to elevated temperature
5.5.1 5.5.1 Gas lighters, and fluid lighters with a sealed compartment filled with non-absorbed fuel, shall
be capable of withstanding a temperature of 65 °C for 4 h when tested in accordance with 6.96.9.
5.5.2 5.5.2 Lighters that meet this requirement, and that are able to be ignited in the intended manner,
shall after stabilization at a temperature of (23 ± 2) °C, subsequently meet all the applicable requirements of
4.14.1 to 4.54.5,, inclusive. Lighters that are not able to be ignited in the intended manner do not constitute a
failure.
5.6 Resistance to internal pressure
Gas lighters shall be capable of withstanding an internal pressure of twice the vapour pressure at 55 °C of the
fuel recommended by the manufacturer, when tested in accordance with 6.106.10.
5.7 Burning behaviour
5.7.1 5.7.1 The following types of lighters shall be capable of withstanding a burning time of 5 s when held
in a position such that the top of the wick, or burner valve orifice, is at an angle 45° ± 5° below the horizontal
(see Figure 3Figure 3),), without evidence of any burning or distortion of components so as to cause a
hazardous condition:
— — adjustable gas lighters, with the flame height set at maximum
5.7.2 5.7.2 The following types of lighters shall be capable of withstanding a burning time of 10 s when
held in a position such that the top of the wick, or burner valve orifice, is at an angle of 45° ± 5° below the
horizontal (see Figure 3Figure 3),), without evidence of any burning or distortion of components so as to
cause a hazardous condition:
— — fluid lighters;
— — non-adjustable gas lighters at their permanently set flame heights;
— — adjustable gas lighters, with the flame height set at 50 mm, or the maximum flame height the
adjustment allows if lower than 50 mm.
All lighters that are able to be ignited in the intended manner shall subsequently meet all the applicable
requirements of 4.14.1 to 4.54.5 inclusive. Lighters that are not able to be ignited in the intended manner do
not constitute a failure.
Figure 3 — Position of the lighters for the tests described in 5.7.15.7.1 5.7.2, 5.7.2 and 6.3.3.86.3.3.8
5.8 Resistance to cyclic burning
The following types of lighter shall be capable of withstanding a burning time of 20 s — repeated 10 times —
when tested in accordance with 6.116.11::
a) a) fluid lighters;
b) b) non-adjustable gas lighters;
c) c) adjustable gas lighters, with the flame height set at 50 mm, or the maximum flame height the
adjustment allows if lower than 50 mm.
Lighters that meet this requirement, and that are still able to be ignited in the intended manner, shall
subsequently meet all the applicable requirements of 4.14.1 to 4.54.5,, inclusive. Lighters that are not able to
be ignited in the intended manner do not constitute a failure.
5.9 Resistance to continuous burning
The following types of lighters shall be capable of withstanding a continuous burning time of 2 min with the
flame in a vertically upward position without causing a hazardous condition, when tested in accordance
with 6.126.12::
a) a) fluid lighters;
b) b) non-adjustable gas lighters;
c) c) adjustable gas lighters, with the flame height set at 50 mm, or the maximum flame height the
adjustment allows if lower than 50 mm.
6 Test methods
6.1 Test specimens and test sequencing
6.1.1 Test specimens
Unless otherwise specified in the test methods described hereafter, test specimens shall consist of new,
complete, normally fuelled lighters and shall be initially free of mechanical damage.
Refillable lighters that are sold empty of fuel shall be fuelled according to the method prescribed by the
manufacturer before starting any test.
6.1.2 Test sequencing
Upon receipt and before any testing commences, all samples shall be weighed to an accuracy of 0,1 mg. The
heaviest lighter shall be tested according to 6.76.7.
The test sequencing shall be carried out in accordance with Annex AAnnex A.
6.2 Flame height measurement
6.2.1 Apparatus
6.2.1.1 6.2.1.1 Vertically supported non-flammable board, marked horizontally in 5 mm
increments. The board shall be fitted with a stand-off at the base point, to position the lighter at least 25 mm
from the board.
6.2.1.2 6.2.1.2 Draught-free chamber, constructed from non-flammable materials.
6.2.1.3 6.2.1.3 Stopwatch/metronome/timer or any alternative device, capable of
emitting an audible and/or visual signal at 1 s interval.
6.2.2 Procedure
6.2.2.1 6.2.2.1 Tests shall be conducted inside the draught-free chamber. For premixing
lighters, the test shall be conducted in subdued light conditions.
6.2.2.2 6.2.2.2 Stabilize all test specimens at (23 ± 2) °C for at least 10 h prior to each flame
height measurement.
6.2.2.3 6.2.2.3 Place a specimen against the stand-off so that the flame will be directed
vertically upward.
6.2.2.4 6.2.2.4 Ignite the specimen, allow the flame to stabilize for approximately 1 s and then
during the next 5 s of the burn measured with a stopwatch/metronome/timer or any alternative device,
determine the flame height by naked eye, as defined in 3.133.13,, to the nearest 5 mm by means of the marks
on the board behind the lighter.
6.3 Spitting, sputtering and flaring tests
6.3.1 General
Fluid lighters as defined in 3.23.2 shall be excluded from this test.
6.3.2 Apparatus
6.3.2.1 6.3.2.1 Vertically supported non-flammable board marked with concentric
circles, defining increments every 10 mm, from 0 mm to 120 mm minimum (see Figure 4Figure 4).).
6.3.2.2 6.3.2.2 Stopwatch/metronome/timer or any alternative device, capable of
emitting an audible and/or visual signal at 1 s interval.
6.3.2.3 6.3.2.3 Draught-free chamber, constructed from non-flammable materials.
Figure 4 — Vertically supported non-flammable board, marked with concentric circles
6.3.3 Procedure
6.3.3.1 6.3.3.1 For premixing lighters, the test shall be conducted in subdued light conditions.
6.3.3.2 6.3.3.2 Stabilize all test specimens at (23 ± 2) °C for at least 10 h prior to each spitting,
sputtering and flaring test.
6.3.3.3 6.3.3.3 If the lighters are adjustable, adjust the flame to its maximum height.
6.3.3.4 6.3.3.4 Ignite a lighter and observe for spitting or sputtering, during a 5 s burn in any
hand-held attitude.
Failure: Any evidence of spitting or sputtering constitutes a failure.
6.3.3.5 6.3.3.5 If the lighter does not fail, restabilize for a minimum of 5 min at (23 ± 2) °C
before continuing with procedure 6.3.3.86.3.3.8.
6.3.3.6 6.3.3.6 If different gas lighters are used to conduct the test described in 6.3.3.86.3.3.8,,
stabilize each lighter in accordance with 6.3.3.26.3.3.2.
6.3.3.7 6.3.3.7 Automatically adjusting pipe lighters shall be excluded from procedures
6.3.3.86.3.3.8 to 6.3.3.136.3.3.13.
6.3.3.8 6.3.3.8 Place the lighter by hand in a position so that the top of the shield or the top of
the burner valve orifice is positioned at the centre of the concentric circles. Ignite the lighter by hand for
approximately 1 s with the flame directed vertically upward. Observe the flame height during approximately
1 s and invert the lighter by hand, so that the burner valve orifice is at an angle 45° ± 5° below the horizontal
(see Figure 4Figure 4)) within approximately 1 s, again observing for approximately 2 s the average or
steady-state flame height during the procedure. Extinguish the lighter and return it to the vertical position.
This test shall be completed within a total elapsed time of 5 s.
Failure: An observed variation of the flame of more than 5 increments (Figure 4(Figure 4)) above the
steady-state flame height during a total elapsed time of 5 s, or a maximum flame height exceeding the
maximum values stated in 4.24.2,, constitutes a failure.
6.3.3.9 6.3.3.9 If the lighter does not fail, restabilize for a minimum of 5 min at (23 ± 2) °C
before continuing with procedures 6.3.3.116.3.3.11, 6.3.3.12, 6.3.3.12 and 6.3.3.136.3.3.13.
6.3.3.10 6.3.3.10 If different gas lighters are used to conduct tests as described in
6.3.3.116.3.3.11, 6.3.3.12, 6.3.3.12 and 6.3.3.136.3.3.13,, stabilize each lighter in accordance with
6.3.3.16.3.3.1.
6.3.3.11 6.3.3.11 Invert the lighter for a period of 10 s.
6.3.3.12 6.3.3.12 Reorient the lighter so that the flame will be directed vertically upward and
position the top of the shield or the top of the burner valve orifice at the centre of the concentric circles and
ignite the lighter.
6.3.3.13 6.3.3.13 Observe the flame height during a 5 s burn.
Failure: An observed variation of the flame of more than 5 increments (Figure 4(Figure 4)) above the
steady-state flame height during a total elapsed time of 5 s, or a maximum flame height exceeding the
maximum values stated in 4.24.2,, constitutes a failure.
6.4 Flame extinction test
6.4.1 Apparatus
As described in 6.2.16.2.1.
6.4.2 Procedure
6.4.2.1 6.4.2.1 Stabilize all test specimens at (23 ± 2) °C for at least 10 h. For premixing
lighters, the test shall be conducted in subdued light conditions.
6.4.2.2 6.4.2.2 Place a lighter against the flame height measurement apparatus so that the
flame will be directed vertically upward.
6.4.2.3 6.4.2.3 Ignite and adjust to the flame height specified in 4.54.5 a) or 4.54.5 b) or 4.54.5
d) or 4.54.5 e), as appropriate.
6.4.2.4 6.4.2.4 Extinguish and allow to cool for at least 1 min.
6.4.2.5 6.4.2.5 Ignite for the period(s) of time specified in 4.54.5 a) or 4.54.5 b) or 4.54.5 d) or
4.54.5 e), and extinguish in the intended manner.
6.4.2.6 6.4.2.6 Measure and record the time of any burning occurring after the extinguishing
action.
Failure: Afterburning (i.e. continuous burning) in excess of the period of time specified in 4.54.5
constitutes a failure.
6.5 Fuel compatibility test
6.5.1 General
The purpose of the test is to determ
...

PROJET FINAL
Norme
internationale
ISO/TC 61/SC 4
Briquets — Spécifications de
Secrétariat: BSI
sécurité
Début de vote:
Lighters — Safety specifications 2026-07-27
Vote clos le:
2026-09-21
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSERVATIONS,
NOTIFICATION DES DROITS DE PROPRIÉTÉ DONT ILS
AURAIENT ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-MERCIALES,
AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES
PROJETS DE NORMES
TRAITEMENT PARALLÈLE ISO/CEN
INTERNATIONALES DOIVENT PARFOIS ÊTRE CONSIDÉRÉS
DU POINT DE VUE DE LEUR POSSI BILITÉ DE DEVENIR DES
NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTATION
NATIONALE.
Numéro de référence
PROJET FINAL
Norme
internationale
ISO/TC 61/SC 4
Briquets — Spécifications de
Secrétariat: BSI
sécurité
Début de vote:
Lighters — Safety specifications
2026-07-27
Vote clos le:
2026-09-21
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSERVATIONS,
NOTIFICATION DES DROITS DE PROPRIÉTÉ DONT ILS
AURAIENT ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
© ISO 2026 INDUSTRIELLES, TECHNOLOGIQUES ET COM-MERCIALES,
AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
PROJETS DE NORMES
TRAITEMENT PARALLÈLE ISO/CEN
INTERNATIONALES DOIVENT PARFOIS ÊTRE CONSIDÉRÉS
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
DU POINT DE VUE DE LEUR POSSI BILITÉ DE DEVENIR DES
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
NORMES POUVANT
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTATION
NATIONALE.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse Numéro de référence
ii
Sommaire  Page
Avant-propos .v
Introduction .vi
1  Domaine d’application . 1
2  Références normatives . 1
3  Termes et définitions . 1
4  Exigences fonctionnelles . 4
4.1 Production de la flamme.4
4.2 Hauteurs de flamme .5
4.2.1 Généralités .5
4.2.2 Briquets non réglables .6
4.2.3 Briquets réglables .6
4.2.4 Briquet à deux types de flamme .6
4.2.5 Briquet à un type de flamme multiple .6
4.3 Réglage de la hauteur de flamme .7
4.4 Résistance au crachement ou crachotement et à l’instabilité de la flamme .8
4.5 Extinction de la flamme .8
4.6 Déplacement volumétrique du combustible .8
4.7 Masse de combustible .8
5  Exigences en matière d’intégrité structurelle . 9
5.1 Fini extérieur .9
5.2 Compatibilité avec le combustible.9
5.3 Résistance aux fuites de combustible .9
5.4 Résistance aux chutes .9
5.5 Résistance aux températures élevées .10
5.6 Résistance à la pression interne .10
5.7 Comportement au feu .10
5.8 Résistance à un cycle de combustion .11
5.9 Résistance à une combustion continue . .11
6  Méthodes d’essai .12
6.1 Échantillons et séquence d’essais . 12
6.1.1 Échantillons pour essai . 12
6.1.2 Séquence d’essais . 12
6.2 Mesurage de la hauteur de flamme . 12
6.2.1 Appareillage. 12
6.2.2 Mode opératoire . . 12
6.3 Essai de crachement ou crachotement et d’instabilité de la flamme . 12
6.3.1 Généralités . 12
6.3.2 Appareillage. 13
6.3.3 Mode opératoire . . 13
6.4 Essai d’extinction de flamme .14
6.4.1 Appareillage.14
6.4.2 Mode opératoire . .14
6.5 Essai de compatibilité avec le combustible . 15
6.5.1 Généralités . 15
6.5.2 Appareillage. 15
6.5.3 Mode opératoire . . 15
6.6 Essai de remplissage .17
6.6.1 Généralités .17
6.6.2 Appareillage.17
6.6.3 Mode opératoire . .17
6.7 Essai de déplacement volumétrique du combustible .19
6.7.1 Généralités .19
6.7.2 Échantillons pour essai .19

iii
6.7.3 Appareillage.19
6.7.4 Mode opératoire . .19
6.8 Essai de chute . 20
6.8.1 Généralités . 20
6.8.2 Appareillage. 20
6.8.3 Mode opératoire .21
6.9 Essai à température élevée . . 22
6.9.1 Généralités . 22
6.9.2 Appareillage. 22
6.9.3 Mode opératoire . 22
6.10 Essai de pression interne . 23
6.10.1 Généralités . 23
6.10.2 Échantillons pour essai . 23
6.10.3 Appareillage. 23
6.10.4 Mode opératoire . . 23
6.11 Essai de combustion répétée .24
6.11.1 Généralités .24
6.11.2 Mode opératoire . .24
6.12 Essai de combustion continue . . 25
6.12.1 Généralités . 25
6.12.2 Appareillage. 26
6.12.3 Mode opératoire . . 26
7  Instructions et mises en garde .27
7.1 Généralités .27
7.2 Emplacement .27
7.3 Informations de sécurité textuelles.27
7.4 Signaux . 28
7.4.1 Généralités . 28
7.4.2 Signaux de sécurité . 28
7.4.3 Code QR, code datamatrix ou adresse de site web . 29
7.5 Instructions de remplissage . 30
7.5.1 Généralités . 30
7.5.2 Briquets à essence . 30
7.5.3 Briquets à gaz . 30
8  Marquage du produit .30
Annexe A (normative)  Séquence d’essais et taille minimale d’échantillonnage .31
Annexe B  (informative)  Distribution rapportée des hauteurs de flamme maximales des
briquets réglables rechargeables et non rechargeables à postmélange .34
Bibliographie .36

iv
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l’adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de
l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 61, Plastiques, sous-comité SC 4,
Comportement au feu.
Cette sixième édition annule et remplace la cinquième édition (ISO 9994:2018), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— 3.24, 3.25, 3.26 et 3.27, le paragraphe 4.2.1, le paragraphe 5.3.3, le paragraphe 6.2.1.3, le paragraphe 6.3.2
et le paragraphe 6.6.3.3, la Figure 9, l’Annexe B et la Bibliographie ont été ajoutés;
— 3.1, 3.13 et 3.17, le paragraphe 4.2.3.2, le paragraphe 4.2.3.3, le paragraphe 4.2.3.4, le paragraphe 4.7, le
paragraphe 5.3.2, le paragraphe 5.4.1, le paragraphe 5.4.2, le paragraphe 6.1.2, le paragraphe 6.2.2.4,
le paragraphe 6.3.3, le paragraphe 6.6.1, le paragraphe 6.6.2, le paragraphe 6.6.3.2, le
paragraphe 6.8.2.1, l’Article 7, la Figure 4, la Figure 5, la Figure 6, la Figure 7 et la Figure 8, l’Annexe A ont
été modifiés.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

v
Introduction
Comme n’importe quelle source de feu, les briquets peuvent présenter un risque potentiel pour les
utilisateurs. Les spécifications de sécurité données dans le présent document ne sont pas à même d’éliminer
tous les dangers, mais elles sont destinées à réduire les risques potentiels encourus par l’utilisateur.
Le présent document est destiné à être révisé périodiquement afin d’envisager une réduction de la hauteur
de flamme (voir la note en 4.2), ainsi que des améliorations d’autres exigences telles que la stabilité de la
flamme, l’extinction de la flamme, la résistance à la température, la résistance à la pression, le remplissage,
les marquages, les instructions et les avertissements.

vi
PROJET FINAL Norme internationale ISO/FDIS 9994:2026(fr)
Briquets — Spécifications de sécurité
AVERTISSEMENT — Il convient que les utilisateurs du présent document soient familiers des
pratiques de laboratoire. Le présent document ne prétend pas aborder la totalité des problèmes de
sécurité qui pourraient découler de son utilisation. Il incombe à l’utilisateur d’établir des pratiques
d’hygiène et de sécurité appropriées et de déterminer l’applicabilité d’autres restrictions.
1  Domaine d’application
Le présent document spécifie des exigences relatives aux briquets qui permettent d’assurer aux utilisateurs
un niveau de sécurité raisonnable lors de leur usage normal ou anormal mais raisonnablement prévisible.
Le présent document couvre tous les produits de consommation produisant une flamme, communément
désignés sous les appellations de briquets pour cigarettes, briquets pour cigares et briquets pour pipes.
Il ne s’applique pas aux allumettes ni aux dispositifs produisant une flamme destinée uniquement à allumer
des matériaux autres que des cigarettes, des cigares et des pipes.
2  Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 7941, Propanes et butanes commerciaux — Analyse par chromatographie en phase gazeuse
UL 1439, Tests for Sharpness of Edges on Equipment (disponible en anglais seulement)
3  Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
briquet
article (3.24) actionné manuellement en vue de produire une flamme, utilisant comme combustible un dérivé
pétrochimique, et dont on se sert normalement pour allumer (3.21) de manière délibérée des cigarettes, des
cigares et des pipes et, éventuellement, des matériaux tels que du papier, des mèches, des bougies et des
lanternes
Note 1 à l'article: Les briquets ne sont pas conçus pour être utilisés comme bougies ou comme lampes de poche ou
pour tout autre usage exigeant un temps de combustion prolongé.
Note 2 à l'article: Les briquets ne sont pas considérés comme des substances (3.25), des mélanges (3.26), des récipients
contenant une substance ou un mélange, ni comme une combinaison d’un article et d’une substance ou d’un mélange.
Note 3 à l'article: Les briquets ne sont pas considérés comme des générateurs d’aérosol (3.27).

3.2
briquet à essence
briquet (3.1), comportant une mèche, qui utilise comme combustible des hydrocarbures liquides tels que
l’hexane, dont la pression de vapeur relative à 24 °C n’excède pas 34,5 kPa
3.3
briquet à gaz
briquet (3.1) utilisant comme combustible des hydrocarbures liquéfiés, tels que le n-butane, l’isobutane et le
propane, dont la pression de vapeur relative à 24 °C est supérieure à 104 kPa
3.4
briquet à brûleur à postmélange
briquet à gaz (3.3) dans lequel le combustible et l’air sont mélangés une fois parvenus au brûleur
3.5
briquet à brûleur à prémélange
briquet à gaz (3.3) dans lequel le combustible et l’air sont mélangés avant de parvenir au brûleur
3.6
briquet non rechargeable
briquet jetable
briquet (3.1) disposant d’une provision de combustible incorporée et qui est conçu pour ne pas être rempli
avec un combustible
3.7
briquet rechargeable
briquet (3.1) conçu pour être rempli soit par transvasement du combustible à partir d’un contenant extérieur,
soit par insertion d’un réservoir prérempli
3.8
briquet réglable
briquet (3.1) pourvu d’un mécanisme permettant à l’utilisateur de faire varier la hauteur de flamme (3.13)
3.9
briquet non réglable
briquet (3.1) dépourvu de mécanisme d’ajustement de la hauteur de flamme (3.13) accessible à l’utilisateur
Note 1 à l'article: La hauteur de flamme est préajustée par le fabricant.
3.10
briquet pour pipes, à réglage automatique
briquet (3.1) caractérisé par un accroissement automatique de la hauteur de flamme (3.13) lorsqu’on l’incline,
conçu spécialement pour l’allumage de pipes
3.11
briquet autoextinguible
briquet (3.1) qui, lorsqu’il est allumé, requiert une action positive, intentionnelle et continue pour maintenir
la flamme (3.20) et qui s’éteint dès que cette action positive prend fin
3.12
briquet non extinguible automatiquement
briquet (3.1) qui, une fois allumé, ne requiert aucune action positive ou intentionnelle de la part de
l’utilisateur pour maintenir la flamme (3.20) mais qui, ultérieurement, nécessite une action volontaire de la
part de ce dernier pour s’éteindre
3.13
hauteur de flamme
distance linéaire séparant l’extrémité supérieure visible de la flamme (3.20) du sommet de l’écran protecteur
ou, en l’absence d’écran protecteur, l’extrémité supérieure visible de la flamme du bas de la mèche exposée
ou du sommet de l’orifice de la valve du brûleur (3.16)
Note 1 à l'article: Hauteur de flamme telle qu’observée à l’œil nu

3.14
écran protecteur
structure qui entoure complètement ou partiellement l’orifice de la valve du brûleur (3.16) d’un briquet à gaz
(3.3) ou la mèche d’un briquet à essence (3.2)
3.15
valve du brûleur
composant d’un briquet à gaz (3.3) qui commande la propagation du combustible
3.16
orifice de la valve du brûleur
extrémité supérieure de la valve du brûleur (3.15) d’où le combustible est propagé
3.17
instabilité de la flamme
variation de la hauteur de flamme (3.13) par rapport à une hauteur préétablie
Note 1 à l'article: Instabilité de la flamme telle qu’observée à l’œil nu.
3.18
autoallumage avec flamme durable
création d’une flamme (3.20) par des moyens autres qu’une opération manuelle délibérée, qui entraînent
la mise en fonctionnement du dispositif d’allumage et provoquent l’apparition d’une flamme qui brûle
durablement
EXEMPLE Chute du briquet.
3.19
crachement
crachotement
phénomène occasionné par de fines gouttelettes de gaz liquéfié non évaporé qui, en se séparant de la flamme
d’un briquet à gaz (3.3), se mettent à brûler
3.20
flamme
résultat de la combustion d’un carburant qui produit de la chaleur et souvent une lumière qui peut être
visible à l’œil nu dans des conditions d’éclairage normal ou réduit
3.21
allumer
produire une flamme (3.20) au moyen d’un briquet (3.1) en actionnant de la manière prévue les dispositifs
d’allumage et de propagation de carburant intégrés au briquet
3.22
briquet à deux types de flamme
briquet (3.1) qui emploie un ou des systèmes de valve du brûleur qui produisent plusieurs types de flamme
(prémélange et postmélange), qui peuvent être produites indépendamment et séparément (un seul type de
flamme à la fois) ou de façon dépendante et simultanée (plusieurs types de flamme à la fois)
3.23
briquet à un type de flamme multiple
briquet (3.1) qui emploie un ou des systèmes de valve du brûleur qui produisent plusieurs flammes du même
type (prémélange ou postmélange), qui peuvent être produites indépendamment et séparément (une seule
flamme à la fois) ou de façon dépendante et simultanée (plusieurs flammes à la fois)
3.24
article
objet auquel sont donnés, au cours du processus de fabrication, une forme, une surface ou un dessin
particuliers qui sont plus déterminants pour sa fonction que sa composition chimique

3.25
substance
élément chimique et ses composés à l’état naturel ou obtenus par un processus de fabrication, y compris
tout additif nécessaire pour en préserver la stabilité et toute impureté résultant du processus mis en œuvre,
mais à l’exclusion de tout solvant qui peut être séparé sans affecter la stabilité de la substance ou modifier sa
composition
3.26
mélange
solution composée de deux substances (3.25) ou plus
3.27
générateur d’aérosol
ensemble constitué par un récipient non réutilisable en métal, en verre ou en plastique contenant un gaz
comprimé, liquéfié ou dissous sous pression, avec ou sans liquide, pâte ou poudre et pourvu d’un dispositif
de prélèvement permettant la sortie du contenu sous forme de particules solides ou liquides en suspension
dans un gaz, ou sous forme de mousse, de pâte ou de poudre, ou à l’état liquide
4  Exigences fonctionnelles
4.1  Production de la flamme
Afin de réduire le plus possible le risque d’un allumage involontaire ou d’un autoallumage, les briquets
doivent demander une opération manuelle délibérée pour produire une flamme. Cette opération doit
satisfaire à au moins l’une des exigences suivantes:
a) une action positive doit être requise de la part de l’utilisateur pour produire et maintenir une flamme;
b) au moins deux mouvements indépendants l’un de l’autre doivent être requis de la part de l’utilisateur
pour produire une flamme;
c) une force égale ou supérieure à 15 N doit être requise pour produire une flamme (voir Figure 1).

Légende
1 briquet
2 masse
F force de mise en œuvre du mécanisme de production de flamme
Figure 1 — Application de la force de mise en œuvre du mécanisme de production de la flamme
tel que spécifié en 4.1 c) — Dispositif à poussoir
4.2  Hauteurs de flamme
4.2.1  Généralités
Les hauteurs de flamme doivent être conformes aux paragraphes 4.2.2 à 4.2.5, en fonction du type de briquet.
NOTE Au cours du processus d’examen préalable à l’adoption de cette version du présent document, des experts
de l’industrie des briquets ont analysé les hauteurs de flamme maximales des briquets présents sur le marché dans un
échantillon de pays (voir Annexe B). À la suite de cette analyse, les hauteurs de flamme maximales de certains types de
briquets ont été réduites par rapport à la version précédente du présent document.
Dans certains pays, les exigences relatives à la hauteur de flamme maximale varient par rapport aux
exigences définies dans le présent document.
Il convient de tenir compte des paramètres suivants lors de l’examen d’une réduction supplémentaire de la
hauteur de flamme maximale dans les futures versions du présent document:
— sécurité;
— attentes et besoins variables des consommateurs, y compris en fonction de leur situation géographique;
— contraintes industrielles des fabricants de briquets en phase avec la technologie la plus récente, largement
disponible et libre de droits.

4.2.2  Briquets non réglables
4.2.2.1  Les briquets à essence non réglables ne doivent pas pouvoir produire une flamme d’une hauteur
supérieure à 120 mm lors de l’essai conduit selon 6.2.
4.2.2.2  Les briquets non réglables à brûleur à prémélange et à postmélange ne doivent pas pouvoir
produire une flamme d’une hauteur supérieure à 50 mm lors de l’essai conduit selon 6.2.
4.2.3  Briquets réglables
4.2.3.1  Pour les briquets réglables tels que définis en 3.8, la hauteur de flamme maximale disponible dans
différentes conditions d’utilisation doit satisfaire aux exigences suivantes lors de l’essai conduit selon 6.2.
4.2.3.2  Les briquets réglables à brûleur à postmélange (rechargeables ou non rechargeables) doivent avoir
la hauteur de flamme réglée par le fabricant de telle sorte qu’au premier allumage par l’utilisateur, sans
modification du réglage, le briquet produise une flamme dont la hauteur n’est pas supérieure à 90 mm.
4.2.3.3  À la hauteur de flamme réglée intentionnellement à la limite maximale autorisée par le fabricant,
les briquets réglables rechargeables à brûleur à postmélange ne doivent pas produire une flamme dont la
hauteur est supérieure à 107 mm (indiquée comme 105 mm selon 6.2.2.4).
4.2.3.4  À la hauteur de flamme réglée intentionnellement à la limite maximale autorisée par le fabricant,
les briquets réglables non rechargeables à brûleur à postmélange ne doivent pas produire une flamme dont
la hauteur est supérieure à 90 mm.
4.2.3.5  Les briquets réglables à brûleur à prémélange doivent avoir la hauteur de flamme réglée par le
fabricant de telle sorte qu’au premier allumage par l’utilisateur, sans modification du réglage, le briquet
produise une flamme dont la hauteur n’est pas supérieure à 60 mm.
4.2.3.6  À la hauteur de flamme réglée intentionnellement à la limite maximale autorisée par le fabricant,
les briquets réglables à brûleur à prémélange ne doivent pas produire une flamme dont la hauteur est
supérieure à 75 mm.
4.2.3.7  Lorsque la hauteur de flamme est réglée à son minimum, les briquets réglables à brûleur à
postmélange et à prémélange ne doivent pas pouvoir produire une flamme dont la hauteur est supérieure à
50 mm.
4.2.3.8  Les briquets pour pipes à réglage automatique ne doivent, dans aucune position, produire une
hauteur de flamme supérieure à 100 mm.
4.2.3.9  La hauteur de flamme maximale atteignable par les briquets doit être limitée par préajustement
ou par la conception même du produit, ou par les deux à la fois.
4.2.4  Briquet à deux types de flamme
Pour chaque type de flamme d’un briquet à double flamme, la hauteur de flamme doit être conforme à
l’exigence correspondante pour ce type de flamme, donnée en 4.2.2 ou 4.2.3.
4.2.5  Briquet à un type de flamme multiple
Pour les briquets à un type de flamme multiple, la hauteur de flamme de chaque flamme doit être conforme
à l’exigence correspondante, donnée en 4.2.2 ou 4.2.3.

4.3  Réglage de la hauteur de flamme
4.3.1  Lors d’une utilisation normale, les briquets réglables doivent faire appel à une action délibérée de la
part de l’utilisateur soit pour diminuer, soit, au contraire, pour augmenter la hauteur de flamme. Les briquets
réglables doivent porter une indication du sens du mouvement à effectuer pour engendrer une diminution
ou une augmentation de la hauteur de flamme.
4.3.2  Sur les briquets dont le dispositif de réglage est conforme à 4.3.3 et à 4.3.4, le sens du mouvement
doit être gravé ou imprimé de façon indélébile au voisinage du dispositif de réglage et doit être facilement
visible et compréhensible.
4.3.3  Les briquets à gaz comportant un dispositif de réglage de la flamme dont le mouvement est rotatif et
à peu près perpendiculaire à l’axe de la flamme doivent remplir les conditions suivantes:
a) lorsque le dispositif de réglage de la flamme est situé sur la partie supérieure du briquet et que celui-ci
est maintenu de manière telle que la flamme est orientée verticalement vers le haut, l’utilisateur faisant
face au dispositif de réglage, un déplacement du dispositif vers la gauche doit avoir pour effet de réduire
la hauteur de flamme;
b) lorsque le dispositif de réglage de la flamme est situé à la base du briquet et que celui-ci est maintenu
de manière telle que l’utilisateur fait face au dispositif, un mouvement effectué dans le sens des aiguilles
d’une montre doit avoir pour effet de réduire la hauteur de flamme.
4.3.4  Les briquets à gaz dont le dispositif de réglage de la flamme nécessite une action dirigée à peu près
parallèlement à l’axe de la flamme doivent produire une flamme dont la hauteur augmente ou diminue selon
la direction du mouvement.
4.3.5  Si le dispositif de réglage de la flamme fait saillie par rapport au corps du briquet, la force tangentielle
requise pour le mouvoir sur la totalité de la plage de réglage doit être au minimum égale à 1 N (voir Figure 2).
Légende
1 direction de la force de mise en œuvre du dispositif de réglage de la flamme
Figure 2 — Application de la force de mise en œuvre du dispositif de réglage de la flamme
selon 4.3.5
4.4  Résistance au crachement ou crachotement et à l’instabilité de la flamme
Les briquets à gaz, tels que définis en 3.3, ne doivent présenter ni crachement ni crachotement, tels que
définis en 3.19, ni instabilité de la flamme, telle que définie en 3.17, lorsque, leur flamme étant réglée à la
hauteur maximale, ils sont soumis à l’essai conduit selon 6.3.
4.5  Extinction de la flamme
Lorsqu’ils sont éteints de la manière prévue, par exemple en fermant un couvercle ou en libérant un poussoir
ou un levier, les briquets doivent respecter les exigences suivantes en matière de temps d’extinction.
a) Les briquets non réglables à essence et à brûleur à postmélange, soumis à essai selon 6.4, avec leur
hauteur de flamme préajustée, ne doivent plus faire apparaître de flamme vive dans les 2 s suivant un
allumage de 10 s.
b) Les briquets réglables à brûleur à postmélange, soumis à essai selon 6.4, ne doivent plus faire apparaître
de flamme vive dans les 2 s suivant:
1) un allumage de 10 s, avec une hauteur de flamme réglée à 50 mm, ou avec la hauteur maximale de
flamme autorisée par le réglage si celle-ci est inférieure à 50 mm;
2) un allumage de 5 s, avec la hauteur de flamme réglée au maximum.
c) Pour les briquets à gaz à brûleur à postmélange équipés d’écrans protecteurs, la présence d’une flamme
résiduelle pendant une durée supplémentaire de 2 s est acceptable pour autant que, durant ces 2 s, la
flamme ne dépasse pas la hauteur de l’écran protecteur.
d) Les briquets non réglables à brûleur à prémélange, soumis à essai selon 6.4, avec leur hauteur de flamme
préajustée, ne doivent plus faire apparaître de flamme vive après 5 s après une combustion de 10 s.
e) Les briquets réglables à brûleur à prémélange, soumis à essai selon 6.4, ne doivent plus faire apparaître
de flamme vive dans les 5 s suivant:
1) un allumage de 10 s, avec une hauteur de flamme réglée à 50 mm, ou avec la hauteur maximale de
flamme autorisée par le réglage si celle-ci est inférieure à 50 mm;
2) un allumage de 5 s, avec la hauteur de flamme réglée au maximum.
NOTE Les durées de persistance d’une flamme résiduelle spécifiées dans le présent document pour les
briquets à gaz à brûleur à prémélange sont destinées à être revues périodiquement afin de les réduire
progressivement en fonction des progrès de la technologie.
f) Dans le cas des briquets à deux types de flamme, le temps d’extinction de chaque type de flamme doit
être conforme à l’exigence correspondante pour ce type de flamme donnée dans le présent paragraphe.
g) Dans le cas des briquets à un type de flamme multiple, le temps d’extinction de chaque flamme doit être
conforme à l’exigence correspondante pour ce type de flamme donnée dans le présent paragraphe.
4.6  Déplacement volumétrique du combustible
Dans le cas des briquets à gaz livrés avec combustible, la portion liquide du combustible ne doit pas excéder
85 % de la capacité volumétrique du réservoir de combustible du br
...
