IEC 62076:2006

NORME CEI
INTERNATIONALE
IEC
INTERNATIONAL
Première édition
STANDARD
First edition
2006-07
Installations électrothermiques industrielles –
Méthodes d'essai pour fours à induction
à canal et pour fours à induction à creuset

Industrial electroheating installations –
Test methods for induction channel
and induction crucible furnaces

Numéro de référence
Reference number
CEI/IEC 62076:2006

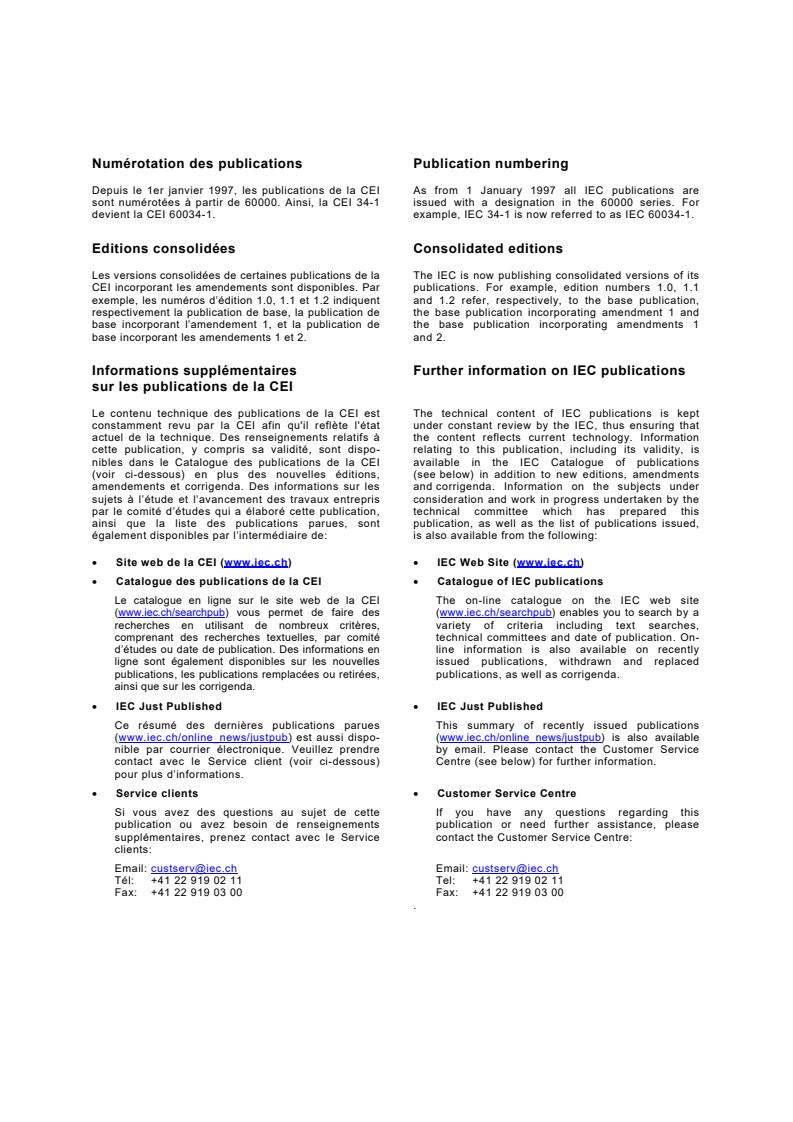

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
INTERNATIONAL
Première édition
STANDARD
First edition
2006-07
Installations électrothermiques industrielles –
Méthodes d'essai pour fours à induction
à canal et pour fours à induction à creuset

Industrial electroheating installations –
Test methods for induction channel
and induction crucible furnaces

 IEC 2006 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
Q
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

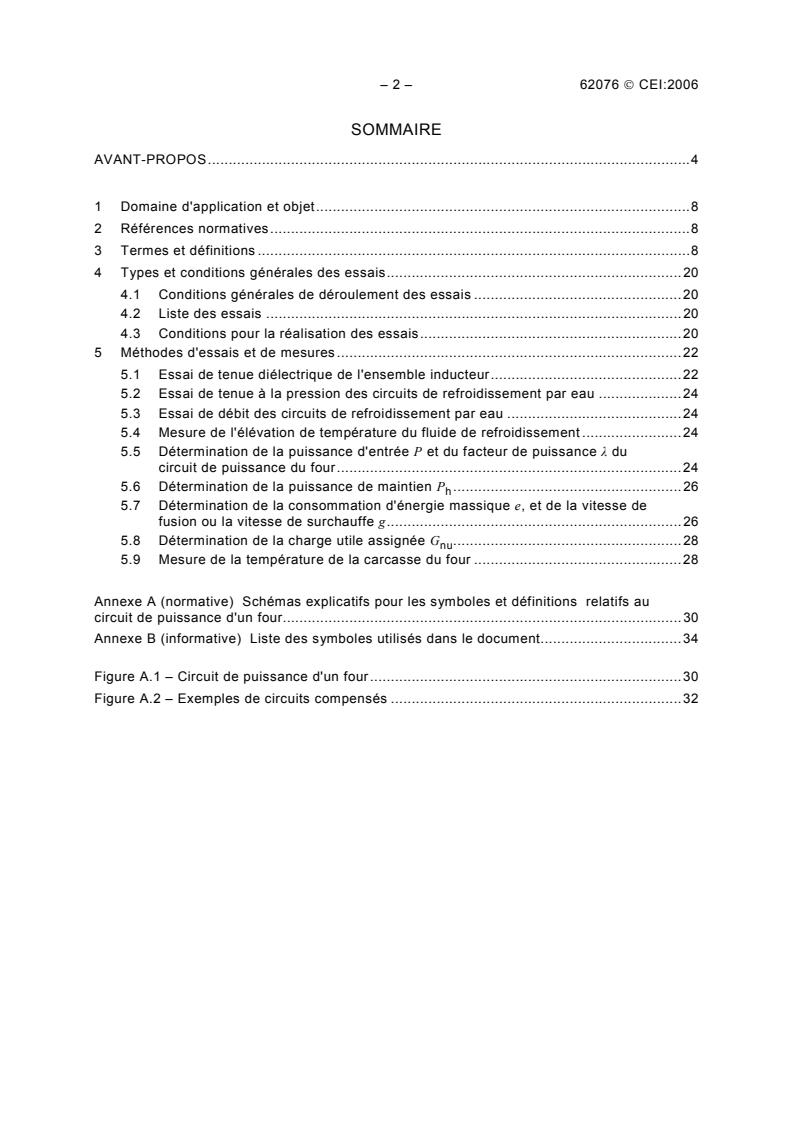

– 2 – 62076  CEI:2006
SOMMAIRE
AVANT-PROPOS.4

1 Domaine d'application et objet.8
2 Références normatives.8
3 Termes et définitions .8
4 Types et conditions générales des essais.20
4.1 Conditions générales de déroulement des essais .20
4.2 Liste des essais .20
4.3 Conditions pour la réalisation des essais.20
5 Méthodes d'essais et de mesures.22
5.1 Essai de tenue diélectrique de l'ensemble inducteur.22
5.2 Essai de tenue à la pression des circuits de refroidissement par eau .24
5.3 Essai de débit des circuits de refroidissement par eau .24
5.4 Mesure de l'élévation de température du fluide de refroidissement .24
5.5 Détermination de la puissance d'entrée P et du facteur de puissance λ du
circuit de puissance du four.24
5.6 Détermination de la puissance de maintien P .26
h
5.7 Détermination de la consommation d'énergie massique e, et de la vitesse de
fusion ou la vitesse de surchauffe g.26
5.8 Détermination de la charge utile assignée G .28
nu
5.9 Mesure de la température de la carcasse du four .28

Annexe A (normative) Schémas explicatifs pour les symboles et définitions relatifs au
circuit de puissance d'un four.30
Annexe B (informative) Liste des symboles utilisés dans le document.34

Figure A.1 – Circuit de puissance d'un four.30
Figure A.2 – Exemples de circuits compensés .32

62076  IEC:2006 – 3 –
CONTENTS
FOREWORD.5

1 Scope and object.9
2 Normative references .9
3 Terms and definitions .9
4 Type of tests and general conditions of tests .21
4.1 General conditions for performance of tests .21
4.2 List of tests .21
4.3 Conditions for performing the tests .21
5 Methods for tests and measurements .23
5.1 Electrical withstand test of the inductor assembly.23
5.2 Tightness test of cooling water circuits .25
5.3 Flow test of cooling water circuits.25
5.4 Measurement of temperature rise of the coolant .25
5.5 Determination of the input power P and power factor λ of the furnace power
circuit .25
5.6 Determination of holding power P .27
h
5.7 Determination of specific energy consumption e, melting rate or super-
heating rate g .27
5.8 Determination of the rated useful charge G .29
nu
5.9 Measurement of the temperature of the furnace casing .29

Annex A (normative) Explanatory diagrams for symbols and definitions relating to the
furnace power circuit.31
Annex B (informative) List of symbols used in the document.35

Figure A.1 – Furnace power circuit .31
Figure A.2 – Examples of compensated circuits .33

– 4 – 62076  CEI:2006
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
INSTALLATIONS ÉLECTROTHERMIQUES INDUSTRIELLES –
MÉTHODES D’ESSAI POUR FOURS À INDUCTION À CANAL
ET POUR FOURS À INDUCTION À CREUSET

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme Internationale CEI 62076 a été établie par le Comité d’études 27 de la CEI:
Chauffage électrique industriel.
La CEI 62076 annule et remplace la deuxième édition de la CEI 60396 (1991) et la deuxième
édition de la CEI 60646 (1992) et constitue une révision technique de l'ensemble de ces deux
normes.
Les modifications significatives par rapport à ces normes sont les suivantes:
− la dernière édition de la CEI 60519-1 (2003) a été prise en compte;
− les définitions ont été alignées sur la deuxième édition de la CEI 60050-841;
− un essai complémentaire (5.8 Détermination de la charge utile assignée G ) a été
nu
introduit;
− l'Annexe B informative, qui comprend la liste des symboles utilisés dans la présente
norme, a été ajoutée.
62076  IEC:2006 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
INDUSTRIAL ELECTROHEATING INSTALLATIONS –
TEST METHODS FOR INDUCTION CHANNEL AND
INDUCTION CRUCIBLE FURNACES
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 62076 has been prepared by IEC technical committee 27:
Industrial electroheating equipment.
IEC 62076 cancels and replaces the second edition of IEC 60396 (1991) and the second
edition of IEC 60646 (1992) and constitutes a combined technical revision thereof.
The significant changes with respect to these standards are as follows:
− the latest edition of IEC 60519-1 (2003) has been taken into account;
− definitions have been brought into line with the second edition of IEC 60050-841;
− one additional test (5.8 Determination of the rated useful charge G ) has been
nu
introduced;
− informative Annex B with the list of symbols used in the standard has been added.

– 6 – 62076  CEI:2006
Le texte de cette norme est basé sur les documents suivants :
FDIS Rapport de vote
27/523/FDIS 27/539/FDIS
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
62076  IEC:2006 – 7 –
The text of this standard is based on the following documents:
FDIS Report on voting
27/523/FDIS 27/539/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 62076  CEI:2006
INSTALLATIONS ÉLECTROTHERMIQUES INDUSTRIELLES –
MÉTHODES D’ESSAI POUR FOURS À INDUCTION À CANAL
ET POUR FOURS À INDUCTION À CREUSET

1 Domaine d'application et objet
La présente Norme internationale s’applique aux installations électriques comportant des
fours industriels à induction à canal et des fours industriels à induction à creuset pour la
fusion, le maintien et la surchauffe.
Elle a pour objet de normaliser des méthodes d’essai permettant de déterminer les
paramètres essentiels et les caractéristiques techniques des installations électrothermiques
comportant les fours indiqués ci-dessus.
Exception faite des essais de sécurité des points a), b) et c) de 4.2.1, la liste des essais
donnés dans la présente norme n’est ni obligatoire ni limitative. On peut choisir dans cette
liste les essais qui seront nécessaires à la détermination et à l’évaluation d’un four. Des
essais complémentaires peuvent être effectués, de préférence après accord entre le fabricant
et l'utilisateur des fours concernés.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l’édition citée s’applique. En ce qui concerne les
références non datées, la dernière édition du document référencé (y compris tout
amendement) s'applique.
CEI 60050-151, Vocabulaire Electrotechnique International (VEI) – Partie 151: Dispositifs
électriques et magnétiques
CEI 60050-841:2004, Vocabulaire Electrotechnique International (VEI) – Partie 841: Electro-
thermie industrielle
CEI 60398:1999, Chauffage électrique industriel – Méthodes générales d'essai
CEI 60519-1, Sécurité dans les installations électrothermiques – Partie 1: Exigences
générales
CEI 60519-3, Sécurité dans les installations électrothermiques – Partie 3: Règles particulières
pour les installations de chauffage par induction et par conduction et pour les installations de
fusion par induction
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans la
CEI 60050-151, la CEI 60050-841 (dont certains sont répétés ci-dessous), la CEI 60519-1 et
la CEI 60519-3 ainsi que les suivants s'appliquent.
NOTE Pour les définitions des termes 3.12 à 3.24, voir également les diagrammes explicatifs de l'Annexe A. La
liste des symboles est aussi donnée à l'Annexe B.

62076  IEC:2006 – 9 –
INDUSTRIAL ELECTROHEATING INSTALLATIONS –
TEST METHODS FOR INDUCTION CHANNEL AND
INDUCTION CRUCIBLE FURNACES
1 Scope and object
This International Standard applies to electrical installations comprising industrial induction
channel furnaces and induction crucible furnaces for melting, holding and superheating.
Its object is the standardization of test methods to determine the essential parameters and
technical characteristics of electroheat installations comprising furnaces of the type indicated
above.
With the exception of the safety tests given in items a), b) and c) of 4.2.1, the list of tests
given in this standard is neither mandatory nor restrictive. Tests may be selected from this list
as required for the characterization and evaluation of a furnace. Additional tests may be
carried out, preferably in agreement between the manufacturer and the user of the furnaces
concerned.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60050-151, International Electrotechnical Vocabulary (IEV) – Part 151: Electrical and
magnetic devices
IEC 60050-841:2004, International Electrotechnical Vocabulary (IEV) – Part 841: Industrial
electroheat
IEC 60398:1999, Industrial electroheating installations – General test methods
IEC 60519-1, Safety in electroheat installations – Part 1: General requirements
IEC 60519-3, Safety in electroheat installations – Part 3: Particular requirements for induction
and conduction heating and induction melting installations
3 Terms and definitions
For the purposes of this document, the terms and definitions given in IEC 60050-151,
IEC 60050-841 (some of which are repeated below), IEC 60519-1 and IEC 60519-3, as well
as the following, apply.
NOTE For definitions of terms from 3.12 to 3.24, see also the explanatory diagrams in Annex A. The symbols are
also listed in Annex B.
– 10 – 62076  CEI:2006
3.1
installation électrothermique avec un four à induction à canal
ou un four à induction à creuset
installation comprenant un ou des fours à induction à canal ou un ou des fours à induction à
creuset ainsi que les équipements électriques et mécaniques nécessaires à la manœuvre et à
l'exploitation du ou des fours
NOTE L'équipement électrique comprend les circuits auxiliaires, le système de commande et tous les composants
électriques, y compris les conducteurs et les appareillages des circuits de puissance du four situés en aval de
l’appareil de coupure de l'alimentation.
3.2
four à induction à creuset
four de fusion, de maintien ou de surchauffe à induction dans lequel la chaleur est générée
directement dans la charge ou dans le creuset la contenant, au moyen d'une ou plusieurs
bobines d'induction arrangées autour du creuset
[VEI 841-27-32, modifié]
3.3
creuset
récipient destiné à contenir la charge à soumettre à la fusion, constitué de matériaux
réfractaires ou conducteurs de l'électricité, par exemple l'acier, le cuivre ou le graphite
[VEI 841-22-50]
3.4
inducteur d'un four à creuset
élément de base d’un four à induction à creuset, comprenant une ou des bobines d’inducteurs
entourant un creuset selon un même axe et utilisant normalement des noyaux ou écrans
magnétiques portés par le châssis environnant ou la carcasse du four
[VEI 841-27-59, modifié]
3.5
bobine d'inducteur creuset
bobine d'un équipement de fusion à induction, transportant un courant alternatif et conçue
pour générer le champ magnétique qui engendre des courants induits dans la charge ou dans
un creuset en matériau conducteur
3.6
four à induction à canal
four de fusion, de maintien ou de surchauffe à induction comportant une ou plusieurs
enceintes recouvertes de matériau réfractaire dans laquelle (lesquelles) la charge à chauffer
ou à fondre est placée et à laquelle (auxquelles) un ou plusieurs inducteurs canal sont
attachés
[VEI 841-27-30, modifié]
3.7
inducteur canal
élément remplaçable ou fixe d’un four à induction à canal, constitué d’un inducteur à noyau
associé à la chambre du four, comprenant les bobines des inducteurs canal, le noyau
magnétique, les écrans, la carcasse et le canal fait de matériaux réfractaires
[VEI 841-27-57, modifié]
62076  IEC:2006 – 11 –
3.1
electroheat installation with an induction channel furnace or induction crucible furnace
installation comprising induction channel furnace(s) or induction crucible furnace(s) and the
electrical and mechanical equipment necessary for the operation and utilization of the
furnace(s)
NOTE The electrical equipment comprises the auxiliary circuits, the control system and all electrical components
including conductors and switchgear in the furnace power circuit situated after the supply disconnecting device.
3.2
induction crucible furnace
induction melting, holding or superheating furnace, in which the heat is generated directly in
the charge, or in the crucible containing it, by means of one or more inductor coils arranged
around the crucible
[IEV 841-27-32, modified]
3.3
crucible
container for the charge to be melted, made of refractory or electrical conducting materials,
e.g. steel, copper or graphite
[IEV 841-22-50]
3.4
crucible furnace inductor
basic element of the induction crucible furnace, consisting of inductor coil(s) coaxially
enclosing a crucible and usually of magnetic yokes or screens supported by a surrounding
framework or metal casing
[IEV 841-27-59, modified]
3.5
crucible inductor coil
coil of induction melting equipment, carrying an alternating current and designed to create the
magnetic field which induces currents in the charge or in a crucible of conductive material
3.6
induction channel furnace
induction melting, holding or superheating furnace consisting of one or more refractory lined
chambers into which the charge to be heated or melted is placed and to which one or more
channel inductors are attached
[IEV 841-27-30, modified]
3.7
channel inductor
channel furnace inductor
replaceable or fixed element of an induction channel furnace consisting of a core type
inductor attached to the furnace chamber, comprising the channel inductor coils, the magnetic
core, the shields, the casing and the channel made of refractory material
[IEV 841-27-57, modified]
– 12 – 62076  CEI:2006
3.8
bobine d'inducteur canal
enroulement électrique sur un noyau magnétique fermé devant être raccordé à une
alimentation en courant alternatif et destiné à générer un flux magnétique alternatif dans le
noyau
3.9
inducteur à noyau
inducteur de chauffage comportant un noyau magnétique fermé qui traverse sa bobine
inducteur canal et la charge à chauffer (principe de transformation)
[VEI 841-27-58, modifié]
3.10
noyau magnétique fermé
noyau fermé en fer laminé, créant un cheminement de faible reluctance pour le flux
magnétique
3.11
écran de refroidissement et de protection de l'inducteur canal
écran refroidi par air ou par eau, placé entre le revêtement réfractaire et la bobine d'inducteur
canal d'un four à induction à canal
NOTE L'écran de refroidissement et de protection sert aussi d'écran pour la bobine d'inducteur canal en cas de
fuite de métal liquide.
[VEI 841-27-60, modifié]
3.12
circuit de puissance du four
circuit comprenant la source d'énergie et le circuit compensé du four, y compris les
conducteurs raccordant les deux
3.13
source d'énergie
équipement destiné à l'alimentation de puissance du circuit compensé du four et disposant
des caractéristiques principales spécifiées suivantes:
• fréquence f ou domaine de fréquences f f
2 21…. 22
• tension U (valeur efficace)
• courant I (valeur efficace)
• puissance active P
3.14
circuit compensé du four
circuit électrique comprenant l'inducteur, un banc de capacités de compensation ainsi qu'un
transformateur adapté à la charge (le cas échéant)
NOTE Voir l’Annexe A.
3.15
puissance d’entrée du circuit de puissance du four
(puissance apparente S ou puissance active P)
puissance électrique à la ligne d'alimentation du circuit de puissance du four

62076  IEC:2006 – 13 –
3.8
channel inductor coil
electrical winding on a closed magnetic core to be connected to an a.c. supply for generating
an alternating magnetic flux in the core
3.9
core type inductor
heating inductor with a closed magnetic core passing through its channel inductor coil and the
charge to be heated (transformer principle)
[IEV 841-27-58, modified]
3.10
closed magnetic core
closed laminated iron core, creating a low reluctance path for the magnetic flux
3.11
cooling and protection shield for the channel inductor
air or water cooled shield, placed between the refractory lining and the channel inductor coil
of the induction channel furnace
NOTE The cooling and protection shield also serves as a screen for the channel inductor coil in case of any leak of
liquid metal.
[IEV 841-27-60, modified]
3.12
furnace power circuit
circuit consisting of the power source and compensated circuit of the furnace, including the
conductors connecting both
3.13
power source
equipment for the supply of power to the compensated circuit of furnace and having the
following main specified characteristics:
• frequency f or frequency band f f
2 21…. 22
• voltage U (r.m.s. value)
• current I (r.m.s. value)
• active power P
3.14
compensated circuit of the furnace
electric circuit comprising the inductor, a compensating capacitor bank and a load-matching
transformer (if applies)
NOTE See Annex A.
3.15
input power of the furnace power circuit
(apparent power S or active power P)
electric power at the supply line to the furnace power circuit

– 14 – 62076  CEI:2006
3.16
facteur de puissance du circuit de puissance du four
λ
rapport de la puissance active P à la puissance apparente S
NOTE En conditions sinusoïdales, le facteur de puissance est cos φ (facteur actif).
[VEI 131-11-46, modifié]
3.17
valeurs électriques assignées de l'installation ou d'une partie de l'installation
valeurs électriques assignées pour lesquelles l'installation ou une partie de l'installation est
conçue et qui sont marquées sur la plaque signalétique, par exemple:
• fréquence f ou domaine de fréquences f . f
n n1 n2
• tension U
n
• courant I
n
• puissance active P
n
3.18
tension d'entrée du circuit compensé
U
c
tension à travers les bornes d'entrée du circuit compensé
3.19
courant d'entrée du circuit compensé
I
c
courant circulant à travers le circuit compensé
3.20
puissance du circuit compensé
P
c
puissance active à l'entrée du circuit compensé
3.21
tension
U
F
tension à travers les bornes de la bobine d'inducteur ou du système de bobines d'inducteurs
3.22
courant du four
I
F
courant circulant à travers la bobine d'inducteur ou le système de bobines d'inducteurs
3.23
fréquence du four
f
F
fréquence du courant du four I
F
3.24
puissance du four
P
F
puissance active aux bornes de la bobine d'inducteur ou du système de bobines d'inducteurs
___________
CEI 60050-131:2002, Vocabulaire Electrotechnique International − Partie 131: Théorie des circuits

62076  IEC:2006 – 15 –
3.16
power factor of the furnace power circuit
λ
ratio of the active power P to the apparent power S
NOTE Under sinusoidal conditions, the power factor is cos φ (active factor).
[IEV 131-11-46, modified]
3.17
rated electrical values of the installation or a part thereof
rated electrical values of the installation or a part of it are those, for which it is designed and
marked on the rating plate, for example:
• frequency f or frequency band f . f
n n1 n2
• voltage U
n
• current I
n
• active power P
n
3.18
input voltage of the compensated circuit
U
c
voltage across the input terminals of the compensated circuit
3.19
input current of the compensated circuit
I
c
current absorbed by the compensated circuit
3.20
power of the compensated circuit
P
c
active power at the input of the compensated circuit
3.21
voltage
U
F
voltage across the terminals of the inductor coil or system of inductor coils
3.22
furnace current
I
F
current absorbed by the inductor coil or the system of inductor coils
3.23
furnace frequency
f
F
frequency of the furnace current I
F
3.24
furnace power
P
F
active power at the terminals of the inductor coil or system of inductor coils
___________
IEC 60050-131:2002, International Electrotechnical Vocabulary – Part 131: Circuit theory

– 16 – 62076  CEI:2006
3.25
charge assignée/charge d'un four à induction à creuset
G
n
masse de charge fondue spécifiée que le four peut contenir dans un creuset de dimensions
spécifiées en conditions normales d'exploitation
3.26
capacité utile assignée/charge d'un four à induction à canal
G
nu
masse de la charge fondue nominale spécifiée qui peut être retirée du four en conditions
normales d'exploitation, spécifiée par le fournisseur
3.27
capacité/charge minimale
G
min
masse minimale de métal fondu dans le four spécifiée par le fournisseur
3.28
capacité/charge totale d'un four
G
t
masse de la somme de la charge utile assignée et de la charge minimale
3.29
charge d’essai
G
essai
masse du métal à fondre ou à surchauffer permettant d'établir la consommation d'énergie
spécifique et la vitesse de fusion ou la vitesse de surchauffe
3.30
température de la charge
θ
ch
température de la charge à un instant donné du cycle de chauffage
3.31
température initiale de la charge
θ
chs
température de la charge au début du cycle de chauffage
3.32
température finale de la charge
θ
chf
température atteinte par la charge à la fin du cycle de chauffage immédiatement avant la
coulée
3.33
température d’entrée du fluide de refroidissement
θ
ci
température du fluide de refroidissement à l’entrée du circuit de refroidissement de
l’ensemble inducteur
3.34
température de sortie du fluide de refroidissement
θ
co
température du fluide de refroidissement à la sortie du circuit de refroidissement de
l’ensemble inducteur, le four étant en fonctionnement aux conditions assignées

62076  IEC:2006 – 17 –
3.25
rated capacity/charge of an induction crucible furnace
G
n
mass of the specified molten charge which the furnace may contain with the specified crucible
dimensions under normal operating conditions
3.26
rated useful capacity/charge of an induction channel furnace
G
nu
mass of the specified nominal molten charge which can be withdrawn from the furnace under
operating conditions specified by the supplier
3.27
minimum capacity/charge
G
min
minimum mass of molten metal in the furnace specified by the supplier
3.28
total capacity/charge of a furnace
G
t
mass of the sum of the rated useful charge and the minimum charge
3.29
test charge
G
test
mass of the metal to be melted or superheated to establish specific energy consumption and
melting rate or superheating rate
3.30
charge temperature
θ
ch
temperature of the charge at a given time of the heating cycle
3.31
charge starting temperature
θ
chs
temperature of the charge at the beginning of the heating cycle
3.32
charge final temperature
θ
chf
temperature of the charge attained at the end of the heating cycle immediately before tapping
3.33
inlet temperature of the coolant
θ
ci
temperature of the coolant when entering the cooling circuit of the inductor assembly
3.34
outlet temperature of the coolant
θ
co
temperature of the coolant when leaving the cooling circuit of the inductor assembly, with the
furnace operating at rated conditions

– 18 – 62076  CEI:2006
3.35
régime du four aux conditions assignées (régime du four assigné)
fonctionnement du four avec un creuset aux dimensions assignées ou avec un ou des canaux
de dimensions spécifiées, avec une charge assignée, une puissance assignée et un domaine
de fréquences assigné sans que soient dépassées les valeurs maximales de la tension et du
courant définies par le fournisseur
3.36
régime thermique permanent du four
régime thermique dans lequel toute l’énergie fournie au four sert à compenser les pertes
calorifiques
3.37
état chaud du four
régime thermique permanent du four à la température finale de la charge
3.38
état froid du four
régime thermique du four dans lequel la température de l’ensemble des éléments de
construction du four est égale à la température ambiante
3.39
fonctionnement intermittent (discontinu) d'un four
fonctionnement pendant lequel un nouveau cycle de fusion n'est démarré qu’après coulée de
la charge précédente
3.40
fonctionnement continu d'un four
fonctionnement pendant lequel on retire la charge fondue au fur et à mesure que la charge à
fondre est ajoutée
3.41
puissance de maintien
P
h
puissance active délivrée au circuit de puissance du four pour maintenir la charge assignée à
une température spécifiée
3.42
consommation d’énergie
(consommation d’énergie active E ou consommation d’énergie réactive E
a r)
énergie électrique délivrée au circuit de puissance du four
3.43
consommation d’énergie massique
e
rapport de la quantité totale d’énergie électrique E délivrée au circuit de puissance du four
a
pour le chauffage, la fusion et la surchauffe ou la surchauffe d'une charge, de sa température
initiale θ à sa température finale θ , à la masse de la charge
chs chf
3.44
vitesse de fusion ou vitesse de surchauffe
g
rapport de la masse d'une charge portée de la température initiale θ à sa température
chs
finale θ , à la durée totale nécessaire pour le chauffage, la fusion et la surchauffe ou la
chf
surchauffe de la charge
62076  IEC:2006 – 19 –
3.35
furnace duty at rated conditions (rated furnace duty)
furnace operation with rated crucible dimensions or with new channel(s) of specified
dimensions, with rated charge, rated power and rated frequency range without exceeding
maximum voltage and current defined by the supplier
3.36
thermal steady state of a furnace
thermal state in which the whole energy input into the furnace is used for the compensation of
thermal losses
3.37
hot state of a furnace
thermal steady state of the furnace at charge final temperature
3.38
cold state of a furnace
thermal state in which the constructional component parts of the furnace are at ambient
temperature
3.39
intermittent (batch) operation of a furnace
operation in which a new melting cycle is started only after the tapping of the preceding
charge
3.40
continuous operation of a furnace
operation during which the molten charge is continually withdrawn, and a charge is continually
added
3.41
holding power
P
h
active power supplied to the furnace power circuit, in order to maintain the rated charge at a
specified temperature
3.42
energy consumption
(active energy consumption E or reactive energy consumption E )
a r
electrical energy supplied to the furnace power circuit
3.43
specific energy consumption
e
ratio of the total amount of electrical energy E supplied to the furnace power circuit for
a
heating, melting and superheating or superheating of a charge from its starting temperature
θ to its final temperature θ , to the mass of the charge
chs chf
3.44
melting rate or superheating rate
g
ratio of mass of a charge brought from the starting temperature θ to its final temperature
chs
θ to the total time necessary for heating, melting and superheating or superheating the
chf
charge
– 20 – 62076  CEI:2006
4 Types et conditions générales des essais
4.1 Conditions générales de déroulement des essais
