ISO 19111:2019/Amd 2:2023
(Amendment)Geographic information — Referencing by coordinates — Amendment 2
General Information
- Abstract
- Status
- Published
- Publication Date
- 07-Aug-2023
- Technical Committee
- ISO/TC 211 - Geographic information/Geomatics
- Drafting Committee
- ISO/TC 211 - Geographic information/Geomatics
- Current Stage
- 6060 - International Standard published
- Start Date
- 08-Aug-2023
- Due Date
- 07-Jun-2024
- Completion Date
- 08-Aug-2023
Buy Documents
ISO 19111:2019/Amd 2:2023 - Geographic information — Referencing by coordinates — Amendment 2 Released:8/8/2023
ISO 19111:2019/Amd 2:2023 - Information géographique — Référencement par coordonnées — Amendement 2/30/2023
ISO 19111:2019/Amd 2:2023 – Geographic Information Referencing by Coordinates Amendment 2
Overview
ISO 19111:2019/Amd 2:2023 is an important amendment to the International Standard focusing on geographic information and the referencing of spatial data by coordinates. This update enhances the definitions and classifications within coordinate reference systems (CRS), datums, and coordinate operations, supporting improved precision and interoperability in geospatial data management. Developed by ISO Technical Committee ISO/TC 211 in cooperation with CEN and OGC, this amendment refines key terminologies and UML model representations to maintain relevance with evolving geospatial technologies.
Key Topics
1. Datum Ensemble
- Defined as a group of multiple realizations of the same terrestrial or vertical reference system used for approximate spatial referencing.
- Enables seamless merging of datasets referenced to different realizations within the ensemble without requiring coordinate transformations.
- Approximate spatial differences are typically under 1 decimetre, tolerating up to 2 meters depending on user context.
2. Geodetic Coordinate Reference System (CRS)
- Specifies two- or three-dimensional coordinate systems based on a geodetic reference frame.
- Can include Cartesian, ellipsoidal (geographic), or spherical coordinate systems.
- Highlights the dynamic or static nature of geodetic CRSs depending on the reference frame stability.
3. Spherical Coordinate System
- A two- or three-dimensional Euclidean coordinate system defined by two angular coordinates and, if 3D, one distance coordinate measured from the origin.
- Clarifies distinctions between spherical and ellipsoidal coordinate systems to avoid confusion.
4. Expanded Coordinate Reference System Types
- Addition of derived projected 2D + vertical CRS and derived projected 2D + engineering 1D (near vertical) CRS to support complex spatial referencing needs.
- Introduction of spatio-parametric CRS combining geographic or projected 2D CRS with one or more parametric CRS for enhanced dimensional modeling.
5. UML Modelling and Documentation Enhancements
- Updated UML diagrams reflect refined associations among coordinate systems, datums, and coordinate operations.
- Comprehensive tables define class attributes and constraints for Geodetic CRS, Vertical CRS, Coordinate Systems (including SphericalCS), and Datum classes ensuring clarity in implementation.
Applications
ISO 19111:2019/Amd 2:2023 is essential for professionals working with geographic information systems (GIS), geodesy, cartography, and spatial data infrastructure development. It supports:
- Accurate geospatial data referencing and integration from diverse sources.
- Harmonized use of coordinate reference systems across international mapping and surveying projects.
- Dynamic modeling of earth coordinates accounting for tectonic, crustal motion, and vertical height changes.
- Enhanced 3D and 4D spatial analysis through spatio-parametric coordinate reference systems.
- Improved data interoperability for applications such as satellite navigation, land surveying, environmental monitoring, and urban planning.
Related Standards
- ISO 19111:2019 – Original third edition of the Geographic Information – Referencing by Coordinates standard.
- ISO/IEC Directives Part 1 & 2 – Guidelines for drafting and maintaining ISO standards documents.
- ISO/TC 211 Standards – A suite of standards covering geographic information and geomatics.
- OGC Specifications – Collaborating specifications on geospatial data formats and coordinate referencing.
- European Committee for Standardization (CEN) EN ISO 19111 – Harmonized European adoption of this international standard.
Summary
The amendment ISO 19111:2019/Amd 2:2023 is a significant update in geographic coordinate referencing standards, introducing enhanced definitions, system extensions, and UML model improvements. These refinements improve precision, support complex coordinate referencing scenarios, and foster interoperability critical for modern geospatial data applications globally. Adopting this amendment ensures alignment with international best practices in geographic information management.
Relations
- Effective Date
- 12-Feb-2026
- Effective Date
- 17-Dec-2022
- Effective Date
- 03-Dec-2022
Buy Documents
ISO 19111:2019/Amd 2:2023 - Geographic information — Referencing by coordinates — Amendment 2 Released:8/8/2023
ISO 19111:2019/Amd 2:2023 - Information géographique — Référencement par coordonnées — Amendement 2/30/2023
Get Certified
Connect with accredited certification bodies for this standard
BSI Group
BSI (British Standards Institution) is the business standards company that helps organizations make excellence a habit.
NYCE
Mexican standards and certification body.
Sponsored listings
Frequently Asked Questions
ISO 19111:2019/Amd 2:2023 is a standard published by the International Organization for Standardization (ISO). Its full title is "Geographic information — Referencing by coordinates — Amendment 2". This standard covers: Geographic information — Referencing by coordinates — Amendment 2
Geographic information — Referencing by coordinates — Amendment 2
ISO 19111:2019/Amd 2:2023 is classified under the following ICS (International Classification for Standards) categories: 35.240.70 - IT applications in science. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 19111:2019/Amd 2:2023 has the following relationships with other standards: It is inter standard links to EN ISO 19111:2020/A2:2023, ISO 8466-1:2021, ISO 19111:2019. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 19111:2019/Amd 2:2023 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 19111
Third edition
2019-01
AMENDMENT 2
2023-08
Geographic information —
Referencing by coordinates
AMENDMENT 2
Information géographique — Système de références par coordonnées
AMENDEMENT 2
Reference number
ISO 19111:2019/Amd.2:2023(E)
ISO 19111:2019/Amd.2:2023(E)
© ISO 2023
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
ISO 19111:2019/Amd.2:2023(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO document should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use
of (a) patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed
patent rights in respect thereof. As of the date of publication of this document, ISO had not received
notice of (a) patent(s) which may be required to implement this document. However, implementers are
cautioned that this may not represent the latest information, which may be obtained from the patent
database available at www.iso.org/patents. ISO shall not be held responsible for identifying any or all
such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 211, Geographic information/Geomatics,
in collaboration with the European Committee for Standardization (CEN) Technical Committee CEN/TC
287, Geographic Information, in accordance with the Agreement on technical cooperation between ISO
and CEN (Vienna Agreement), and in collaboration with the Open Geospatial Consortium (OGC).
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iii
ISO 19111:2019/Amd.2:2023(E)
Geographic information — Referencing by coordinates
AMENDMENT 2
3.1.16
Move the EXAMPLE to be before Note 1 to entry. At the end of the EXAMPLE, remove right parentheis
after ".and G1762." The complete revised definition becomes:
3.1.16
datum ensemble
group of multiple realizations of the same terrestrial or vertical reference system that, for approximate
spatial referencing purposes, are not significantly different
EXAMPLE “WGS 84” as an undifferentiated group of realizations including WGS 84 (TRANSIT), WGS 84
(G730), WGS 84 (G873), WGS 84 (G1150), WGS 84 (G1674) and WGS 84 (G1762). At the surface of the Earth these
have changed on average by 0.7 m between the TRANSIT and G730 realizations, a further 0.2 m between G730
and G873, 0.06 m between G873 and G1150, 0.2 m between G1150 and G1674 and 0.02 m between G1674 and
G1762.
Note 1 to entry: Datasets referenced to the different realizations within a datum ensemble may be merged
without coordinate transformation.
Note 2 to entry: ‘Approximate’ is for users to define but typically is in the order of under 1 decimetre but may be
up to 2 metres.
3.1.31
Replace definition with:
3.1.31
geodetic coordinate reference system
two- or three-dimensional coordinate reference system based on a geodetic reference frame and having
either a three-dimensional Cartesian or an ellipsoidal or a spherical coordinate system
Note 1 to entry: In this document a coordinate reference system based on a geodetic reference frame and having
an ellipsoidal coordinate system is geographic.
3.1.60
Replace definition with:
3.1.60
spherical coordinate system
two- or three-dimensional coordinate system in Euclidean space in which position is specified by two
angular coordinates and (in the three-dimensional case) one distance coordinate
Note 1 to entry: Not to be confused with an ellipsoidal coordinate system based on an ellipsoid ‘degenerated’ into
a sphere.
ISO 19111:2019/Amd.2:2023(E)
9.3.2
After 9.3.2 list item f), add:
g) Derived projected 2D + Vertical CRS.
h) Derived projected 2D + Engineering 1D (near vertical).
9.3.4
Replace whole subclause with the following:
A spatio-parametric coordinate reference system is a compound CRS in which one component is a
geographic 2D, projected 2D, engineering 2D CRS or derived projected 2D CRS, supplemented by
a parametric CRS to create a three-dimensional CRS: an example is included in E.3.3. More than one
parametric coordinate reference system may be included if these represent independent parametric
quantities.
9.4, fourth paragraph
Insert an additional new last sentence as follows:
Associations between coordinate reference systems and coordinate operations are summarized in the
UML class diagram in Clause 12, Figure 17.
ISO 19111:2019/Amd.2:2023(E)
Figure 9
Replace Figure 9 with the following:
Figure 9 — UML diagram — Coordinate Reference Systems package
ISO 19111:2019/Amd.2:2023(E)
9.4, Table 10
Replace Table 10 with the following:
Table 10 — Defining elements of Coordinate Reference Systems::GeodeticCRS class
Definition: coordinate reference system associated with a geodetic reference frame and a three-dimensional Cartesian or
spherical coordinate system
NOTE If the geodetic reference frame is dynamic then the geodetic CRS is dynamic, else it is static.
Stereotype: Interface
Class attribute: Concrete
Inheritance from: SingleCRS
Generalization of: GeographicCRS, DerivedGeodeticCRS
Association roles: associations inherited from SingleCRS, plus:
Association Maximum
name UML identifier Association with Obligation Occurrence Association definition
Coordinate (aggregation) CoordinateSystems:: M 1 coordinate system that is a component
System coordinateSystem GeodeticCS of this geodetic coordinate reference
system
Defining (aggregation) Datums:: Geodetic O 1 geodetic reference frame that is a
Datum datum ReferenceFrame component of this geodetic coordinate
reference system
Defining Trans- definingTransformation CoordinateOperations:: O N transformation that defines this geo-
formation Transformation detic coordinate reference system
Deformation velocityModel CoordinateOperations:: O N velocity model(s) or deformation
PointMotionOperation grid(s) that may be applied to this geo-
detic coordinate reference system
Constraints: constraints inherited from SingleCRS, plus:
{coordinateSystem.ocl As Type(EllipsoidalCS) implies count(datum.ellipsoid)=1}
Remarks: The constraint enforces the requirement on geographicCRS to be associated with an ellipsoid. It is made through
the GeodeticCRS class because GeographicCRS is related to Datum and hence Ellipsoid only through its subtyp-
ing from the GeodeticCRS class. GeodeticCRSs should be associated with a Cartesian coordinate system or with
a spherical coordinate system.
Public attributes: 6 attributes (CRS name, CRS alias, CRS identifier, CRS scope, CRS validity and CRS remarks) inherited from Com-
mon Classes::IdentifiedObject and Common Classes::ObjectUsage.
ISO 19111:2019/Amd.2:2023(E)
9.4, Table 12
Replace Table 12 with the following:
Table 12 — Defining elements of Coordinate Reference Systems::VerticalCRS class
Definition: coordinate reference system having a vertical reference frame and a one-dimensional vertical coordinate sys-
tem used for recording gravity-related heights or depths; vertical CRSs make use of the direction of gravity to
define the concept of height or depth, but the relationship with gravity may not be straightforward.
NOTE 1 If the vertical reference frame is dynamic then the vertical CRS is dynamic, else it is static.
NOTE 2 Ellipsoidal heights cannot be captured in a vertical coordinate reference system. They exist only as an
inseparable part of a 3D coordinate tuple defined in a geographic 3D coordinate reference system.
Stereotype: Interface
Class attribute: Concrete
Inheritance from: SingleCRS
Generalization of: DerivedVerticalCRS
Association roles: associations inherited from SingleCRS, plus:
Association Maximum
name UML identifier Association with Obligation Occurrence Association definition
Coordinate (aggregation) CoordinateSystems:: M 1 vertical coordinate system that is a component
System coordinateSystem VerticalCS of this vertical coordinate reference system
Defining Datum (aggregation) Datums:: O 1 vertical reference frame that is a component of
datum VerticalReferenceFrame this vertical coordinate referen
...

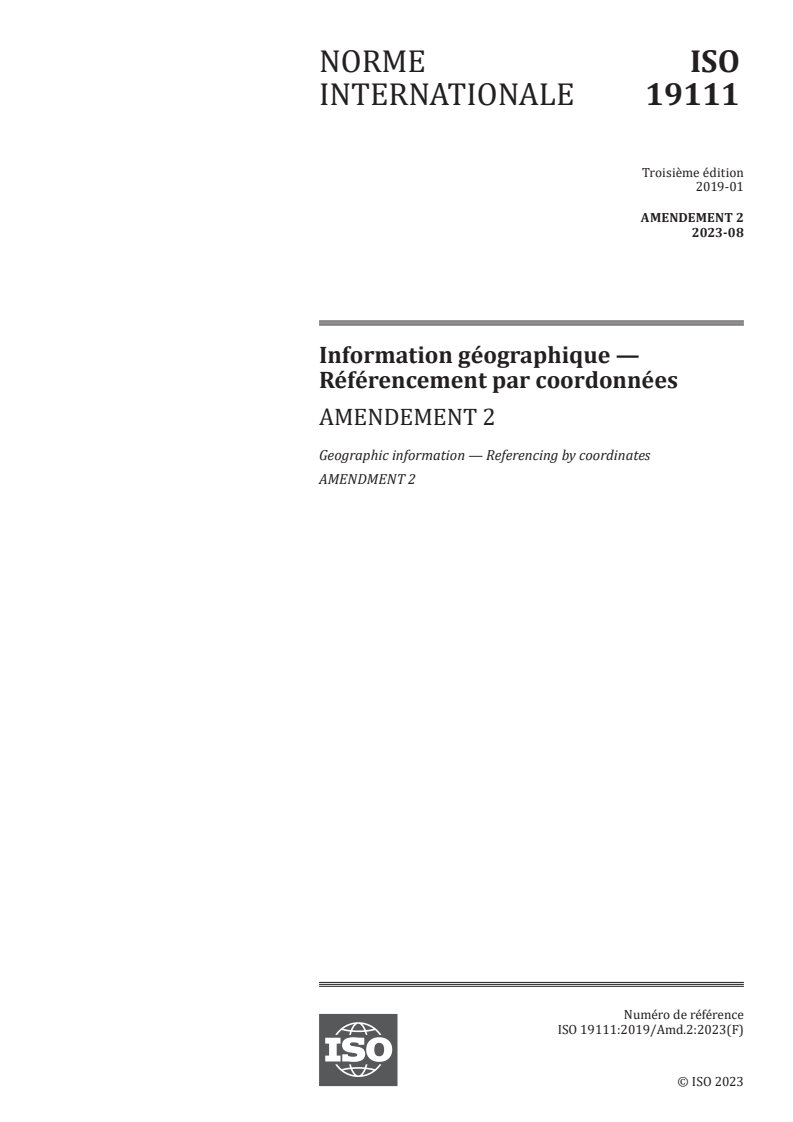

NORME ISO
INTERNATIONALE 19111
Troisième édition
2019-01
AMENDEMENT 2
2023-08
Information géographique —
Référencement par coordonnées
AMENDEMENT 2
Geographic information — Referencing by coordinates
AMENDMENT 2
Numéro de référence
ISO 19111:2019/Amd.2:2023(F)
ISO 19111:2019/Amd.2:2023(F)

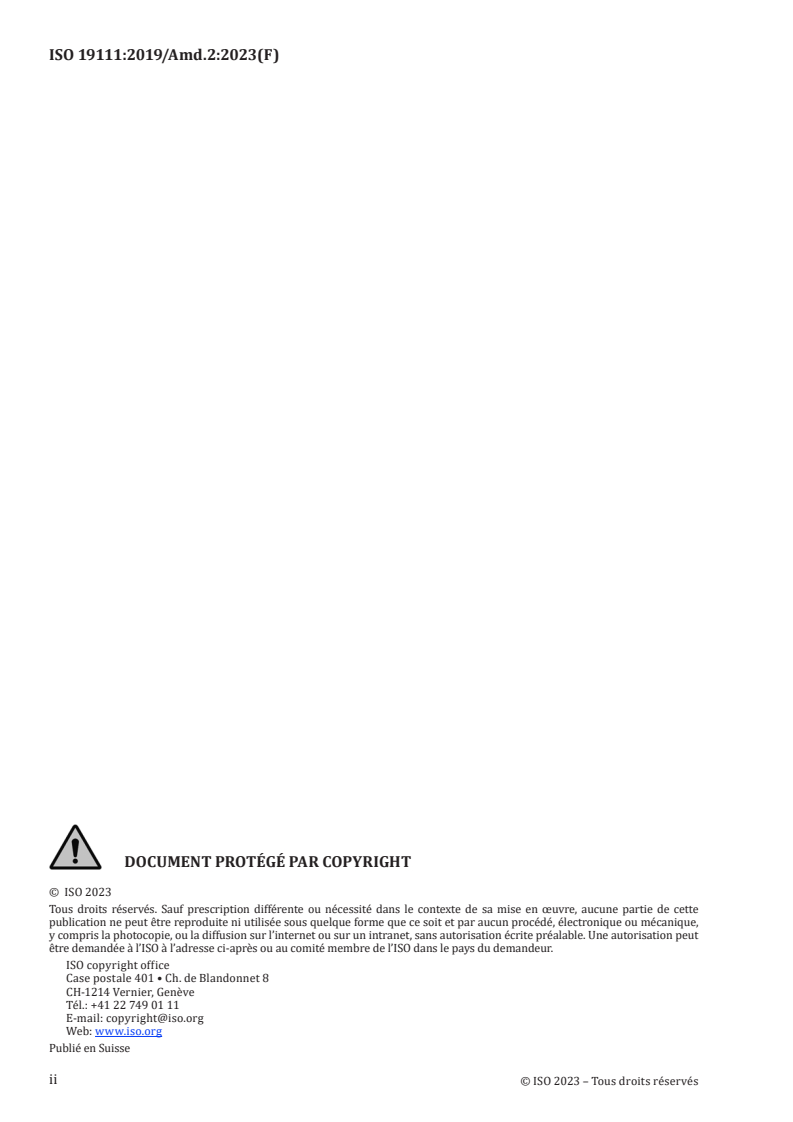

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
ISO 19111:2019/Amd.2:2023(F)

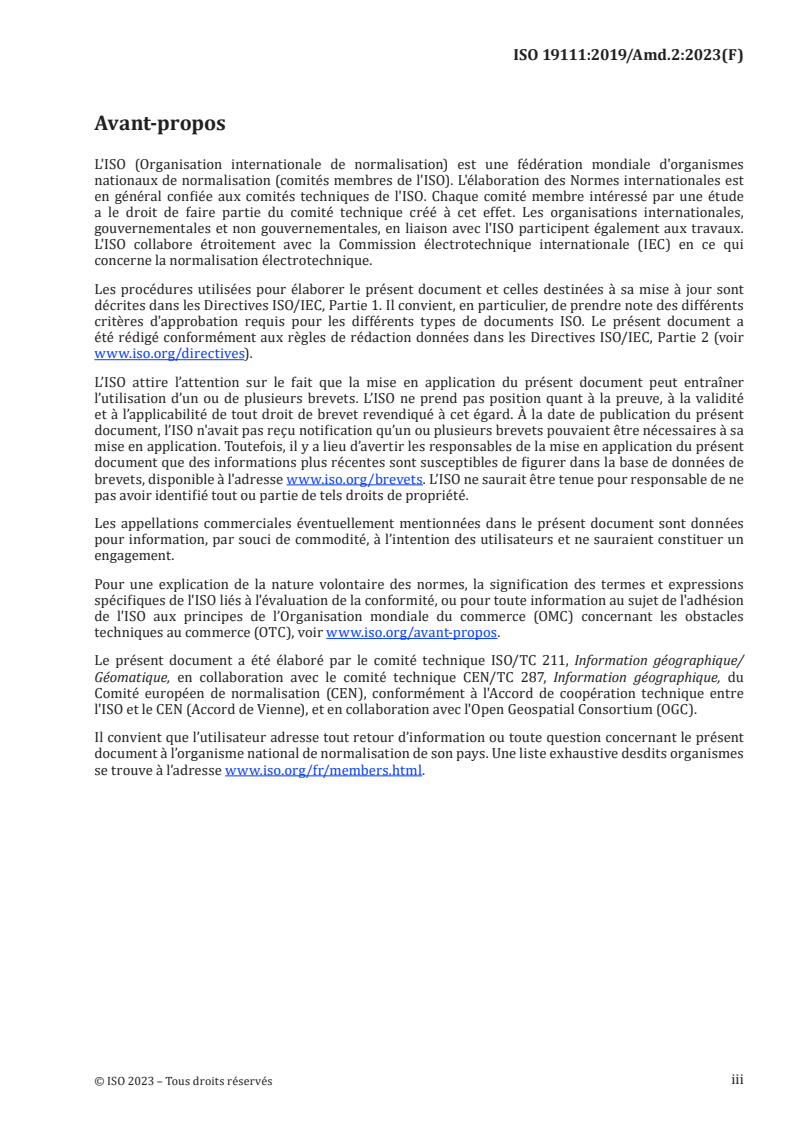

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner
l’utilisation d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité
et à l’applicabilité de tout droit de brevet revendiqué à cet égard. À la date de publication du présent
document, l’ISO n'avait pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa
mise en application. Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent
document que des informations plus récentes sont susceptibles de figurer dans la base de données de
brevets, disponible à l'adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne
pas avoir identifié tout ou partie de tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 211, Information géographique/
Géomatique, en collaboration avec le comité technique CEN/TC 287, Information géographique, du
Comité européen de normalisation (CEN), conformément à l'Accord de coopération technique entre
l'ISO et le CEN (Accord de Vienne), et en collaboration avec l'Open Geospatial Consortium (OGC).
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iii
ISO 19111:2019/Amd.2:2023(F)
Information géographique — Référencement par
coordonnées
AMENDEMENT 2
Page de garde et page 1 (ne concerne que la version française)
Corriger le titre français de la norme de la manière suivante: remplacer «Système de références par
coordonnées» par «Référencement par coordonnées».
3.1.16
Déplacer l'EXEMPLE avant la Note 1 à l'article. À la fin de l'EXEMPLE, supprimer la parenthèse fermante
après «.et G1762.».» La définition révisée complète devient:
3.1.16
ensemble de référentiels
groupe de réalisations multiples d'un même système de référence terrestre ou vertical qui, pour le
référencement spatial approximatif, ne sont pas significativement différentes
EXEMPLE «WGS 84» en tant que groupe indifférencié de réalisations comprenant WGS 84 (TRANSIT),
WGS 84 (G730), WGS 84 (G873), WGS 84 (G1150), WGS 84 (G1674) et WGS 84 (G1762). À la surface de la Terre, ces
réalisations ont changé en moyenne de 0.7 m entre les réalisations TRANSIT et G730, de 0.2 m supplémentaires
entre G730 et G873, de 0.06 m entre G873 et G1150, de 0.2 m entre G1150 et G1674 et de 0.02 m entre G1674 et
G1762.
Note 1 à l'article: Les ensembles de données associés aux différentes réalisations au sein d'un ensemble de
référentiels peuvent être fusionnés sans transformation de coordonnées.
Note 2 à l'article: Le terme «approximatif» est à définir par les utilisateurs mais est généralement de l'ordre de
moins de 1 décimètre, mais il peut atteindre 2 mètres.
3.1.31
Remplacer la définition par:
3.1.31
système de référence de coordonnées géodésique
système de référence de coordonnées bidimensionnel ou tridimensionnel basé sur un repère de
référence géodésique et utilisant un système de coordonnées cartésien tridimensionnel, ellipsoïdal ou
sphérique
Note 1 à l'article: Dans le présent document, un système de référence de coordonnées basé sur un repère de
référence géodésique et utilisant un système de coordonnées ellipsoïdal est géographique.
ISO 19111:2019/Amd.2:2023(F)
3.1.60
Remplacer la définition par:
3.1.60
système de coordonnées sphérique
système de coordonnées bidimensionnel ou tridimensionnel dans l'espace euclidien dans lequel la
position est spécifiée par deux coordonnées angulaires et (si tridimensionnel) une coordonnée de
distance
Note 1 à l'article: À ne pas confondre avec un système de coordonnées ellipsoïdal fondé sur un ellipsoïde
«dégénéré» en sphère.
9.3.2
Après l'élément de liste f) en 9.3.2, ajouter:
g) dérivé projeté 2D + SRC vertical;
h) dérivé projeté 2D + Ingénierie 1D (proche de la verticale).
9.3.4
Remplacer le paragraphe entier par le suivant:
Un système de référence de coordonnées spatio-paramétrique est un SRC combiné dont l'une des
composantes est un SRC géographique 2D, projeté 2D, d'ingénierie 2D ou dérivé projeté 2D, complété
par un SRC paramétrique pour créer un SRC tridimensionnel: un exemple est inclus en E.3.3. Plusieurs
systèmes de référence de coordonnées paramétriques peuvent être inclus s'ils représentent des
grandeurs paramétriques indépendantes.
9.4, quatrième alinéa
Insérer la nouvelle dernière phrase supplémentaire suivante:
Les associations entre les systèmes de référence de coordonnées et les opérations sur les coordonnées
sont récapitulées dans le diagramme des classes UML à l'Article 12, Figure 17.
ISO 19111:2019/Amd.2:2023(F)
Figure 9
Remplacer la Figure 9 par la figure suivante:
Figure 9 — Diagramme UML — Module de Systèmes de référence de coordonnées
ISO 19111:2019/Amd.2:2023(F)
9.4, Tableau 10
Remplacer le Tableau 10 par le suivant:
Tableau 10 — Éléments de définition de la classe Coordinate Reference Systems::GeodeticCRS
Définition: système de référence de coordonnées associé à un repère de référence géodésique et à un système de coordon-
nées cartésien tridimensionnel ou sphérique
NOTE Si le repère de référence géodésique est dynamique, alors le SRC géodésique est dynamique, sinon il est
statique.
Stéréotype: Interface
Attribut de classe: Concrete
Hérité de: SingleCRS
Généralisation de: GeographicCRS, DerivedGeodeticCRS
Rôles d’association: associations héritées de SingleCRS, plus:
Nom de Nombre maximal
l’association Identificateur UML Association avec Obligation d'occurrences Définition de l'association
Système (agrégation) cordi- C o o r d i n a t e S y s t e m s: : M 1 système de coordonnées qui est
de coordonnées nateSystem GeodeticCS une composante de ce système
de référence de coordonnées
géodésique
Référentiel (agrégation) Datums:: Geodetic O 1 repère de référence géodésique
datum ReferenceFrame qui est une composante de ce
de définition
système de référence de coor-
données géodésique
Tr a n s f o r m a t io n definingTransfor CoordinateOpera- O N transformation qui définit ce
de définition mation tions:: système de référence de coor-
Transformation données géodésique
Déformation velocityModel CoordinateOpera- O N modèle(s) de vitesse ou grille(s)
tions:: de déformation qui peuvent
P o i n t M o t io n O p e r a t io n être appliqués à ce système
de référence de coordonnées
géodésique
Contraintes: contraintes héritées de SingleCRS, plus:
{coordinateSystem.ocl As Type(EllipsoidalCS) implies count(datum.ellipsoid) = 1}
Remarques: La contrainte impose l'exigence que GeographicCRS soit associé à un ellipsoïde. Cela est effectué via la classe
GeodeticCRS car GeographicCRS est lié à Datum et donc à Ellipsoid uniquement par le biais de son sous-typage
de la classe GeodeticCRS. Il convient que les GeodeticCRS soient associés à un système de coordonnées cartésien
ou à un système de coordonnées sphérique.
Attributs publics: 6 attributs (nom du SRC, alias du SRC, identificateur du SRC, étendue du SRC, validité du SRC et remarques du
SRC) hérités de Common Classes::IdentifiedObject et Common Classes::ObjectUsage.
ISO 19111:2019/Amd.2:2023(F)
9.4, Tableau 12
Remplacer le Tableau 12 par le suivant:
Tableau 12 — Éléments de définition de la classe Coordinate Reference Systems::VerticalCRS
Définition: système de coordonnées de référence ayant un cadre de référence vertical et un système de coordonnées verti-
cal unidimensionnel utilisé pour enregistrer les altitudes ou les profondeurs liées à la gravité; les SRC verticaux
utilisent la direction de la gravité pour définir la notion de hauteur ou de profondeur mais le rapport avec la
gravité peut ne pas être direct.
NOTE 1 Si le cadre de référence vertical est dynamique, alors le SRC vertical est dynamique, sinon il est sta-
tique.
NOTE 2 Les hauteurs ellipsoïdales ne peuvent pas être saisies dans un système de coordonnées de référence
vertical. Elles n'existent qu'en tant que partie indissociable d'un uplet de coordonnées 3D défini dans un système
de coordonnées de référence géographique 3D.
Stéréotype: Interface
Attribut de classe: Concrete
Hérité de: SingleCRS
Généralisation de: DerivedVerticalCRS
Rôles d’association: associations héritées de SingleCRS, plus:
Nom de Identificateur Nombre maximal
l’association UML Association avec Obligation d'occurrences Définition de l'association
Système (agrégation) CoordinateSystems:: M 1 système de coordonnées vertical
de coordonnées cordinateSystem VerticalCS qui est une composante de ce sys-
tème de coordonnées de référence
vertical
Référentiel (agrégation) Datums:: O 1 cadre de référence vertical qui est
de définition datum Ver t i c a l R e f er en c e F r a m e une composante de ce système de
coordonnées de référence vertical
Transformation geoidModel C o
...
