ISO 2781:2018
(Main)Rubber, vulcanized or thermoplastic — Determination of density
Rubber, vulcanized or thermoplastic — Determination of density
This document specifies two methods of test for the determination of the density of solid vulcanized and thermoplastic rubbers. Such determinations are of importance in the control of the quality of a rubber compound and in the calculation of the mass of rubber required to produce a given volume of material. This document does not cover the determination of the relative density of rubber, which is the ratio of the mass of a given volume of rubber to the mass of an equal volume of pure water at a given temperature.
Caoutchouc vulcanisé ou thermoplastique — Détermination de la masse volumique
Le présent document spécifie deux méthodes d'essai pour la détermination de la masse volumique de caoutchouc vulcanisé ou thermoplastique compact. De telles déterminations sont importantes pour le contrôle de la qualité d'un mélange de caoutchoucs et pour le calcul de la masse de caoutchouc nécessaire pour produire un volume donné de matériau. Le présent document ne couvre pas la détermination de la densité du caoutchouc, qui est le rapport de la masse d'un volume donné de caoutchouc à la masse d'un volume égal d'eau pure à une température donnée.
General Information
Relations
Standards Content (Sample)

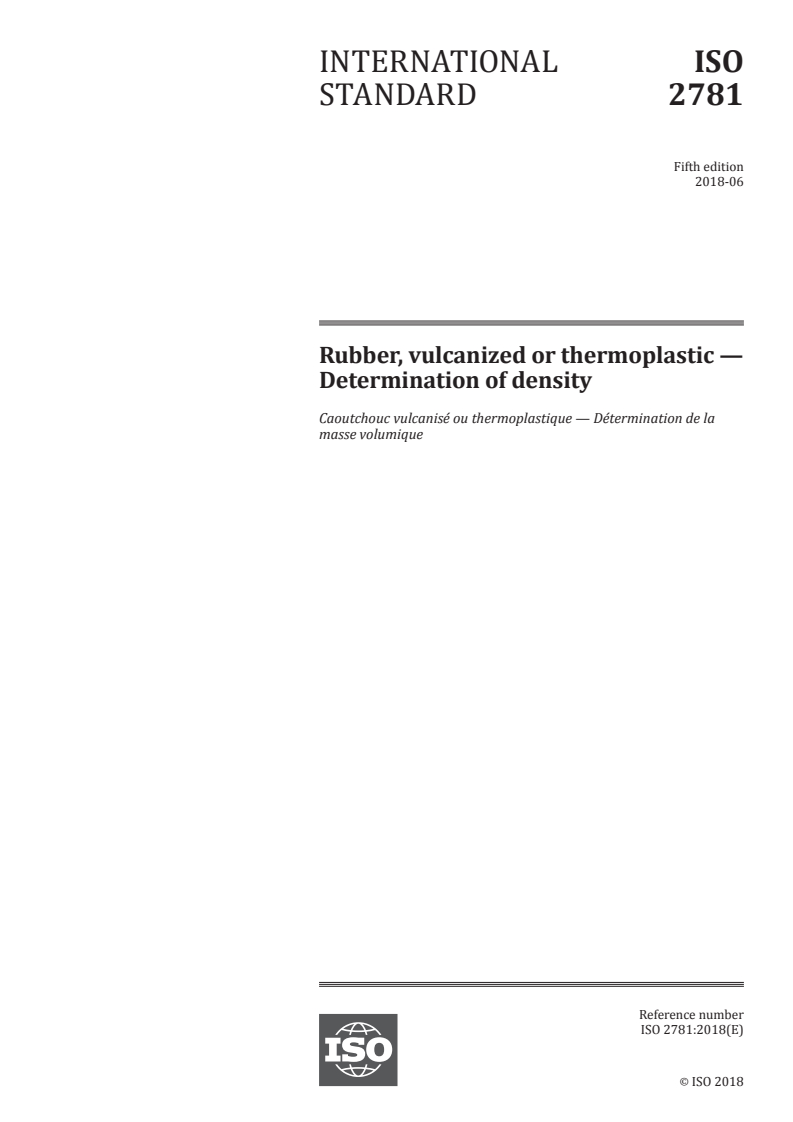

INTERNATIONAL ISO
STANDARD 2781
Fifth edition
2018-06
Rubber, vulcanized or thermoplastic —
Determination of density
Caoutchouc vulcanisé ou thermoplastique — Détermination de la
masse volumique
Reference number
©
ISO 2018

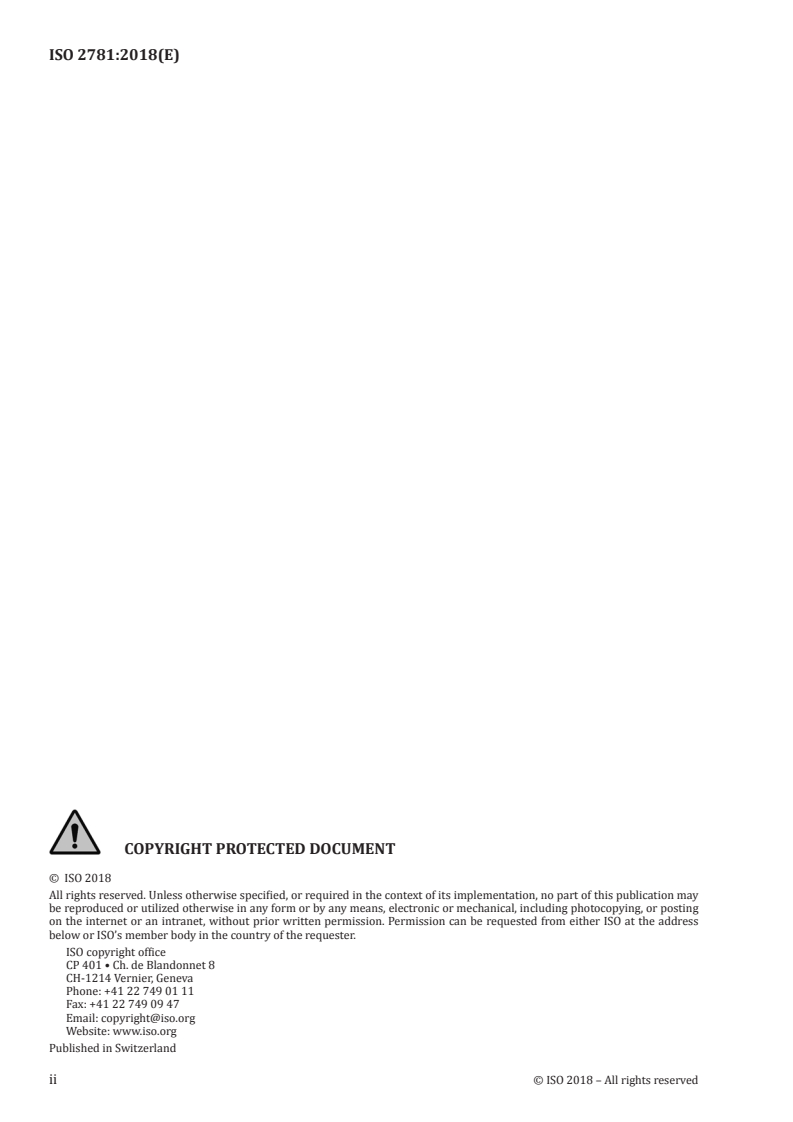

© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

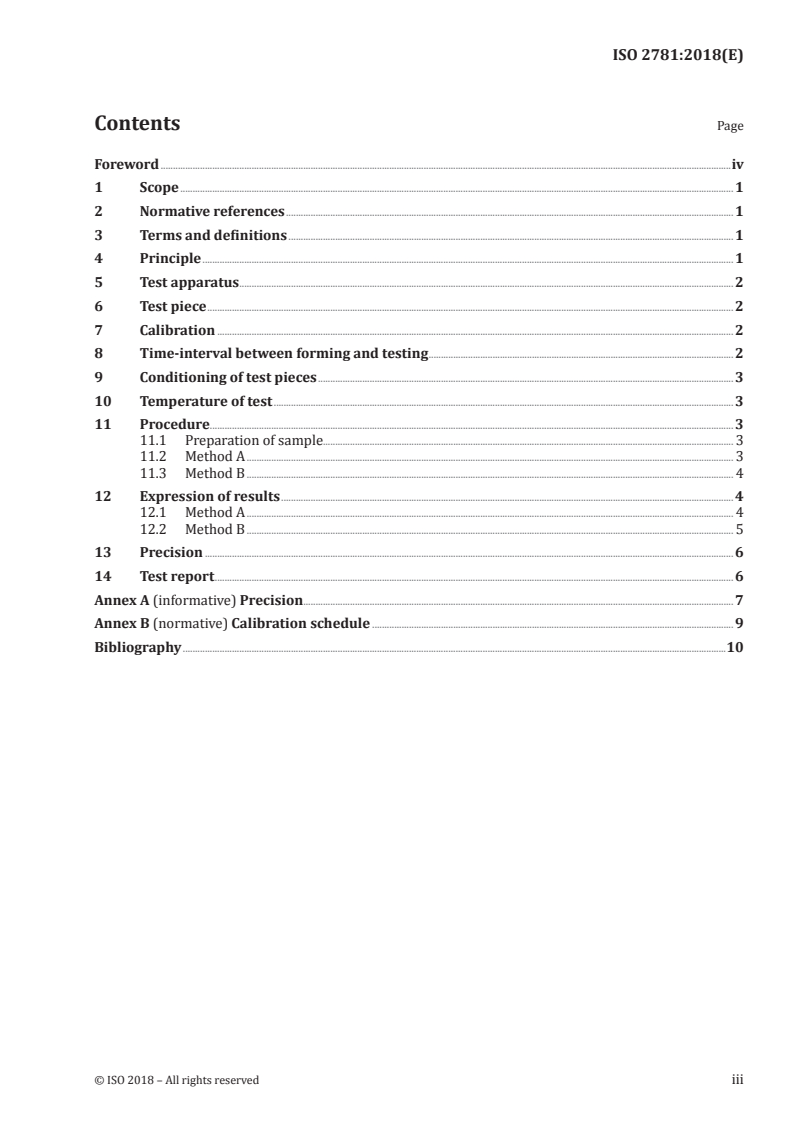

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Test apparatus . 2
6 Test piece . 2
7 Calibration . 2
8 Time-interval between forming and testing . 2
9 Conditioning of test pieces . 3
10 Temperature of test . 3
11 Procedure. 3
11.1 Preparation of sample. 3
11.2 Method A . 3
11.3 Method B . 4
12 Expression of results . 4
12.1 Method A . 4
12.2 Method B . 5
13 Precision . 6
14 Test report . 6
Annex A (informative) Precision . 7
Annex B (normative) Calibration schedule . 9
Bibliography .10

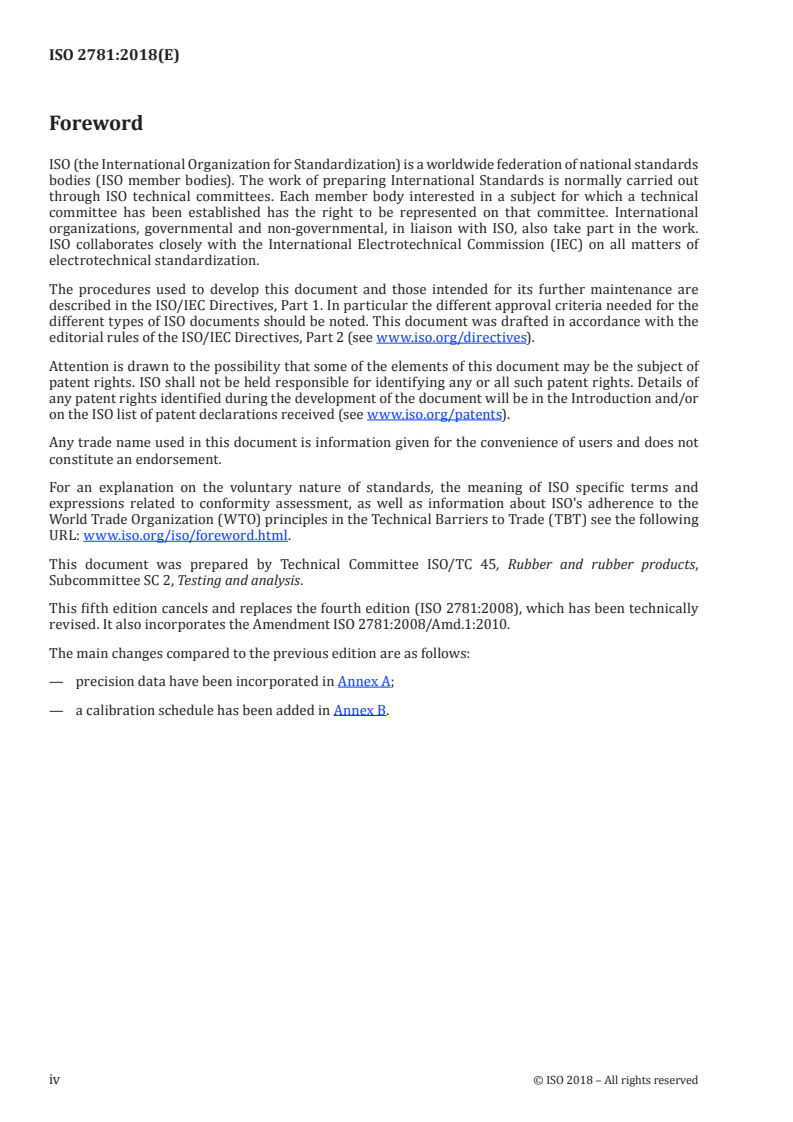

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 2, Testing and analysis.
This fifth edition cancels and replaces the fourth edition (ISO 2781:2008), which has been technically
revised. It also incorporates the Amendment ISO 2781:2008/Amd.1:2010.
The main changes compared to the previous edition are as follows:
— precision data have been incorporated in Annex A;
— a calibration schedule has been added in Annex B.
iv © ISO 2018 – All rights reserved
INTERNATIONAL STANDARD ISO 2781:2018(E)
Rubber, vulcanized or thermoplastic — Determination of
density
WARNING 1 — Persons using this document should be familiar with normal laboratory practice.
This document does not purport to address all of the safety problems, if any, associated with its
use. It is the responsibility of the user to establish appropriate safety and health practices and to
determine applicability of any national regulatory conditions.
WARNING 2 — Certain procedures specified in this document might involve the use or generation
of substances, or the generation of waste, that could constitute a local environmental hazard.
Reference should be made to appropriate documentation on safe handling and disposal after use.
1 Scope
This document specifies two methods of test for the determination of the density of solid vulcanized
and thermoplastic rubbers.
Such determinations are of importance in the control of the quality of a rubber compound and in the
calculation of the mass of rubber required to produce a given volume of material.
This document does not cover the determination of the relative density of rubber, which is the ratio
of the mass of a given volume of rubber to the mass of an equal volume of pure water at a given
temperature.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 18899:2013, Rubber — Guide to the calibration of test equipment
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at https: //www .electropedia .org/
3.1
density
mass of unit volume of the rubber at a stated temperature
Note 1 to entry: It is expressed in megagrams per cubic metre (Mg/m ).
4 Principle
Two methods, A and B, are given.
In method A, the mass of the test piece and the mass of water equal in volume to the volume of the test
piece are determined using a balance equipped with a pan straddle. The apparent mass of the test piece
when immersed in water is less than that in air by the mass of water displaced, the volume of water
displaced being equal to that of the test piece.
Method B is intended to be used only when it is necessary to cut up the test piece into small pieces to
eliminate air spaces, as in the case of narrow-bore tubing and electric-cable insulation. Measurements
are made using a balance and a density bottle.
5 Test apparatus
Ordinary laboratory apparatus and the following.
5.1 Analytical balance, accurate to ±1 mg.
5.2 Balance pan straddle, of convenient size to support the beaker and permit determination of the
mass of the test piece in water (for method A).
5.3 Beaker, 250 cm capacity (or smaller if necessitated by the design of the balance) (for method A).
5.4 Density bottle (for method B).
6 Test piece
6.1 The test piece shall consist of a piece of the rubber with smooth surfaces, free from cracks and
dust, and having a mass of at least 2,5 g. For method B, the shape of the test piece shall be such as to
permit cutting into suitable pieces (see 11.3).
6.2 A minimum of two test pieces shall be made.
7 Calibration
The test apparatus shall be calibrated in accordance with the schedule given in Annex B.
8 Time-interval between forming and testing
8.1 Unless otherwise specified for technical reasons, the following requirements for time-intervals
shall be observed.
8.2 For all test purposes, the minimum time between forming and testing shall be 16 h.
8.3 For non-product tests, the maximum time between forming and testing shall be 4 weeks and, for
evaluations intended to be comparable, the tests, as far as possible, shall be carried out after the same
time-interval.
8.4 For product tests, whenever possible, the time between forming and testing shall not exceed
3 months. In other cases, tests shall be made within 2 months of the date of receipt by the customer of
the product.
2 © ISO 2018 – All rights reserved
9 Conditioning of test pieces
9.1 Samples and test pieces shall be protected from direct sunlight during the interval between
vulcanization and testing.
9.2 Samples, after such preparation as is necessary, shall be conditioned at a standard laboratory
temperature (that is, 23 °C ± 2 °C or 27 °C ± 2 °C) for at least 3 h before the test pieces are cut from them.
These test pieces may be tested immediately but, if not, they shall be kept at the standard laboratory
temperature until tested. If the preparation involves buffing, the interval between buffing and testing
shall not exceed 72 h.
10 Temperature of test
The test shall normally be carried out at a standard laboratory temperature (23 °C ± 2 °C or 27 °C ± 2 °C),
the same temperature being used throughout one test or series of tests intended to be comparable.
11 Procedure
11.1 Preparation of sample
If fabric is attached to, or embedded in, the sample, it shall be removed before cutting out the test
pieces. The method of removal shall preferably avoid the use of a swelling liquid, but, if necessary, a
suitable non-toxic liquid of low boiling point may be used to wet the contacting surfaces. Care shall be
taken to avoid stretching the rubber during the separation from the fabric, and the liquid, if used, shall
be allowed to evaporate completely from the rubber surfaces after separation. Cloth-marked surfaces
shall be made smooth by buffing in accordance with ISO 23529.
11.2 Method A
11.2.1 Suspend the test piece (see Clause 6) from the hook on the balance (5.1) using a suitable length
of filament so that the bottom of the test piece is about 25 mm above the straddle (5.2
...

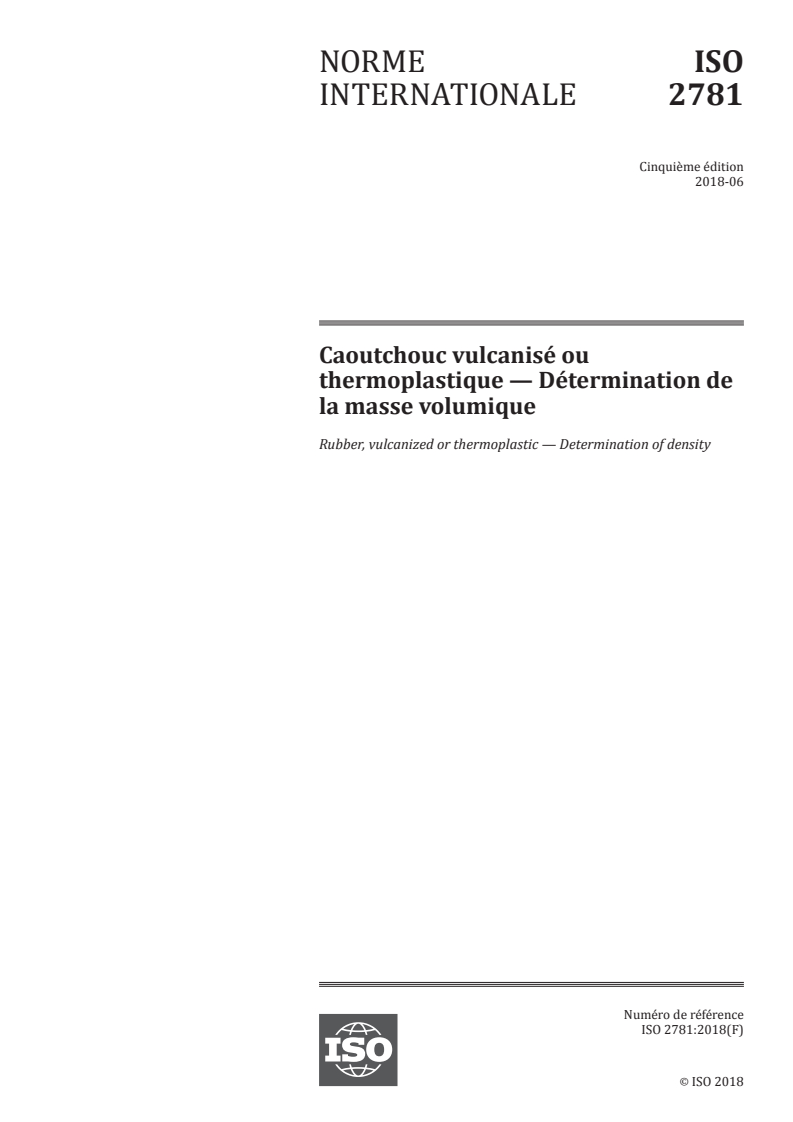

NORME ISO
INTERNATIONALE 2781
Cinquième édition
2018-06
Caoutchouc vulcanisé ou
thermoplastique — Détermination de
la masse volumique
Rubber, vulcanized or thermoplastic — Determination of density
Numéro de référence
©
ISO 2018

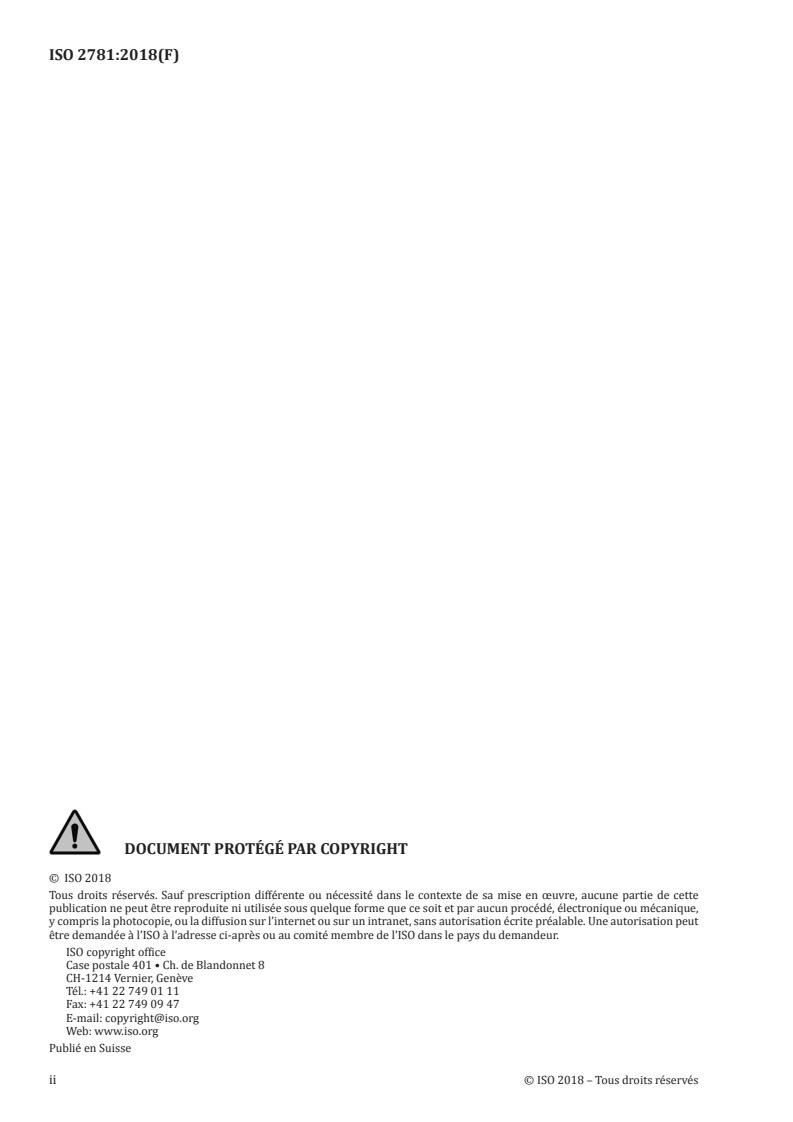

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

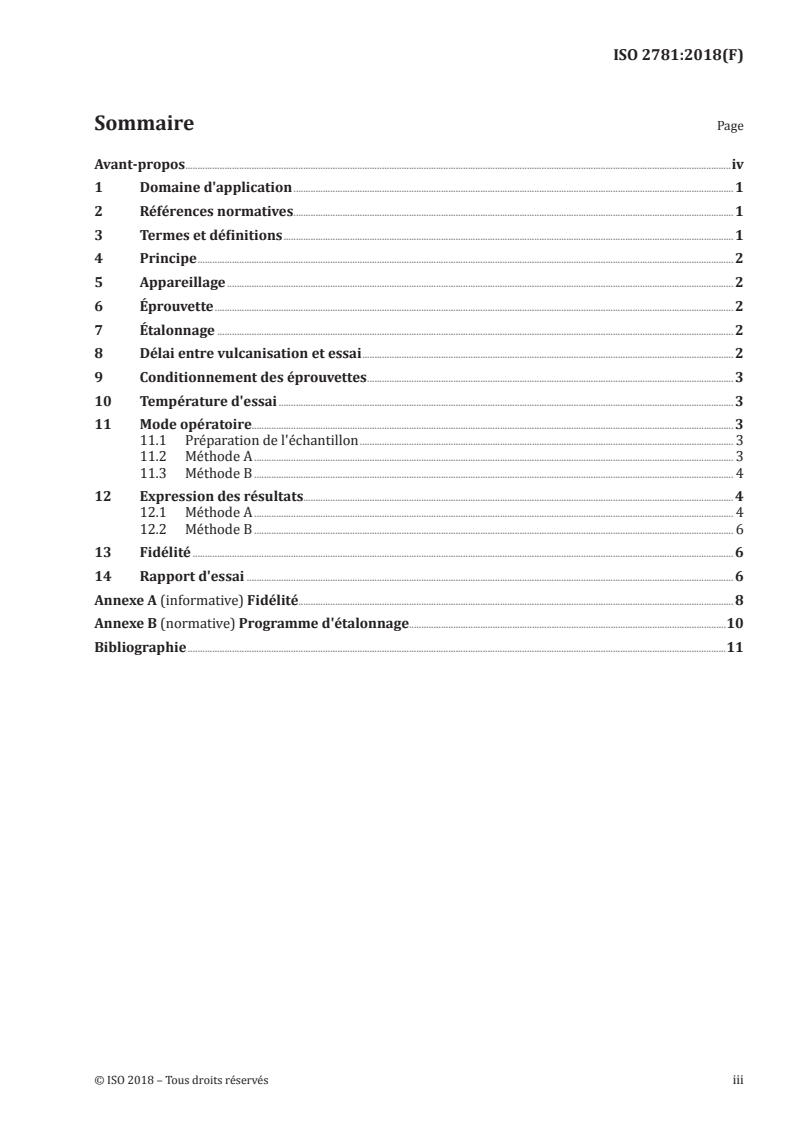

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
5 Appareillage . 2
6 Éprouvette . 2
7 Étalonnage . 2
8 Délai entre vulcanisation et essai . 2
9 Conditionnement des éprouvettes . 3
10 Température d'essai . 3
11 Mode opératoire. 3
11.1 Préparation de l'échantillon . 3
11.2 Méthode A . 3
11.3 Méthode B . 4
12 Expression des résultats. 4
12.1 Méthode A . 4
12.2 Méthode B . 6
13 Fidélité . 6
14 Rapport d'essai . 6
Annexe A (informative) Fidélité. 8
Annexe B (normative) Programme d'étalonnage.10
Bibliographie .11

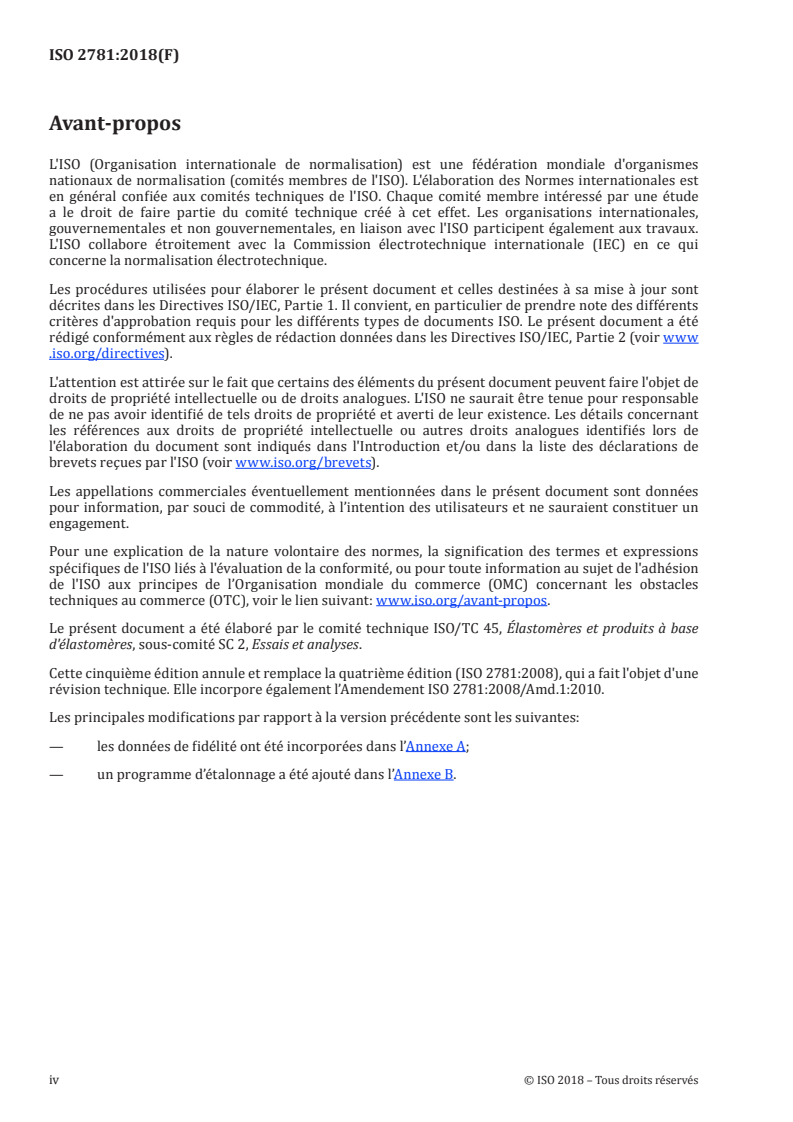

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 2, Essais et analyses.
Cette cinquième édition annule et remplace la quatrième édition (ISO 2781:2008), qui a fait l'objet d'une
révision technique. Elle incorpore également l’Amendement ISO 2781:2008/Amd.1:2010.
Les principales modifications par rapport à la version précédente sont les suivantes:
— les données de fidélité ont été incorporées dans l’Annexe A;
— un programme d’étalonnage a été ajouté dans l’Annexe B.
iv © ISO 2018 – Tous droits réservés
NORME INTERNATIONALE ISO 2781:2018(F)
Caoutchouc vulcanisé ou thermoplastique —
Détermination de la masse volumique
AVERTISSEMENT 1 — Il convient que les utilisateurs du présent document connaissent bien les
pratiques courantes de laboratoire. Le présent document n'a pas la prétention d'aborder tous
les problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l'utilisateur
d'établir des règles appropriées en matière de sécurité et d'hygiène et de déterminer
l’applicabilité de la réglementation nationale en vigueur.
AVERTISSEMENT 2 — Certains modes opératoires spécifiés dans le présent document peuvent
impliquer l'utilisation ou la production de substances, ou la production de déchets, susceptibles
de constituer un danger environnemental localisé. Il convient de se référer à la documentation
appropriée relative à la manipulation et à l'élimination de ces substances en toute sécurité après
utilisation.
1 Domaine d'application
Le présent document spécifie deux méthodes d'essai pour la détermination de la masse volumique de
caoutchouc vulcanisé ou thermoplastique compact.
De telles déterminations sont importantes pour le contrôle de la qualité d'un mélange de caoutchoucs et
pour le calcul de la masse de caoutchouc nécessaire pour produire un volume donné de matériau.
Le présent document ne couvre pas la détermination de la densité du caoutchouc, qui est le rapport
de la masse d'un volume donné de caoutchouc à la masse d'un volume égal d'eau pure à une
température donnée.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 18899:2013, Caoutchouc — Guide pour l'étalonnage du matériel d'essai
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d'essais physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
3.1
masse volumique
masse de l'unité de volume de caoutchouc à une température spécifiée
Note 1 à l'article: Elle est exprimée en mégagrammes par mètre cube (Mg/m ).
4 Principe
Deux méthodes, A et B, sont données.
Dans la méthode A, la masse de l'éprouvette et la masse du volume d'eau égal au volume de l'éprouvette
sont déterminées à l'aide d'une balance équipée d'un plateau et d'un trépied. La masse apparente de
l'éprouvette lorsqu'elle est immergée dans l'eau est inférieure à celle dans l'air d'une quantité égale à la
masse d'eau déplacée, le volume d'eau déplacé étant égal à celui de l'éprouvette.
La méthode B est prévue pour être utilisée uniquement lorsqu'il est nécessaire de découper
l'éprouvette en petits morceaux afin d'éliminer l'air, comme dans le cas de tubes de faible diamètre et
de gaines d'isolation des câbles électriques. Les mesurages sont réalisés au moyen d'une balance et d'un
pycnomètre.
5 Appareillage
Matériel courant de laboratoire et, en particulier, ce qui suit.
5.1 Balance analytique, précise à ±1 mg.
5.2 Balance à plateau et trépied, de dimensions appropriées pour soutenir le bécher et permettre de
déterminer la masse de l'éprouvette dans l'eau (pour la méthode A).
5.3 Bécher, d'une capacité de 250 cm (ou inférieure, si la conception de la balance le nécessite) (pour
la méthode A).
5.4 Pycnomètre (pour la méthode B).
6 Éprouvette
6.1 L'éprouvette doit être composée d'un morceau de caoutchouc de surfaces lisses, sans fissure ni
poussière, et ayant une masse d'au moins 2,5 g. Pour la méthode B, la forme de l'éprouvette doit être telle
qu'elle permette la découpe en morceaux appropriés (voir 11.3).
6.2 Au moins deux éprouvettes doivent être préparées.
7 Étalonnage
L’appareillage d’essai doit être étalonné conformément au programme donné à l’Annexe B.
8 Délai entre vulcanisation et essai
8.1 Sauf spécifications contraires pour raisons techniques, les exigences suivantes concernant les
délais doivent être respectées.
8.2 Pour tous les essais, le délai minimal entre la vulcanisation et l'essai doit être de 16 h.
8.3 Pour les essais réalisés sur des éprouvettes ne provenant pas de produits manufacturés, le délai
maximal entre la vulcanisation et l'essai doit être de 4 semaines et, pour les mesures destinées à être
comparées, les essais doivent, si possible, être réalisés en respectant le même délai.
2 © ISO 2018 – Tous droits réservés
8.4 Pour les essais sur des éprouvettes provenant d'articles manufacturés, le délai entre la vulcanisation
et l'essai ne doit pas, si possible, dépasser 3 mois. Dans les autres cas, les essais doivent être réalisés dans
les 2 mois qui suivent la date de réception du produit par le client.
9 Conditionnement des éprouvettes
9.1 Entre la vulcanisation et l'essai, les échantillons et les éprouvettes doivent être protégés de la
lumière solaire directe.
9.2 Après préparation si nécessaire, les échantillons doivent être conditionnés à la température
normale de laboratoire (c'est-à-dire 23 °C ± 2 °C ou 27 °C ± 2 °C) durant au moins 3 h avant le découpage
des éprouvettes à partir des échantillons.
Ces éprouvettes peuvent être soumises immédiatement à essai mais, dans le cas contrair
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
