ISO 19630:2025
(Main)Fine ceramics (advanced ceramics, advanced technical ceramics) — Methods of test for reinforcements — Determination of tensile properties of filaments at ambient temperature
Fine ceramics (advanced ceramics, advanced technical ceramics) — Methods of test for reinforcements — Determination of tensile properties of filaments at ambient temperature
This document specifies the conditions for determination of the tensile properties of single filaments of ceramic fibre such as the tensile strength, Young modulus and fracture strain. This document applies to continuous ceramic filaments taken from tows, yarns, braids and knittings, which have strain to fracture less than or equal to 5 %. This document does not apply to carbon fibres that exhibit a nonlinear stress-strain curve. This document does not apply to checking the homogeneity of strength properties of fibres, or to assessing the effects of volume under stress. Methods of estimation of strength statistical parameters are indicated.
Céramiques techniques — Méthodes d’essai pour renforts — Détermination des propriétés en traction des filaments à température ambiante
Le présent document spécifie les conditions de détermination des propriétés en traction d’un filament individuel de fibre céramique, comme la résistance en traction, le module de Young et la déformation à la rupture. Le présent document s’applique à des filaments céramiques continus issus de mèches, fils, tresses et tricots ayant des déformations à la rupture inférieures ou égales à 5 %. Le présent document ne s’applique pas aux fibres de carbone qui présentent une courbe contrainte/déformation non linéaire. Le présent document ne permet pas de contrôler l’homogénéité des propriétés de résistance des fibres, ni d’évaluer les effets de volume sous contrainte. Des méthodes d’estimation des paramètres statistiques de résistance sont indiquées.
General Information
Relations
Standards Content (Sample)
International
Standard
ISO 19630
Second edition
Fine ceramics (advanced ceramics,
2025-11
advanced technical ceramics) —
Methods of test for reinforcements
— Determination of tensile
properties of filaments at ambient
temperature
Céramiques techniques — Méthodes d’essai pour renforts
— Détermination des propriétés en traction des filaments à
température ambiante
Reference number
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms, definitions and symbols . 1
4 Principle . 3
5 Apparatus . 3
6 Test specimen gauge lengths . 3
7 Test specimen preparation . 3
8 Number of test specimens . 4
9 Test procedure . 5
9.1 Displacement rate .5
9.2 Determination of the gauge length .5
9.3 Determination of the initial cross-section area .5
9.4 Testing technique .5
9.4.1 General .5
9.4.2 Load cell .5
9.4.3 Test specimen mounting .5
9.4.4 Measurements .5
9.4.5 Test validity .6
10 Calculation of results . 6
10.1 Tensile strength .6
10.1.1 Determination of maximum tensile force .6
10.1.2 Calculation of tensile strength .6
10.2 Calculation of the load train compliance,C .6
l
10.3 Strain .7
10.4 Young modulus .8
10.5 Fracture strain .8
11 Statistics . . 8
12 Test report . 9
iii
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 206, Fine ceramics, in collaboration with
the European Committee for Standardization (CEN) Technical Committee CEN/TC 184, Advanced technical
ceramics, in accordance with the Agreement on technical cooperation between ISO and CEN (Vienna
Agreement).
This second edition cancels and replaces the first edition (ISO 19630:2017) which has been technically
revised.
The main changes are as follows:
— Clause 3 updated;
— Clause 6 completely revised;
— Clause 8 updated;
— Clause 11 added;
— editorially revised.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
International Standard ISO 19630:2025(en)
Fine ceramics (advanced ceramics, advanced technical
ceramics) — Methods of test for reinforcements —
Determination of tensile properties of filaments at ambient
temperature
1 Scope
This document specifies the conditions for determination of the tensile properties of single filaments of
ceramic fibre such as the tensile strength, Young modulus and fracture strain.
This document applies to continuous ceramic filaments taken from tows, yarns, braids and knittings, which
have strain to fracture less than or equal to 5 %.
This document does not apply to carbon fibres that exhibit a nonlinear stress-strain curve. This document
does not apply to checking the homogeneity of strength properties of fibres, or to assessing the effects of
volume under stress. Methods of estimation of strength statistical parameters are indicated.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 7500-1, Metallic materials — Calibration and verification of static uniaxial testing machines — Part 1:
Tension/compression testing machines — Calibration and verification of the force-measuring system
ISO 19634, Fine ceramics (advanced ceramics, advanced technical ceramics) — Ceramic composites — Notations
and symbols
ISO 20501, Fine ceramics (advanced ceramics, advanced technical ceramics) — Weibull statistics for strength data
EN 1007-3, Advanced technical ceramics — Ceramic composites — Methods of test for reinforcements — Part 3:
Determination of filament diameter and cross-section area
3 Terms, definitions and symbols
For the purposes of this document, the terms and definitions given in ISO 19634 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
gauge length
L
initial distance between two reference points on the filament
3.2
test specimen length
L
f
initial inner distance between the gripped ends of the filament
3.3
initial cross-section area
S
initial area of the cross section of the filament within the gauge length (3.1)
3.4
maximum tensile force
F
m
highest recorded force during a tensile test on the specimen when tested to failure
3.5
tensile stress
σ
ratio of the force carried by the test piece by the initial cross-section area (3.3)
3.6
tensile strength
σ
m
ratio of the maximum tensile force (3.4) to the initial cross-section area (3.3)
3.7
longitudinal deformation
A
increase of the gauge length caused by an applied load
3.8
total compliance
C
t
ratio of deformation to the cor
...

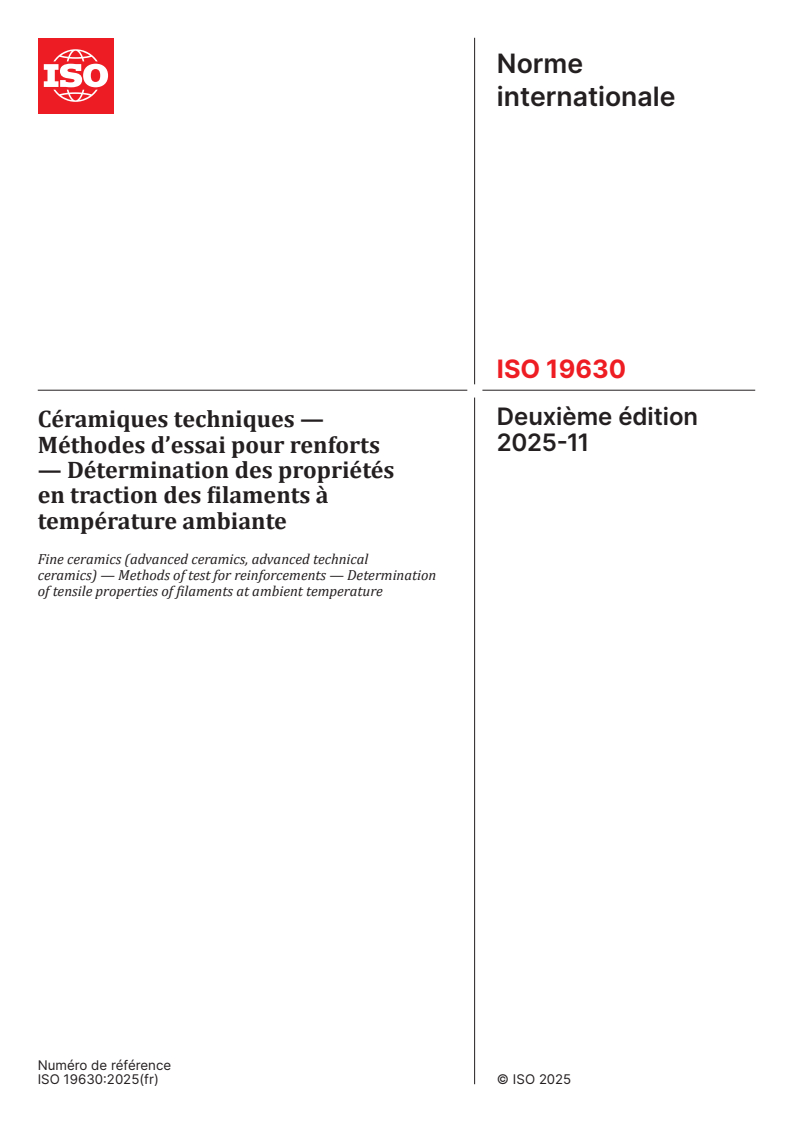

Norme
internationale

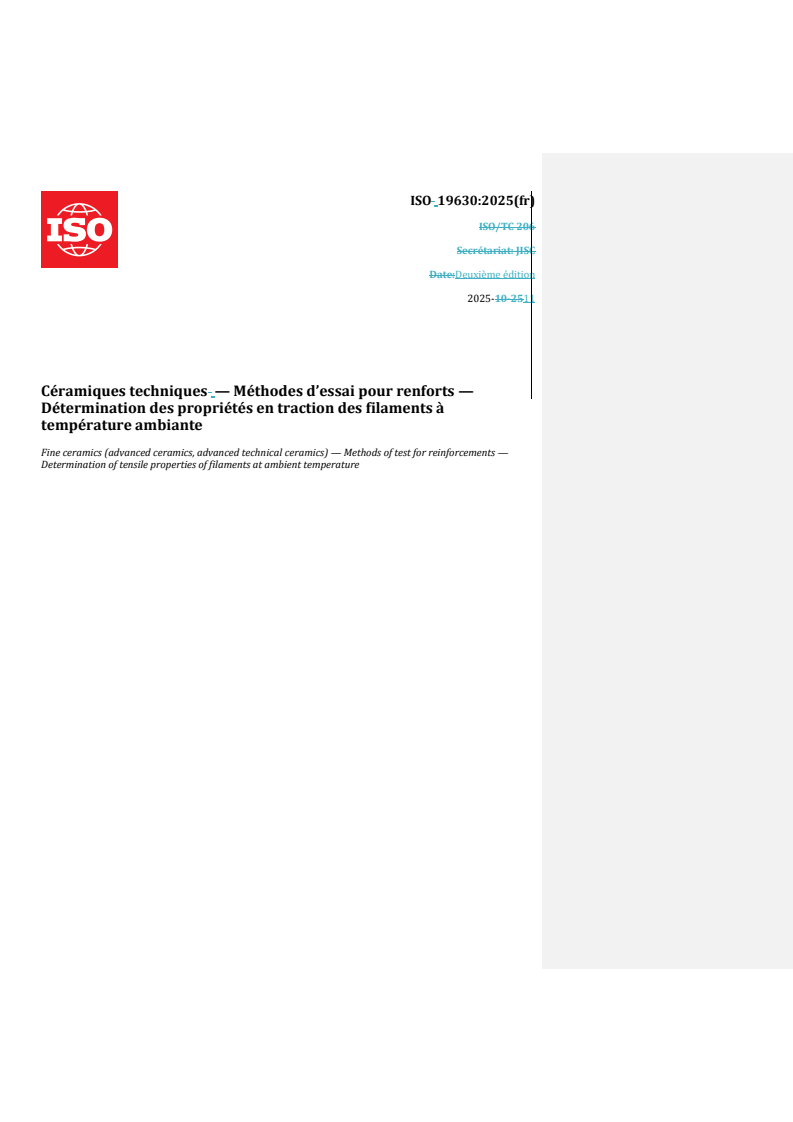

ISO 19630
Deuxième édition
Céramiques techniques —
2025-11
Méthodes d’essai pour renforts
— Détermination des propriétés
en traction des filaments à
température ambiante
Fine ceramics (advanced ceramics, advanced technical
ceramics) — Methods of test for reinforcements — Determination
of tensile properties of filaments at ambient temperature
Numéro de référence

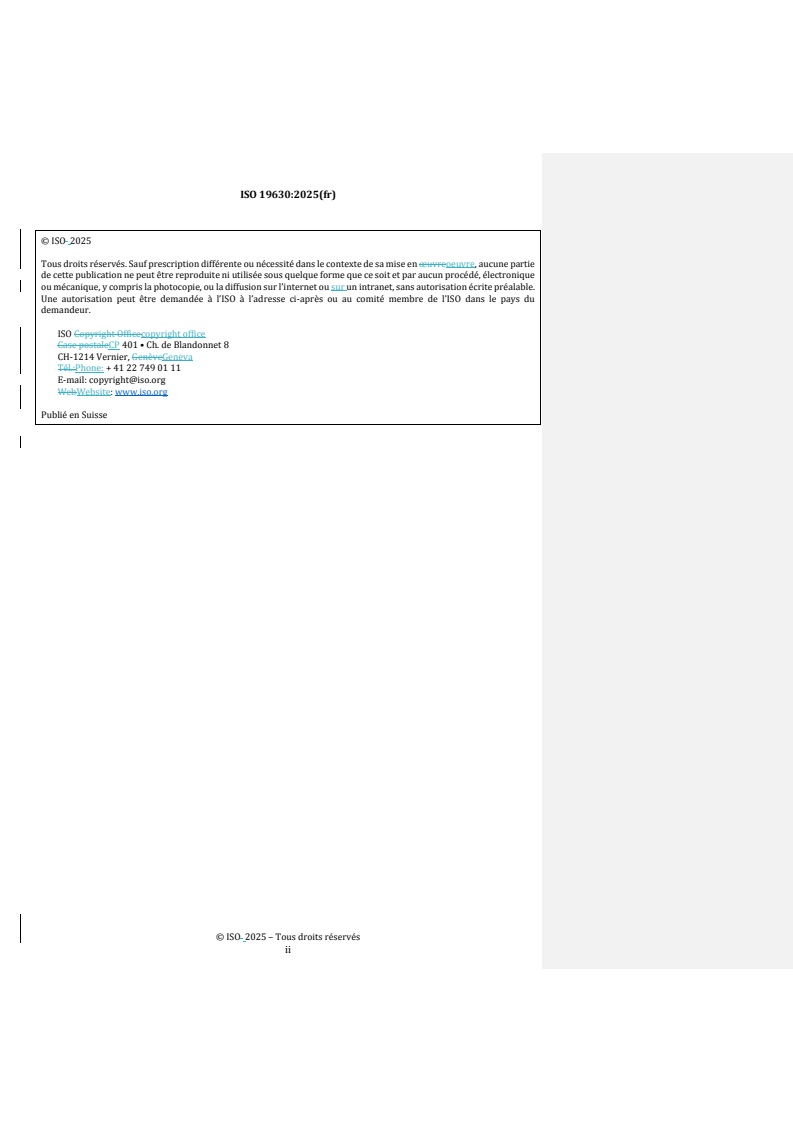

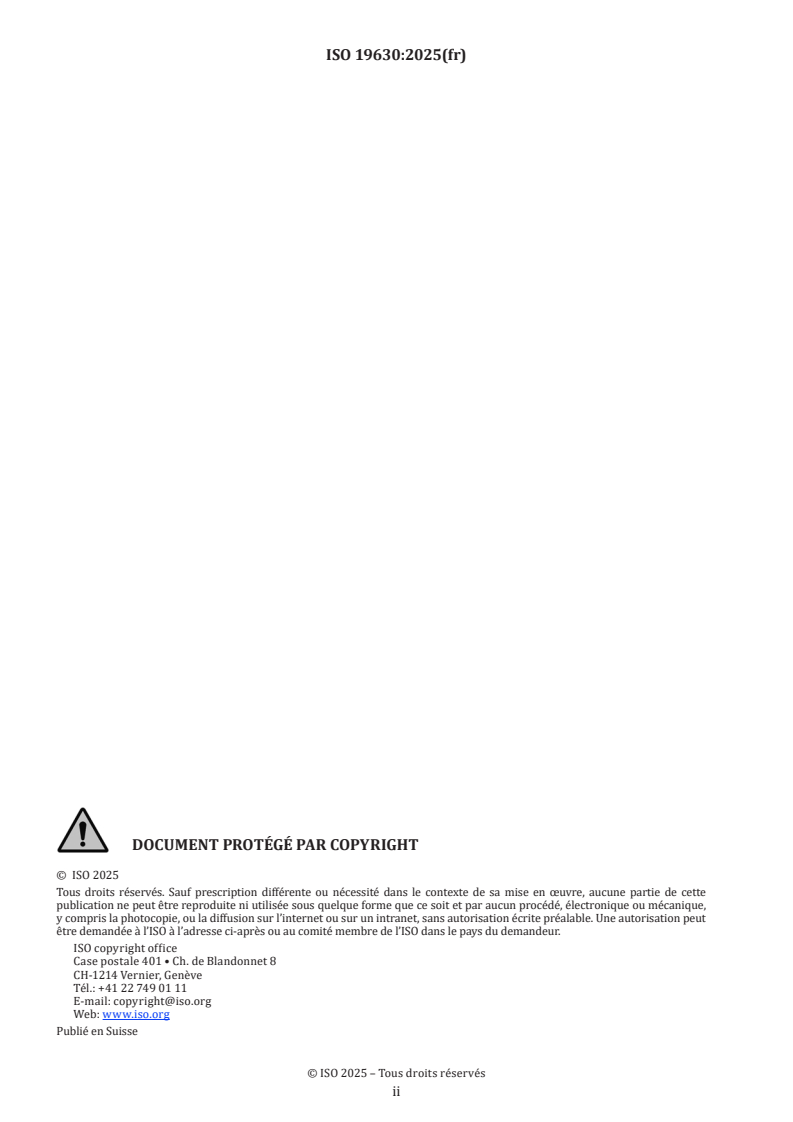

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes, définitions et symboles . 1
4 Principe. 3
5 Appareillage . 3
6 Longueurs de jauge de l’éprouvette . 3
7 Préparation des éprouvettes . 3
8 Nombre d’éprouvettes . 5
9 Mode opératoire d’essai . 5
9.1 Vitesse de déplacement .5
9.2 Détermination de la longueur de jauge .5
9.3 Détermination de l’aire initiale de la section transversale .5
9.4 Technique d’essai .6
9.4.1 Généralités .6
9.4.2 Dynamomètre .6
9.4.3 Montage de l’éprouvette .6
9.4.4 Mesurages.6
9.4.5 Validité de l’essai .6
10 Calcul des résultats . 6
10.1 Résistance en traction .6
10.1.1 Détermination de la force de traction maximale .6
10.1.2 Calcul de la résistance en traction .7
10.2 Calcul de la complaisance du dispositif d’application de l’effort, C .7
l
10.3 Déformation .8
10.4 Module de Young .9
10.5 Déformation à la rupture .9
11 Statistiques . 9
12 Rapport d’essai . 10
iii
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l’adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de
l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 206, Céramiques techniques, en
collaboration avec le comité technique CEN/TC 184, Céramiques techniques avancées, du Comité européen
de normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de
Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 19630:2017), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— l’Article 3 a été mis à jour;
— l’Article 6 a été complètement révisé;
— l’Article 8 a été mis à jour;
— l’Article 11 a été ajouté;
— une révision éditoriale a été effectuée.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
iv
Norme internationale ISO 19630:2025(fr)
Céramiques techniques — Méthodes d’essai pour renforts
— Détermination des propriétés en traction des filaments à
température ambiante
1 Domaine d’application
Le présent document spécifie les conditions de détermination des propriétés en traction d’un filament
individuel de fibre céramique, comme la résistance en traction, le module de Young et la déformation à la
rupture.
Le présent document s’applique à des filaments céramiques continus issus de mèches, fils, tresses et tricots
ayant des déformations à la rupture inférieures ou égales à 5 %.
Le présent document ne s’applique pas aux fibres de carbone qui présentent une courbe contrainte/
déformation non linéaire. Le présent document ne permet pas de contrôler l’homogénéité des propriétés
de résistance des fibres, ni d’évaluer les effets de volume sous contrainte. Des méthodes d’estimation des
paramètres statistiques de résistance sont indiquées.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 7500-1, Matériaux métalliques — Étalonnage et vérification des machines pour essais statiques uniaxiaux —
Partie 1: Machines d'essai de traction/compression — Étalonnage et vérification du système de mesure de force
ISO 19634, Céramiques techniques — Céramiques composites — Notations et symboles
ISO 20501, Céramiques techniques — Analyse statistique de Weibull des données de résistance à la rupture
EN 1007-3, Céramiques techniques avancées — Céramiques composites — Méthodes d’essai pour
renforcements — Partie 3: Détermination du diamètre et de la surface de la section transversale des filaments
3 Termes, définitions et symboles
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 19634 ainsi que les
suivants, s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
longueur de jauge
L
distance initiale entre deux points de référence du filament
3.2
longueur de l’éprouvette
L
f
distance intérieure initiale entre les extrémités fixées du filament
3.3
aire initiale de la section transversale
S
aire initiale de la section transversale du filament sur toute la longueur de jauge (3.1)
3.4
force de traction maximale
F
m
force la plus élevée enregistrée au cours d’un essai de traction jusqu’à rupture sur une éprouvette
3.5
contrainte de traction
σ
rapport de la force supportée par l’éprouvette et de l’aire initiale de la section transversale (3.3)
3.6
résistance en traction
σ
m
rapport entre la force de traction maximale (3.4) et l’aire initiale de la section transversale (3.3)
3.7
déformation longitudinale
A
augmentation de la longueur de jauge causée par la charge appliquée
3.8
complaisance totale
C
t
rapport de l’allongement ou l’accourcissement à la force correspondante pendant l’essai de traction
3.9
complaisance du dispositif d’application de l’effort
C
l
rapport du déplacement de la traverse, sans tenir compte de la contribution de l’éprouvette, à la force
correspondante pendant l’essai de traction
3.10
déformation
ε
rapport de la déformation longitudinale (3.7) à la longueur de jauge (3.1) défini par A/L
3.11
déformation à la rupture
ε
m
déformation (3.10) au moment de la rupture du filament
3.12
module de Young
E
pente de la partie linéaire de la courbe contrainte/déformation lorsque la partie linéaire part de l’origine
3.13
unité élémentaire
plus petite unité commercialement disponible d’un produit donné
Note 1 à l'article: Pour les fibres, il s’agit généralement d’une bobine.
...
ISO 19630:2025(fr)
ISO/TC 206
Secrétariat: JISC
Date:Deuxième édition
2025-10-2511
Céramiques techniques — Méthodes d’essai pour renforts —
Détermination des propriétés en traction des filaments à
température ambiante
Fine ceramics (advanced ceramics, advanced technical ceramics) — Methods of test for reinforcements —
Determination of tensile properties of filaments at ambient temperature
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvreoeuvre, aucune partie
de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique
ou mécanique, y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable.
Une autorisation peut être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du
demandeur.
ISO Copyright Officecopyright office
Case postaleCP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, GenèveGeneva
Tél.:Phone: + 41 22 749 01 11
E-mail: copyright@iso.org
WebWebsite: www.iso.org
Publié en Suisse
© ISO 2025 – Tous droits réservés
ii
Sommaire
Avant-propos . iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes, définitions et symboles . 1
4 Principe . 3
5 Appareillage . 3
6 Longueurs de jauge de l’éprouvette. 3
7 Préparation des éprouvettes . 4
8 Nombre d’éprouvettes . 5
9 Mode opératoire d’essai . 5
10 Calcul des résultats . 6
11 Statistiques . 9
12 Rapport d’essai . 9
Bibliographie . 11
Avant-propos . iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes, définitions et symboles . 1
4 Principe . 3
5 Appareillage . 3
6 Longueurs de jauge de l’éprouvette. 3
7 Préparation des éprouvettes . 4
8 Nombre d’éprouvettes . 6
9 Mode opératoire d’essai . 6
10 Calcul des résultats . 7
11 Statistiques . 10
12 Rapport d’essai . 10
© ISO 2025 – Tous droits réservés
iii
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux de
normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général confiée
aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont décrites
dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents critères
d’approbation requis pour les différents types de documents ISO. Le présent document a été rédigé
conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois, il
y a lieu d’avertir les responsables de la mise en application du présent document que des informations plus
récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l’adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions spécifiques
de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux
principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au commerce
(OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 206, Céramiques techniques, en
collaboration avec le comité technique CEN/TC 184, Céramiques techniques avancées, du Comité européen de
normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de
Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 19630:2017), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— — l’Article 33 a été mis à jour;
— — l’Article 66 a été complètement révisé;
— — l’Article 88 a été mis à jour;
— — l’Article 1111 a été ajouté;
— — une révision éditoriale a été effectuée.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se Commented [eXtyles1]: The URL
www.iso.org/fr/members.html has been redirected to
trouve à l’adresse www.iso.org/fr/members.html.www.iso.org/fr/members.html.
https://www.iso.org/fr/members.html. Please verify the URL.
© ISO 2025 – Tous droits réservés
iv
Norme internationale ISO 19630:2025(fr)
Céramiques techniques — Méthodes d’essai pour renforts —
Détermination des propriétés en traction des filaments à température
ambiante
1 Domaine d’application
Le présent document spécifie les conditions de détermination des propriétés en traction d’un filament
individuel de fibre céramique, comme la résistance en traction, le module de Young et la déformation à la
rupture.
Le présent document s’applique à des filaments céramiques continus issus de mèches, fils, tresses et tricots
ayant des déformations à la rupture inférieures ou égales à 5 %.
Le présent document ne s’applique pas aux fibres de carbone qui présentent une courbe
contrainte/déformation non linéaire. Le présent document ne permet pas de contrôler l’homogénéité des
propriétés de résistance des fibres, ni d’évaluer les effets de volume sous contrainte. Des méthodes
d’estimation des paramètres statistiques de résistance sont indiquées.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur contenu,
des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 7500-ISO 7500-1, Matériaux métalliques — Étalonnage et vérification des machines pour essais
statiques uniaxiaux — Partie 1: Machines d'essai de traction/compression — Étalonnage et vérification du
système de mesure de force
ISO 19634, Céramiques techniques — Céramiques composites — Notations et symboles
Commented [eXtyles2]: ISO 19634: current stage is 50.00
ISO 20501, Céramiques techniques — Analyse statistique de Weibull des données de résistance à la
rupture
EN 1007-ISO 19634, Céramiques techniques — Céramiques composites — Notations et symboles
ISO 20501, Céramiques techniques — Analyse statistique de Weibull des données de résistance à la rupture
EN 1007-3, Céramiques techniques avancées — Céramiques composites — Méthodes d’essai pour
renforcements — Partie 3: Détermination du diamètre et de la surface de la section transversale des
filaments
3 Termes, définitions et symboles
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 19634 ainsi que les suivants,
s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
ISO 19630:2025(fr)
— — ISO Online browsing platform: disponible à l’adresse
https://www.iso.org/obphttps://www.iso.org/obp
— — IEC Electropedia: disponible à l’adresse
https://www.electropedia.org/https://www.electropedia.org/
3.1 3.1
longueur de jauge
L
distance initiale entre deux points de référence du filament
3.2 3.2
longueur de l’éprouvette
L
f
distance intérieure initiale entre les extrémités fixées du filament
3.3 3.3
aire initiale de la section transversale
S
aire initiale de la section transversale du filament sur toute la longueur de jauge (3.1)(Error! Reference
source not found.)
3.4 3.4
force de traction maximale
F
m
force la plus élevée enregistrée au cours d’un essai de traction jusqu’à rupture sur une éprouvette
3.5 3.5
contrainte de traction
σ
rapport de la force supportée par l’éprouvette et de l’aire initiale de la section transversale (3.3)(Error!
Reference source not found.)
3.6 3.6
résistance en traction
σ
m
rapport entre la force de traction maximale (3.4)(Error! Reference source not found.) et l’aire initiale de la
section transversale (3.3)(Error! Reference source not found.)
3.7 3.7
déformation longitudinale
A
augmentation de la longueur de jauge causée par la charge appliquée
3.8 3.8
complaisance totale
Ct
rapport de l’allongement ou l’accourcissement à la force correspondante pendant l’essai de traction
3.9 3.9
complaisance du dispositif d’application de l’effort
Cl
rapport du déplacement de la traverse, sans tenir compte de la contribution de l’éprouvette, à la force
correspondante pendant l’essai de traction
© ISO 2025 – Tous droits réservés
ISO 19630:2025(fr)
3.10 3.10
déformation
ε
rapport de la déformation longitudinale (3.7)(Error! Reference source not found.) à la longueur de jauge
(3.1)(Error! Reference source not found.) défini par A/L0
3.11 3.11
déformation à la rupture
ε
m
déformation (3.10)(Error! Reference source not found.) au moment de la rupture du filament
3.12 3.12
module de Young
E
pente de la partie linéaire de la courbe contrainte/déformation lorsque la partie linéaire part de l’origine
3.13 3.13
unité élémentaire
plus petite unité commercialement disponible d’un produit donné
Note 1 à l’article l'article: Pour les fibres, il s’agit généralement d’une bobine.
4 Principe
Un filament céramique est chargé en traction. L’essai est réalisé à une vitesse de déplacement constante
jusqu’à la rupture. La force et le déplacement de la traverse sont mesurés et enregistrés simultanément. La
déformation longitudinale est déterminée à partir du déplacement de la traverse à l’aide d’une correction de
la complaisance, si nécessaire.
5 Appareillage
5.1 5.1 Machine d’essai, qui doit être munie d’un système de mesure de la force appliquée à
l’éprouvette devant être conforme à la qualité 1 selon l’ISO 7500--1. De plus, la machine doit être équipée d’un
système de mesure du déplacement de la traverse avec une précision inférieure à 1 µm.
5.2 5.2 Dispositif d’application de l’effort, dans lequel les mors doivent maintenir l’éprouvette
alignée avec la direction de l’effort. Il faut éviter tout glissement du filament dan
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
