ISO 4437-3:2014
(Main)Plastics piping systems for the supply of gaseous fuels — Polyethylene (PE) — Part 3: Fittings
Plastics piping systems for the supply of gaseous fuels — Polyethylene (PE) — Part 3: Fittings
ISO 4437-3:2014 specifies the characteristics of fusion fittings made from polyethylene (PE) as well as of mechanical fittings for piping systems in the field of the supply of gaseous fuels. It also specifies the test parameters for the test methods referred to in this part of ISO 4437. In conjunction with ISO 4437‑1, ISO 4437‑2, ISO 4437‑4, and ISO 4437‑5, it is applicable to PE pipes, fittings and valves, their joints, and joints with components of PE and other materials intended to be used under the following conditions: the maximum operating pressure (MOP) is based on the design stress, determined from the compound minimum required strength (MRS) divided by the C factor, and taking into account rapid crack propagation (RCP) requirements; and a temperature of 20 °C is taken as reference temperature for the design basis. ISO 4437-3:2014 is applicable for fittings of the following types: electrofusion socket fittings; electrofusion saddle fittings; spigot end fittings (for butt fusion using heated tools and electrofusion socket fusion); socket fusion fittings; and mechanical fittings.
Systèmes de canalisations en matières plastiques pour la distribution de combustibles gazeux — Polyéthylène (PE) — Partie 3: Raccords
General Information
Relations
Standards Content (Sample)
DRAFT INTERNATIONAL STANDARD ISO/DIS 4437-3
ISO/TC 138/SC 4 Secretariat: NEN
Voting begins on Voting terminates on
2012-09-16 2012-12-16
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ ПО СТАНДАРТИЗАЦИИ ORGANISATION INTERNATIONALE DE NORMALISATION
Plastics piping systems for the supply of gaseous fuels —
Polyethylene (PE) —
Part 3:
Fittings
Systèmes de canalisations en matières plastiques pour la distribution de combustibles gazeux —
Polyéthylène (PE) —
Partie 3: Raccords
[Revision of third edition (ISO 4437:2007, ISO 8085-1:2001, ISO 8085-2:2001 and ISO 8085-3:2001)]
ICS 75.200; 83.140.30
To expedite distribution, this document is circulated as received from the committee
secretariat. ISO Central Secretariat work of editing and text composition will be undertaken at
publication stage.
Pour accélérer la distribution, le présent document est distribué tel qu'il est parvenu du
secrétariat du comité. Le travail de rédaction et de composition de texte sera effectué au
Secrétariat central de l'ISO au stade de publication.
THIS DOCUMENT IS A DRAFT CIRCULATED FOR COMMENT AND APPROVAL. IT IS THEREFORE SUBJECT TO CHANGE AND MAY NOT BE
REFERRED TO AS AN INTERNATIONAL STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS BEING ACCEPTABLE FOR INDUSTRIAL, TECHNOLOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON OCCASION HAVE TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL TO BECOME
STANDARDS TO WHICH REFERENCE MAY BE MADE IN NATIONAL REGULATIONS.
RECIPIENTS OF THIS DRAFT ARE INVITED TO SUBMIT, WITH THEIR COMMENTS, NOTIFICATION OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPORTING DOCUMENTATION.
© International Organization for Standardization, 2012
ISO/DIS 4437-3
Copyright notice
This ISO document is a Draft International Standard and is copyright-protected by ISO. Except as permitted
under the applicable laws of the user’s country, neither this ISO draft nor any extract from it may be
reproduced, stored in a retrieval system or transmitted in any form or by any means, electronic,
photocopying, recording or otherwise, without prior written permission being secured.
Requests for permission to reproduce should be addressed to either ISO at the address below or ISO’s
member body in the country of the requester.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Reproduction may be subject to royalty payments or a licensing agreement.
Violators may be prosecuted.
ii © ISO 2012 – All rights reserved
ISO/DIS 4437-3
Contents Page
Foreword.v
Introduction . vi
1 Scope .1
2 Normative references .1
3 Terms and definitions, symbols and abbreviations.3
4 Material .4
4.1 PE Compound .4
4.2 Material for non-polyethylene parts.4
4.2.1 General.4
4.2.2 Metal parts.4
4.2.3 Elastomers.5
4.2.4 Other materials.5
5 General characteristics .5
5.1 Appearance .5
5.2 Colour .5
5.3 Design .5
5.4 Appearance of factory made joints.5
5.5 Electrical characteristics for electrofusion fittings.5
6 Geometrical characteristics.6
6.1 Measurement of dimensions .6
6.2 Dimensions of electrofusion socket fittings.6
6.2.1 Diameters and lengths of electrofusion sockets.6
6.2.2 Wall thicknesses.7
6.2.3 Out-of-roundness of the bore of a fitting (at any point).8
6.2.4 Spigots.8
6.2.5 Other dimensions .8
6.3 Dimensions of electrofusion saddle fittings.8
6.4 Dimensions of spigot end fittings.9
6.4.1 Diameters and lengths .9
6.4.2 Wall thickness of the fusion end.11
6.4.3 Wall thickness of the fitting body .11
6.4.4 Other dimensions .12
6.5 Dimensions of mechanical fittings .12
6.5.1 General.12
6.5.2 Mechanical fittings with polyethylene spigot ends.12
6.5.3 Mechanical fittings with polyethylene electrofusion sockets.12
6.5.4 Threads .12
7 Mechanical characteristics .12
7.1 General.12
7.2 Requirements.13
7.3 Performance requirements .15
8 Physical characteristics.16
8.1 Conditioning.16
8.2 Requirements.16
9 Performance requirements .16
10 Marking .17
10.1 General.17
ISO/DIS 4437-3
10.2 Minimum required marking of fittings . 17
10.3 Additional marking. 18
10.4 Fusion system recognition . 18
11 Delivery conditions . 18
Annex A (normative) Socket fusion fittings. 19
Annex B (informative) Examples of typical terminal connection for electrofusion fittings. 21
Annex C (normative) Short-term pressure test method . 24
C.1 Principle . 24
C.2 Apparatus. 24
C.3 Test piece. 24
C.4 Procedure. 24
C.5 Test report. 25
Annex D (normative) Tensile test for fitting/pipe assemblies. 26
D.1 Principle . 26
D.2 Apparatus. 26
D.3 Test piece. 26
D.4 Procedure. 26
D.5 Test report. 26
Annex E (normative) Formulae for calculating the equivalent dimensions of non metric fitting
series. 26
Bibliography . 29
iv © ISO 2012 – All rights reserved
ISO/DIS 4437-3
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 4437-3 was prepared by Technical Committee ISO/TC 138, Plastics pipes, fittings and valves for the
transport of fluids, Subcommittee SC 4, Plastics pipes and fittings for the supply of gaseous fuels.
This fourth edition, together with the other parts of ISO 4437, cancels and replaces ISO 4437:2007 and ISO
8085-1/2/3:2001, of which it constitutes a technical revision.
ISO 4437 consists of th
...

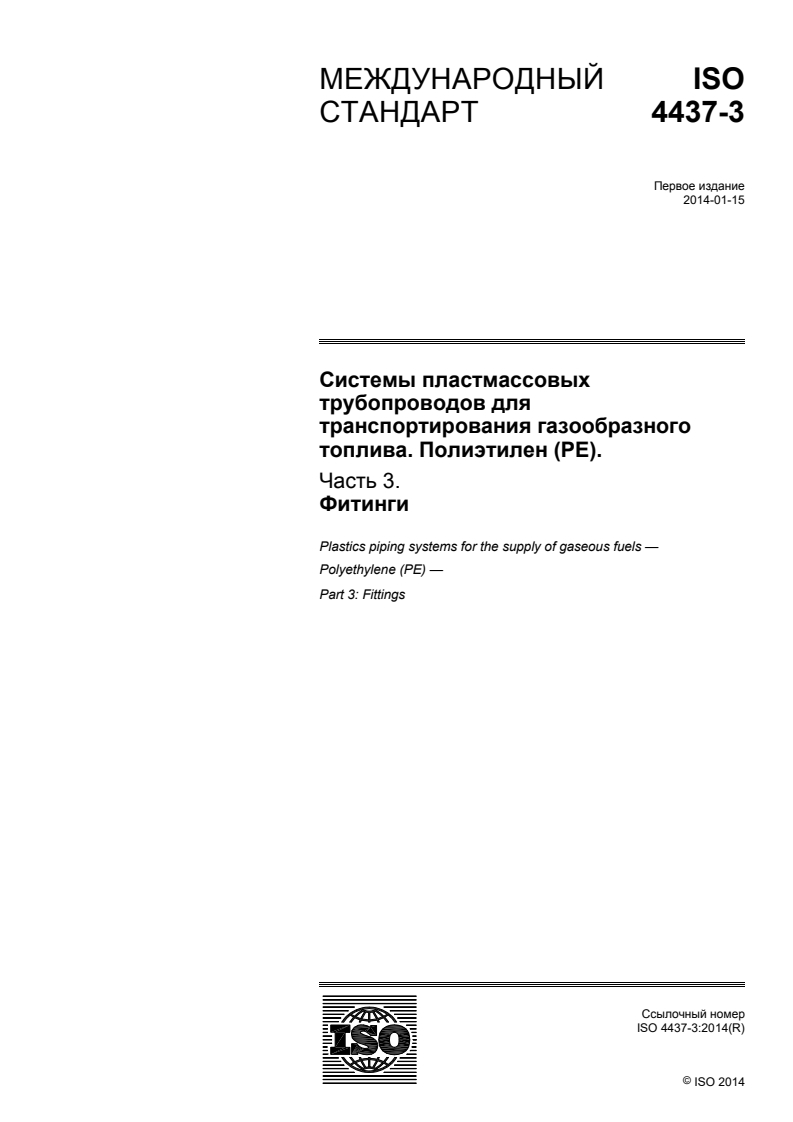

INTERNATIONAL ISO
STANDARD 4437-3
First edition
2014-01-15
Plastics piping systems for the supply
of gaseous fuels — Polyethylene
(PE) —
Part 3:
Fittings
Systèmes de canalisations en matières plastiques pour la distribution
de combustibles gazeux — Polyéthylène (PE) —
Partie 3: Raccords
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved

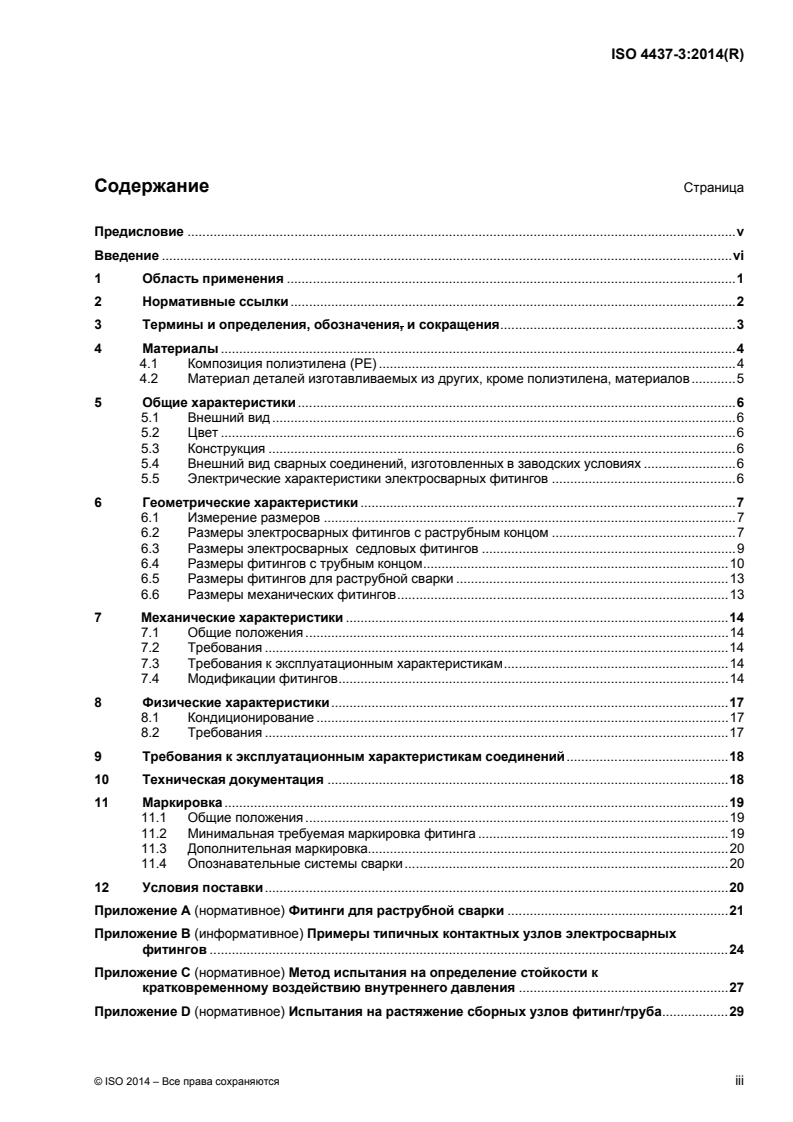

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions, symbols, and abbreviations . 3
4 Materials . 4
4.1 PE compound . 4
4.2 Material for non-polyethylene parts . 4
5 General characteristics . 5
5.1 Appearance . 5
5.2 Colour . 5
5.3 Design . 5
5.4 Appearance of factory made joints . 5
5.5 Electrical characteristics for electrofusion fittings . 5
6 Geometrical characteristics . 6
6.1 Measurement of dimensions . 6
6.2 Dimensions of electrofusion socket fittings . 6
6.3 Dimensions of electrofusion saddle fittings . 8
6.4 Dimensions of spigot end fittings . 9
6.5 Dimensions of socket fusion fittings .12
6.6 Dimensions of mechanical fittings .12
7 Mechanical characteristics .12
7.1 General .12
7.2 Requirements .13
7.3 Performance requirements .13
7.4 Modifications of the fitting .13
8 Physical characteristics .16
8.1 Conditioning .16
8.2 Requirements .16
9 Performance requirements .17
10 Technical file .17
11 Marking .18
11.1 General .18
11.2 Minimum required marking of fittings .18
11.3 Additional marking .19
11.4 Fusion system recognition .19
12 Delivery conditions
.........................................................................................................................................................................................19
Annex A (normative) Socket fusion fittings .20
Annex B (informative) Examples of typical terminal connection for electrofusion fittings .22
Annex C (normative) Short-term pressure test method .25
Annex D (normative) Tensile test for fitting/pipe assemblies .27
Annex E (informative) Formulae for calculating the equivalent dimensions of non-metric
electrofusion socket fitting series .29
Bibliography .31
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 138, Plastics pipes, fittings and valves for the
transport of fluids, Subcommittee SC 4, Plastics pipes and fittings for the supply of gaseous fuels.
This first edition of ISO 4437-3 together with the first editions of ISO 4437-1, ISO 4437-2 and ISO 4437-5
cancel and replace ISO 4437:2007, ISO 8085-1:2001, ISO 8085-2:2001 and ISO 8085-3:2001, of which
they constitute a technical revision.
ISO 4437 consists of the following parts, under the general title Plastics piping systems for the supply of
gaseous fuels — Polyethylene (PE):
— Part 1: General
— Part 2: Pipes
— Part 3: Fittings
— Part 4: Valves
— Part 5: Fitness for purpose of the system
iv © ISO 2014 – All rights reserved
Introduction
This part of ISO 4437 specifies the requirements for a piping system and its components made from
polyethylene (PE), and which is intended to be used for the supply of gaseous fuels.
Requirements and test methods for material and components, other than fittings, are specified in
ISO 4437-1, ISO 4437-2, and ISO 4437-4.
Characteristics for fitness for purpose of the system are covered in ISO 4437-5.
[1]
Recommended practice for installation is given in ISO/TS 10839.
This part of ISO 4437 covers the characteristics of fittings.
INTERNATIONAL STANDARD ISO 4437-3:2014(E)
Plastics piping systems for the supply of gaseous fuels —
Polyethylene (PE) —
Part 3:
Fittings
1 Scope
This part of ISO 4437 specifies the characteristics of fusion fittings made from polyethylene (PE) as well
as of mechanical fittings for piping systems in the field of the supply of gaseous fuels.
It also specifies the test parameters for the test methods referred to in this part of ISO 4437.
In conjunction with ISO 4437-1, ISO 4437-2, ISO 4437-4, and ISO 4437-5, it is applicable to PE pipes,
fittings and valves, their joints, and joints with components of PE and other materials intended to be
used under the following conditions:
a) the maximum operating pressure (MOP) is based on the design stress, determined from the
compound minimum required strength (MRS) divided by the C factor, and taking into account rapid
crack propagation (RCP) requirements;
b) a temperature of 20 °C as reference temperature for the design basis.
NOTE 1 For other operating temperatures, derating coefficients are given in ISO 4437-5:2014.
NOTE 2 It is the responsibility of the purchaser or specifier to make the appropriate selections from these
aspects, taking into account their particular requirements and any relevant national regulations and installation
practices or codes.
This part of ISO 4437 is applicable for fittings of the following types:
— electrofusion socket fittings;
— electrofusion saddle fittings;
— spigot end fittings (for butt fusion using heated tools and electrofusion socket fusion);
— socket fusion fittings;
— mechanical fittings.
The fittings can for example be in the form of couplers, saddles, equal and reduced tees, reducers, elbows,
bends, or end caps.
NOTE 3 Fabricated fittings are normally not used for gas applications except for larger dimensions or in the
[2]
absence of other solutions. Guidance can be found in ISO 4427-3:2007, Annex B.
2 Normative re
...
МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 4437-3
Первое издание
2014-01-15
Системы пластмассовых
трубопроводов для
транспортирования газообразного
топлива. Полиэтилен (РЕ).
Часть 3.
Фитинги
Plastics piping systems for the supply of gaseous fuels —
Polyethylene (PE) —
Part 3: Fittings
Ссылочный номер
©
ISO 2014
ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ
© ISO 2014
Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия ISO, которое должно быть получено после запроса о разрешении, направленного по
адресу, приведенному ниже, или в комитет-член ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2014 – Все права сохраняются
Содержание Страница
Предисловие . v
Введение . vi
1 Область применения . 1
2 Нормативные ссылки . 2
3 Термины и определения, обозначения, и сокращения . 3
4 Материалы . 4
4.1 Композиция полиэтилена (PE) . 4
4.2 Материал деталей изготавливаемых из других, кроме полиэтилена, материалов . 5
5 Общие характеристики . 6
5.1 Внешний вид . 6
5.2 Цвет . 6
5.3 Конструкция . 6
5.4 Внешний вид сварных соединений, изготовленных в заводских условиях . 6
5.5 Электрические характеристики электросварных фитингов . 6
6 Геометрические характеристики . 7
6.1 Измерение размеров . 7
6.2 Размеры электросварных фитингов с раструбным концом . 7
6.3 Размеры электросварных седловых фитингов . 9
6.4 Размеры фитингов с трубным концом . 10
6.5 Размеры фитингов для раструбной сварки . 13
6.6 Размеры механических фитингов . 13
7 Механические характеристики . 14
7.1 Общие положения . 14
7.2 Требования . 14
7.3 Требования к эксплуатационным характеристикам . 14
7.4 Модификации фитингов . 14
8 Физические характеристики . 17
8.1 Кондиционирование . 17
8.2 Требования . 17
9 Требования к эксплуатационным характеристикам соединений . 18
10 Техническая документация . 18
11 Маркировка . 19
11.1 Общие положения . 19
11.2 Минимальная требуемая маркировка фитинга . 19
11.3 Дополнительная маркировка . 20
11.4 Опознавательные системы сварки . 20
12 Условия поставки . 20
Приложение A (нормативное) Фитинги для раструбной сварки . 21
Приложение B (информативное) Примеры типичных контактных узлов электросварных
фитингов . 24
Приложение C (нормативное) Метод испытания на определение стойкости к
кратковременному воздействию внутреннего давления . 27
Приложение D (нормативное) Испытания на растяжение сборных узлов фитинг/труба . 29
Приложение E (информативное) Формулы для расчёта эквивалентных размеров
неметрических серий электросварных раструбных фитингов .31
Библиография .33
iv © ISO 2014 – Все права сохраняются
Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член ISO, заинтересованный
в деятельности, для которой был создан технический комитет, имеет право быть представленным в
этом комитете. Международные организации, правительственные и неправительственные, имеющие
связи с ISO, также принимают участие в работах. ISO непосредственно сотрудничает с
Международной электротехнической комиссией (IEC) по всем вопросам электротехнической
стандартизации.
Процедуры, использованные при разработке данного документа и те, которые предназначены для его
дальнейшей поддержки, описаны в Части 1 Директив ISO/IEC. В частности, должны быть указаны
критерии утверждения, необходимые для различных типов документов ISO. Данный документ был
разработан в соответствии с правилами редактирования в Части 2 Директив ISO/IEC
(см. www.iso.org/directives).
Следует обратить внимание на возможность того, что некоторые элементы данного документа могут
быть объектом патентных прав. ISO не должна нести ответственность за идентификацию некоторых
или всех таких патентных прав. Подробные сведения о любых патентных правах,
идентифицированных в течение разработки данного документа, должны содержаться во введении
и/или в полученном ISO перечне патентных деклараций (см. www.iso.org/patents).
Любое торговое наименование, использованное в данном документе, является информацией,
указанной для удобства пользователей, и не представляет собой подтверждение.
Для получения пояснения значений специальных терминов и выражений ISO, относящихся к оценке
соответствия, а также информации относительно выполнения ISO принципов WTO в области
Технических барьеров в торговле (TBT) см. следующий URL: Предисловие – Дополнительная
информация.
Комитет, несущий ответственность за данный документ, - ISO/TC 138, Пластмассовые трубы,
фитинги и арматура для транспортирования текучих сред, Подкомитет SC 4, Пластмассовые
трубы и фитинги для транспортирования газообразного топлива.
Данное первое издание ISO 4437-3, совместно с первыми изданиями ISO 4437-1, ISO 4437-2 и
ISO 4437-5, отменяет и заменяет ISO 4437:2007, ISO 8085-1:2001, ISO 8085-2:2001 и ISO 8085-3:2001,
представляя собой их технический пересмотр.
ISO 4437 состоит из следующих частей, под общим наименованием Системы пластмассовых
трубопроводов для транспортирования газообразного топлива. Полиэтилен (РЕ):
Часть 1: Общие положения
Часть 2: Трубы
Часть 3: Фитинги
Часть 4: Клапаны
Часть 5: Соответствие назначению системы
Введение
Данная часть ISO 4437 устанавливает требования к трубопроводной системе и её элементам,
изготовленным из полиэтилена (PE), и предназначенным для транспортирования газообразного
топлива.
Требования и методы испытаний, относящиеся к элементам и материалам, другим, чем фитинги
установлены в ISO 4437-1, ISO 4437-2, и ISO 4437-4.
Характеристики, определяющие соответствие назначению системы, рассмотрены в ISO 4437-5.
.[1]
Рекомендуемые практические методы монтажа приведены в ISO/TS 10839
В данной части ISO 4437 рассматриваются характеристики фитингов.
vi © ISO 2014 – Все права сохраняются
арваоап
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 4437-3:2014(R)
Системы пластмассовых трубопроводов для
транспортирования газообразного топлива.
Полиэтилен (РЕ).
Часть 3.
Фитинги
1 Область применения
Данная часть ISO 4437 устанавливает характеристики сварных фитингов, изготовленных из
полиэтилена (PE), а также механических фитингов, предназначенных для использования в
трубопроводных системах, применяемых для транспортирования газообразного топлива.
В этой части определены также параметры методов испытаний, относящихся к данной части ISO 4437.
Совместно с частями ISO 4437-1, ISO 4437-2, ISO 4437-4 и ISO 4437-5, данный стандарт применяется к
трубам, фитингам и арматуре из PE, их соединениям и соединениям с другими элементами из PE и
других материалов, предназначенными для использования при указанных ниже условиях:
a) максимальном рабочем давлении (MOP), определяемом исходя из расчетного напряжения,
полученного путем деления минимальной требуемой прочности композиции (MRS) делённой на
коэффициент C, с учётом требований по быстрому распространению трещин (RCP);
b) температуре 20 °C как стандартной температуре принимаемой в качестве базовой при
проектировании.
ПРИМЕЧАНИЕ 1 Для других рабочих температур понижающий коэффициент приведен в ISO 4437-5:2014.
ПРИМЕЧАНИЕ 2 Ответственность за правильный выбор этих параметров, с учетом конкретных требований и
соответствующих национальных нормативов, инструкций по монтажу или сводов правил несет покупатель или
разработчик.
Данная часть ISO 4437 применима к фитингам следующих типов:
— электросварные фитинги с раструбным концом (раструбные фитинги с закладными
электронагревателями);
— седловые отводы с закладными электронагревателями;
— фитинги с трубным концом (для сварки встык с использованием нагретых инструментов и
раструбной сварки фитингами с закладными электронагревателями);
— фитинги для раструбной сварки;
— механически соединяемые фитинги.
Фитинги могут быть, например, следующих видов – муфты, седловые отводы, равнопроходные и
неравнопроходные тройники, переходы, угловые отводы, гнутые отводы или заглушки.
ПРИМЕЧАНИЕ 3 Сварные фитинги обычно не используются для газоснабжения, за исключением
необходимости использования больших размеров, или при отсутствии других технических решений. Руководство
можно найти в ISO 4427-3:2007, Приложение B.[2]
2 Нормативные ссылки
Следующие документы, в целом или по частям, являются нормативными ссылками и обязательны для
применения в настоящем документе. В случае датированных ссылок применяются только указанные
издания. При недатированных ссылках используется последнее издание ссылочного документа
(включая все изменения).
ISO 7-1, Резьбы трубные, обеспечивающие герметичность соединения. Часть 1. Размеры, допуски
и обозначения
ISO 228-1, Резьбы трубные, не обеспечивающие герметичность соединения. Часть 1. Размеры,
допуски и обозначения
ISO 1133-1, Пластмассы. Определение индекса текучести расплава термопластов по массе (MFR)
и по объему(MVR). Часть 1. Стандартный метод
ISO 1167-1:2006, Трубы, фитинги и узлы соединений из термопластов для транспортированя
жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 1. Общий
метод
ISO 1167-4, Трубы, фитинги и узлы соединений из термопластов для транспортированя жидких и
газообразных сред. Определение стойкости к внутреннему давлению. Часть 4. Подготовка узлов
соединений
ISO 3126, Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение
размеров
ISO 4437-1:2014, Системы пластмассовых трубопроводов для транспортирования газообразного
топлива. Полиэтилен (РЕ). Часть 1. Общие положения
ISO 4437-2:2014, Системы пластмассовых трубопроводов для транспортирования газообразного
топлива. Полиэтилен (РЕ). Часть 2.Трубы
ISO 4437-5:2014, Системы пластмассовых трубопроводов для транспортирования газообразного
топлива. Пол
...
МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 4437-3
Первое издание
2014-01-15
Системы пластмассовых
трубопроводов для
транспортирования газообразного
топлива. Полиэтилен (РЕ).
Часть 3.
Фитинги
Plastics piping systems for the supply of gaseous fuels —
Polyethylene (PE) —
Part 3: Fittings
Ссылочный номер
©
ISO 2014
ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ
© ISO 2014
Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия ISO, которое должно быть получено после запроса о разрешении, направленного по
адресу, приведенному ниже, или в комитет-член ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2014 – Все права сохраняются
Содержание Страница
Предисловие . v
Введение . vi
1 Область применения . 1
2 Нормативные ссылки . 2
3 Термины и определения, обозначения, и сокращения . 3
4 Материалы . 4
4.1 Композиция полиэтилена (PE) . 4
4.2 Материал деталей изготавливаемых из других, кроме полиэтилена, материалов . 5
5 Общие характеристики . 6
5.1 Внешний вид . 6
5.2 Цвет . 6
5.3 Конструкция . 6
5.4 Внешний вид сварных соединений, изготовленных в заводских условиях . 6
5.5 Электрические характеристики электросварных фитингов . 6
6 Геометрические характеристики . 7
6.1 Измерение размеров . 7
6.2 Размеры электросварных фитингов с раструбным концом . 7
6.3 Размеры электросварных седловых фитингов . 9
6.4 Размеры фитингов с трубным концом . 10
6.5 Размеры фитингов для раструбной сварки . 13
6.6 Размеры механических фитингов . 13
7 Механические характеристики . 14
7.1 Общие положения . 14
7.2 Требования . 14
7.3 Требования к эксплуатационным характеристикам . 14
7.4 Модификации фитингов . 14
8 Физические характеристики . 17
8.1 Кондиционирование . 17
8.2 Требования . 17
9 Требования к эксплуатационным характеристикам соединений . 18
10 Техническая документация . 18
11 Маркировка . 19
11.1 Общие положения . 19
11.2 Минимальная требуемая маркировка фитинга . 19
11.3 Дополнительная маркировка . 20
11.4 Опознавательные системы сварки . 20
12 Условия поставки . 20
Приложение A (нормативное) Фитинги для раструбной сварки . 21
Приложение B (информативное) Примеры типичных контактных узлов электросварных
фитингов . 24
Приложение C (нормативное) Метод испытания на определение стойкости к
кратковременному воздействию внутреннего давления . 27
Приложение D (нормативное) Испытания на растяжение сборных узлов фитинг/труба . 29
Приложение E (информативное) Формулы для расчёта эквивалентных размеров
неметрических серий электросварных раструбных фитингов .31
Библиография .33
iv © ISO 2014 – Все права сохраняются
Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член ISO, заинтересованный
в деятельности, для которой был создан технический комитет, имеет право быть представленным в
этом комитете. Международные организации, правительственные и неправительственные, имеющие
связи с ISO, также принимают участие в работах. ISO непосредственно сотрудничает с
Международной электротехнической комиссией (IEC) по всем вопросам электротехнической
стандартизации.
Процедуры, использованные при разработке данного документа и те, которые предназначены для его
дальнейшей поддержки, описаны в Части 1 Директив ISO/IEC. В частности, должны быть указаны
критерии утверждения, необходимые для различных типов документов ISO. Данный документ был
разработан в соответствии с правилами редактирования в Части 2 Директив ISO/IEC
(см. www.iso.org/directives).
Следует обратить внимание на возможность того, что некоторые элементы данного документа могут
быть объектом патентных прав. ISO не должна нести ответственность за идентификацию некоторых
или всех таких патентных прав. Подробные сведения о любых патентных правах,
идентифицированных в течение разработки данного документа, должны содержаться во введении
и/или в полученном ISO перечне патентных деклараций (см. www.iso.org/patents).
Любое торговое наименование, использованное в данном документе, является информацией,
указанной для удобства пользователей, и не представляет собой подтверждение.
Для получения пояснения значений специальных терминов и выражений ISO, относящихся к оценке
соответствия, а также информации относительно выполнения ISO принципов WTO в области
Технических барьеров в торговле (TBT) см. следующий URL: Предисловие – Дополнительная
информация.
Комитет, несущий ответственность за данный документ, - ISO/TC 138, Пластмассовые трубы,
фитинги и арматура для транспортирования текучих сред, Подкомитет SC 4, Пластмассовые
трубы и фитинги для транспортирования газообразного топлива.
Данное первое издание ISO 4437-3, совместно с первыми изданиями ISO 4437-1, ISO 4437-2 и
ISO 4437-5, отменяет и заменяет ISO 4437:2007, ISO 8085-1:2001, ISO 8085-2:2001 и ISO 8085-3:2001,
представляя собой их технический пересмотр.
ISO 4437 состоит из следующих частей, под общим наименованием Системы пластмассовых
трубопроводов для транспортирования газообразного топлива. Полиэтилен (РЕ):
Часть 1: Общие положения
Часть 2: Трубы
Часть 3: Фитинги
Часть 4: Клапаны
Часть 5: Соответствие назначению системы
Введение
Данная часть ISO 4437 устанавливает требования к трубопроводной системе и её элементам,
изготовленным из полиэтилена (PE), и предназначенным для транспортирования газообразного
топлива.
Требования и методы испытаний, относящиеся к элементам и материалам, другим, чем фитинги
установлены в ISO 4437-1, ISO 4437-2, и ISO 4437-4.
Характеристики, определяющие соответствие назначению системы, рассмотрены в ISO 4437-5.
.[1]
Рекомендуемые практические методы монтажа приведены в ISO/TS 10839
В данной части ISO 4437 рассматриваются характеристики фитингов.
vi © ISO 2014 – Все права сохраняются
арваоап
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 4437-3:2014(R)
Системы пластмассовых трубопроводов для
транспортирования газообразного топлива.
Полиэтилен (РЕ).
Часть 3.
Фитинги
1 Область применения
Данная часть ISO 4437 устанавливает характеристики сварных фитингов, изготовленных из
полиэтилена (PE), а также механических фитингов, предназначенных для использования в
трубопроводных системах, применяемых для транспортирования газообразного топлива.
В этой части определены также параметры методов испытаний, относящихся к данной части ISO 4437.
Совместно с частями ISO 4437-1, ISO 4437-2, ISO 4437-4 и ISO 4437-5, данный стандарт применяется к
трубам, фитингам и арматуре из PE, их соединениям и соединениям с другими элементами из PE и
других материалов, предназначенными для использования при указанных ниже условиях:
a) максимальном рабочем давлении (MOP), определяемом исходя из расчетного напряжения,
полученного путем деления минимальной требуемой прочности композиции (MRS) делённой на
коэффициент C, с учётом требований по быстрому распространению трещин (RCP);
b) температуре 20 °C как стандартной температуре принимаемой в качестве базовой при
проектировании.
ПРИМЕЧАНИЕ 1 Для других рабочих температур понижающий коэффициент приведен в ISO 4437-5:2014.
ПРИМЕЧАНИЕ 2 Ответственность за правильный выбор этих параметров, с учетом конкретных требований и
соответствующих национальных нормативов, инструкций по монтажу или сводов правил несет покупатель или
разработчик.
Данная часть ISO 4437 применима к фитингам следующих типов:
— электросварные фитинги с раструбным концом (раструбные фитинги с закладными
электронагревателями);
— седловые отводы с закладными электронагревателями;
— фитинги с трубным концом (для сварки встык с использованием нагретых инструментов и
раструбной сварки фитингами с закладными электронагревателями);
— фитинги для раструбной сварки;
— механически соединяемые фитинги.
Фитинги могут быть, например, следующих видов – муфты, седловые отводы, равнопроходные и
неравнопроходные тройники, переходы, угловые отводы, гнутые отводы или заглушки.
ПРИМЕЧАНИЕ 3 Сварные фитинги обычно не используются для газоснабжения, за исключением
необходимости использования больших размеров, или при отсутствии других технических решений. Руководство
можно найти в ISO 4427-3:2007, Приложение B.[2]
2 Нормативные ссылки
Следующие документы, в целом или по частям, являются нормативными ссылками и обязательны для
применения в настоящем документе. В случае датированных ссылок применяются только указанные
издания. При недатированных ссылках используется последнее издание ссылочного документа
(включая все изменения).
ISO 7-1, Резьбы трубные, обеспечивающие герметичность соединения. Часть 1. Размеры, допуски
и обозначения
ISO 228-1, Резьбы трубные, не обеспечивающие герметичность соединения. Часть 1. Размеры,
допуски и обозначения
ISO 1133-1, Пластмассы. Определение индекса текучести расплава термопластов по массе (MFR)
и по объему(MVR). Часть 1. Стандартный метод
ISO 1167-1:2006, Трубы, фитинги и узлы соединений из термопластов для транспортированя
жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 1. Общий
метод
ISO 1167-4, Трубы, фитинги и узлы соединений из термопластов для транспортированя жидких и
газообразных сред. Определение стойкости к внутреннему давлению. Часть 4. Подготовка узлов
соединений
ISO 3126, Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение
размеров
ISO 4437-1:2014, Системы пластмассовых трубопроводов для транспортирования газообразного
топлива. Полиэтилен (РЕ). Часть 1. Общие положения
ISO 4437-2:2014, Системы пластмассовых трубопроводов для транспортирования газообразного
топлива. Полиэтилен (РЕ). Часть 2.Трубы
ISO 4437-5:2014, Системы пластмассовых трубопроводов для транспортирования газообразного
топлива. Пол
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
