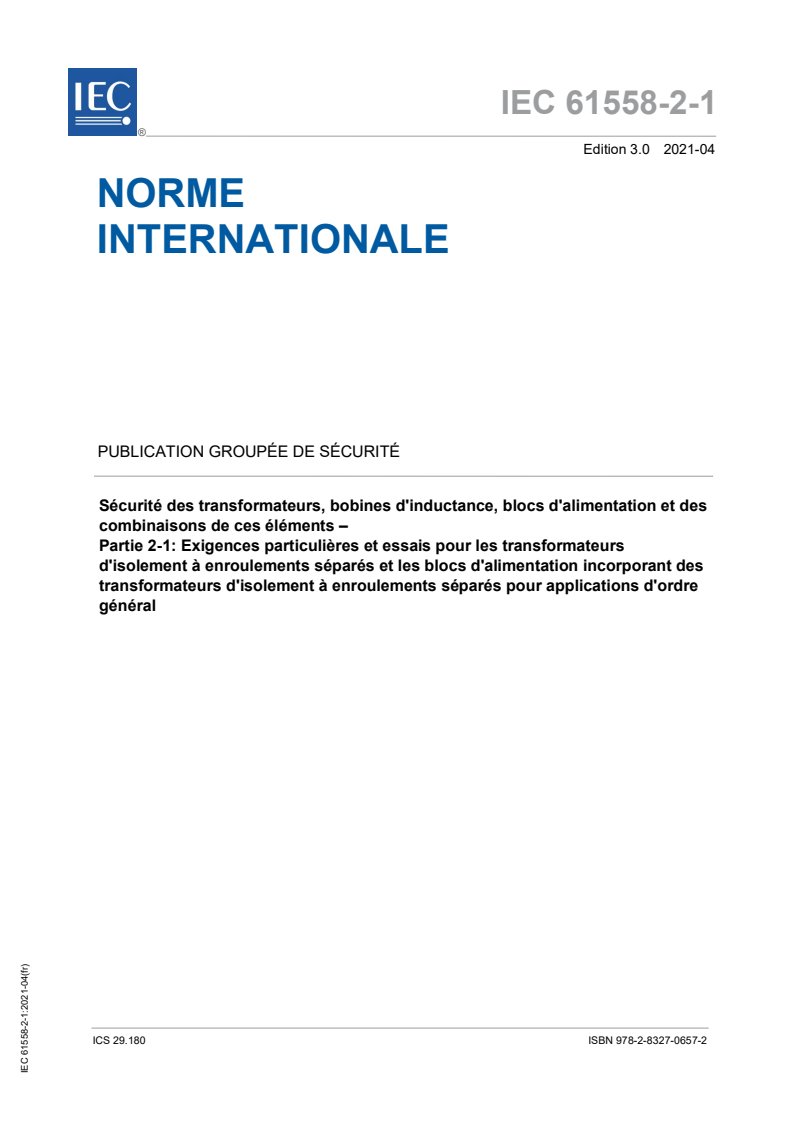

IEC 61558-2-1:2021

IEC 61558-2-1 ®
Edition 3.0 2021-04
NORME
INTERNATIONALE
PUBLICATION GROUPÉE DE SÉCURITÉ
Sécurité des transformateurs, bobines d'inductance, blocs d'alimentation et des
combinaisons de ces éléments –
Partie 2-1: Exigences particulières et essais pour les transformateurs
d'isolement à enroulements séparés et les blocs d'alimentation incorporant des
transformateurs d'isolement à enroulements séparés pour applications d'ordre
général
ICS 29.180  ISBN 978-2-8327-0657-2

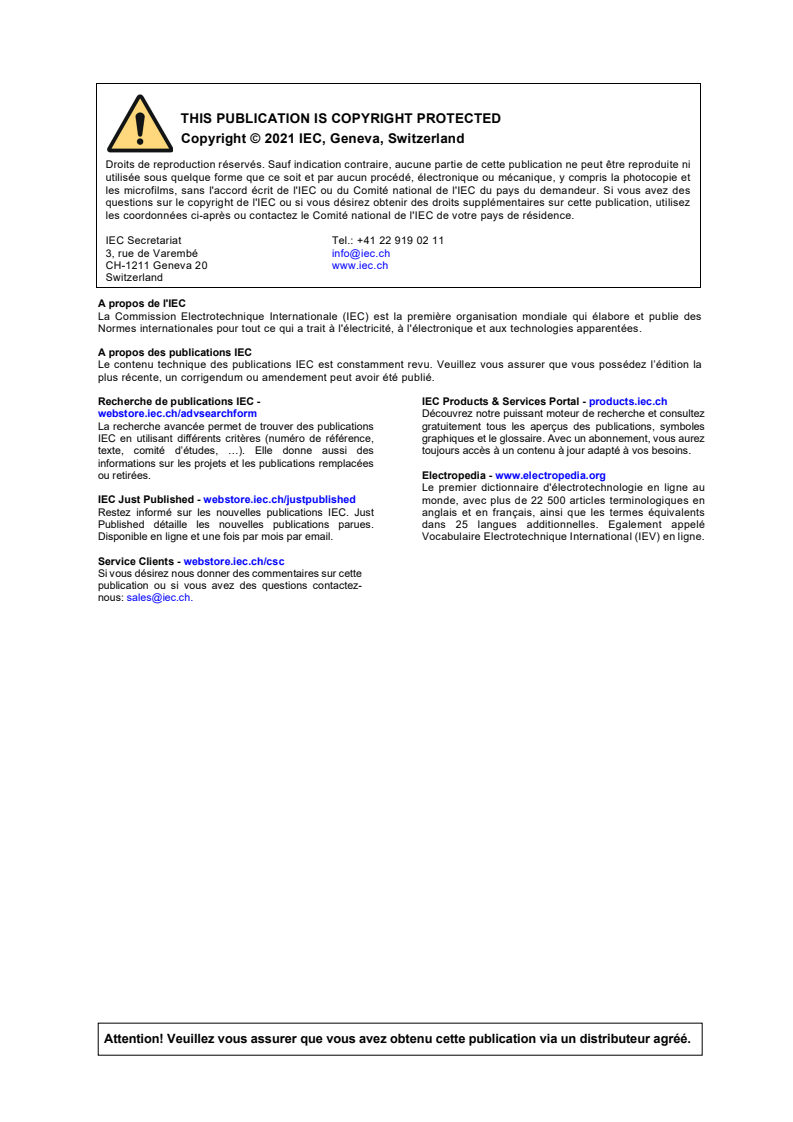

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
Published détaille les nouvelles publications parues. dans 25 langues additionnelles. Egalement appelé
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: sales@iec.ch.
– 16 – IEC 61558-2-1:2021 © IEC 2021

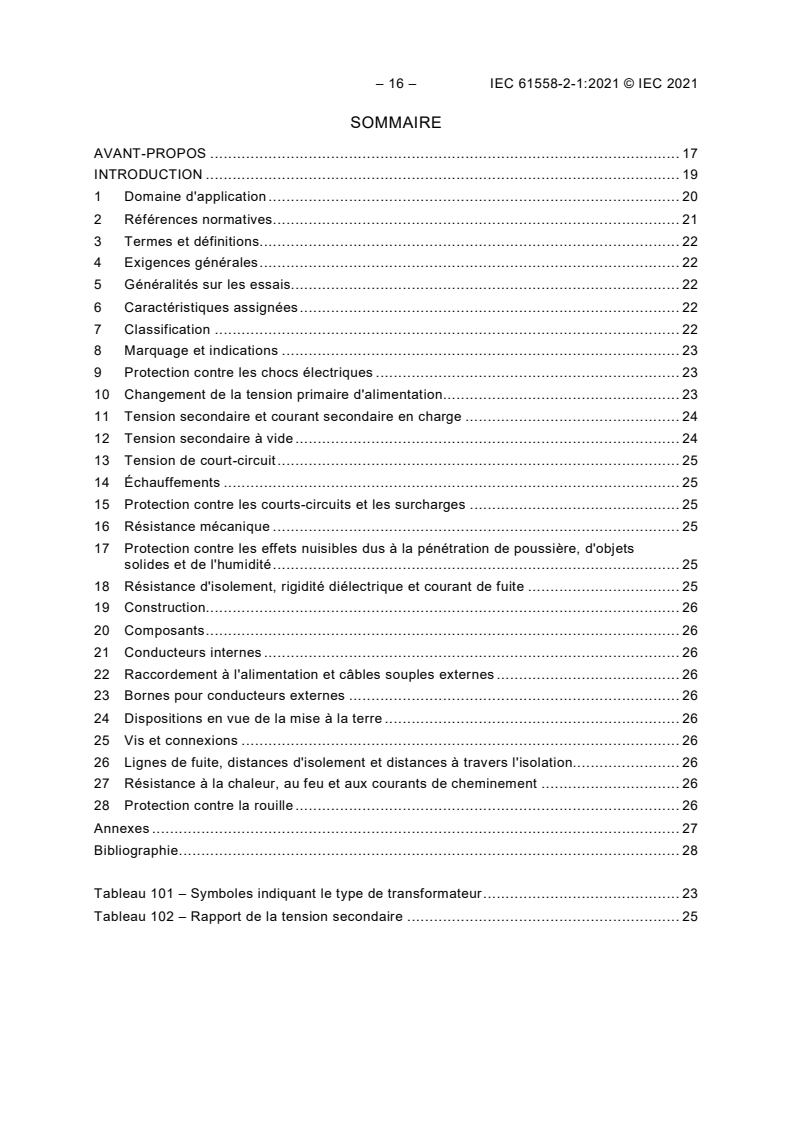

SOMMAIRE
AVANT-PROPOS . 17
INTRODUCTION . 19
1 Domaine d'application . 20
2 Références normatives . 21
3 Termes et définitions. 22
4 Exigences générales . 22
5 Généralités sur les essais. 22
6 Caractéristiques assignées . 22
7 Classification . 22
8 Marquage et indications . 23
9 Protection contre les chocs électriques . 23
10 Changement de la tension primaire d'alimentation. 23
11 Tension secondaire et courant secondaire en charge . 24
12 Tension secondaire à vide . 24
13 Tension de court-circuit . 25
14 Échauffements . 25
15 Protection contre les courts-circuits et les surcharges . 25
16 Résistance mécanique . 25
17 Protection contre les effets nuisibles dus à la pénétration de poussière, d'objets
solides et de l'humidité . 25
18 Résistance d'isolement, rigidité diélectrique et courant de fuite . 25
19 Construction. 26
20 Composants . 26
21 Conducteurs internes . 26
22 Raccordement à l'alimentation et câbles souples externes . 26
23 Bornes pour conducteurs externes . 26
24 Dispositions en vue de la mise à la terre . 26
25 Vis et connexions . 26
26 Lignes de fuite, distances d'isolement et distances à travers l'isolation. 26
27 Résistance à la chaleur, au feu et aux courants de cheminement . 26
28 Protection contre la rouille . 26
Annexes . 27
Bibliographie . 28

Tableau 101 – Symboles indiquant le type de transformateur . 23
Tableau 102 – Rapport de la tension secondaire . 25

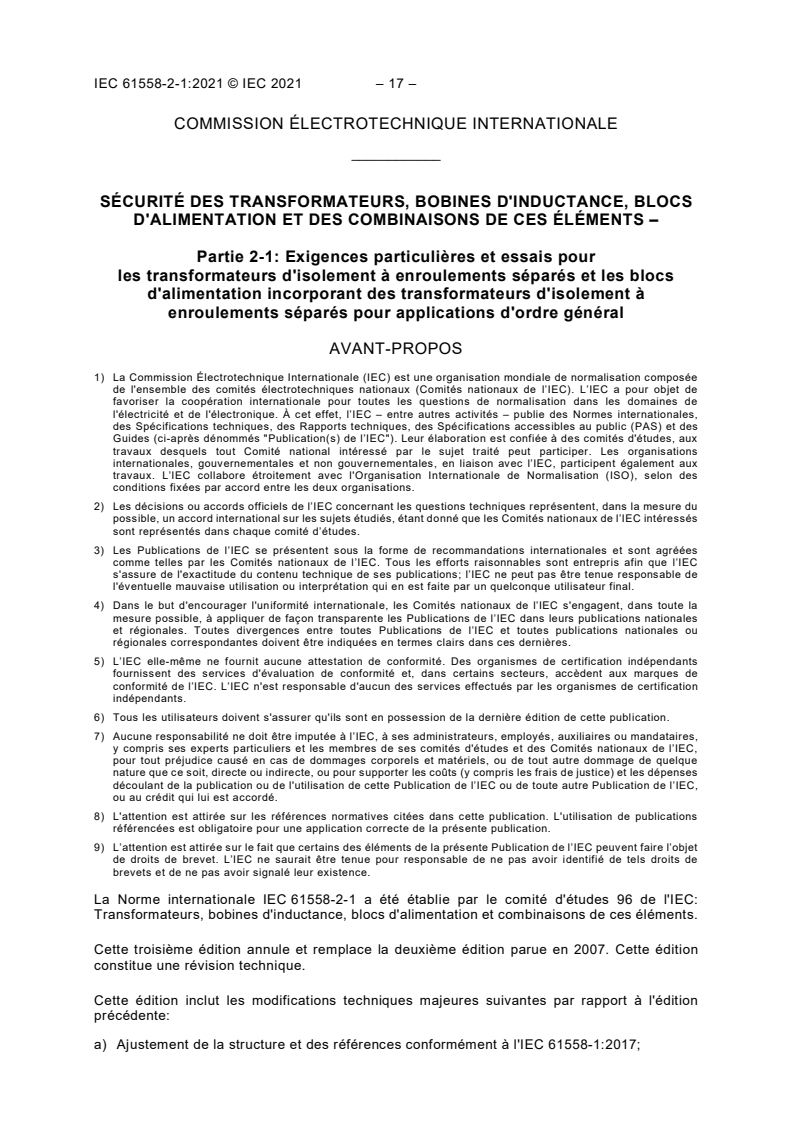

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
SÉCURITÉ DES TRANSFORMATEURS, BOBINES D'INDUCTANCE, BLOCS
D'ALIMENTATION ET DES COMBINAISONS DE CES ÉLÉMENTS –

Partie 2-1: Exigences particulières et essais pour
les transformateurs d'isolement à enroulements séparés et les blocs
d'alimentation incorporant des transformateurs d'isolement à
enroulements séparés pour applications d'ordre général

AVANT-PROPOS
1) La Commission Électrotechnique Internationale (IEC) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de l’IEC). L’IEC a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. À cet effet, l’IEC – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de l’IEC"). Leur élaboration est confiée à des comités d'études, aux
travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec l’IEC, participent également aux
travaux. L’IEC collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de l’IEC concernant les questions techniques représentent, dans la mesure du
possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de l’IEC intéressés
sont représentés dans chaque comité d’études.
3) Les Publications de l’IEC se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de l’IEC. Tous les efforts raisonnables sont entrepris afin que l’IEC
s'assure de l'exactitude du contenu technique de ses publications; l’IEC ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de l’IEC s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de l’IEC dans leurs publications nationales
et régionales. Toutes divergences entre toutes Publications de l’IEC et toutes publications nationales ou
régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) L’IEC elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d'évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de l’IEC. L’IEC n'est responsable d'aucun des services effectués par les organismes de certification
indépendants.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à l’IEC, à ses administrateurs, employés, auxiliaires ou mandataires,
y compris ses experts particuliers et les membres de ses comités d'études et des Comités nationaux de l’IEC,
pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre dommage de quelque
nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais de justice) et les dépenses
découlant de la publication ou de l'utilisation de cette Publication de l’IEC ou de toute autre Publication de l’IEC,
ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de l’IEC peuvent faire l’objet
de droits de brevet. L’IEC ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de
brevets et de ne pas avoir signalé leur existence.
La Norme internationale IEC 61558-2-1 a été établie par le comité d'études 96 de l'IEC:
Transformateurs, bobines d'inductance, blocs d'alimentation et combinaisons de ces éléments.
Cette troisième édition annule et remplace la deuxième édition parue en 2007. Cette édition
constitue une révision technique.
Cette édition inclut les modifications techniques majeures suivantes par rapport à l'édition
précédente:
a) Ajustement de la structure et des références conformément à l'IEC 61558-1:2017;

– 18 – IEC 61558-2-1:2021 © IEC 2021
b) Déplacement de la description des constructions dans l'IEC 61558-1:2017;
c) Nouveau symbole pour le bloc d'alimentation à tension secondaire régulée de façon linéaire.
La présente version bilingue (2025-08) correspond à la version anglaise monolingue publiée en
2021-04.
La version française de cet amendement n'a pas été soumise au vote.
La langue employée pour l'élaboration de cette Norme internationale est l'anglais.
Ce document a été rédigé selon les Directives ISO/IEC, Partie 2, il a été développé selon les
Directives ISO/IEC, Partie 1 et les Directives ISO/IEC, Supplément IEC, disponibles sous
www.iec.ch/members_experts/refdocs. Les principaux types de documents développés par
l'IEC sont décrits plus en détail sous www.iec.ch/publications.
Il a le statut d'une publication groupée de sécurité conformément au Guide IEC 104.
Cette Norme internationale doit être utilisée conjointement avec l'IEC 61558-1:2017.
NOTE L'expression "la Partie 1" utilisée dans la présente norme fait référence à l'IEC 61558-1:2017.
Ce document complète ou modifie les articles correspondants de l'IEC 61558-1, de façon à
transformer cette publication en norme IEC: Exigences particulières et essais pour les
transformateurs d'isolement à enroulements séparés et les blocs d'alimentation incorporant des
transformateurs d'isolement à enroulements séparés pour applications d'ordre général.
Une liste de toutes les parties de la série IEC 61558, publiées sous le titre général, sous le titre
général Sécurité des transformateurs, bobines d'inductance, blocs d'alimentation et des
combinaisons de ces éléments, peut être consultée sur le site web de l'IEC.
Les futures normes de cette série porteront dorénavant le nouveau titre général cité ci-dessus.
Le titre des normes existant déjà dans cette série sera mis à jour lors de la prochaine édition.
Lorsque le présent document mentionne "addition", "modification" ou "remplacement", le texte
correspondant de l'IEC 61558-1:2017 doit être adapté en conséquence.
Dans le présent document, les caractères d'imprimerie suivants sont utilisés:
– exigences proprement dites: caractères romains;
– modalités d'essais: caractères italiques;
– commentaires: petits caractères romains.
Dans le présent document, les termes en gras sont définis à l'Article 3.
Les paragraphes, notes, figures et tableaux qui s’ajoutent à ceux de l'IEC 61558-1:2017 sont
numérotés à partir de 101; les annexes qui sont ajoutées sont désignées AA, BB, etc.
Le comité a décidé que le contenu de ce document ne sera pas modifié avant la date de stabilité
indiquée sur le site web de l’IEC sous "http://webstore.iec.ch" dans les données relatives au
document recherché. À cette date, le document sera
• reconduit,
• supprimé,
• remplacé par une édition révisée, ou
• amendé.
INTRODUCTION
Le CE 96 de l'IEC a une fonction groupée de sécurité, conformément au Guide IEC 104 relatif
aux transformateurs autres que ceux destinés à alimenter les
...

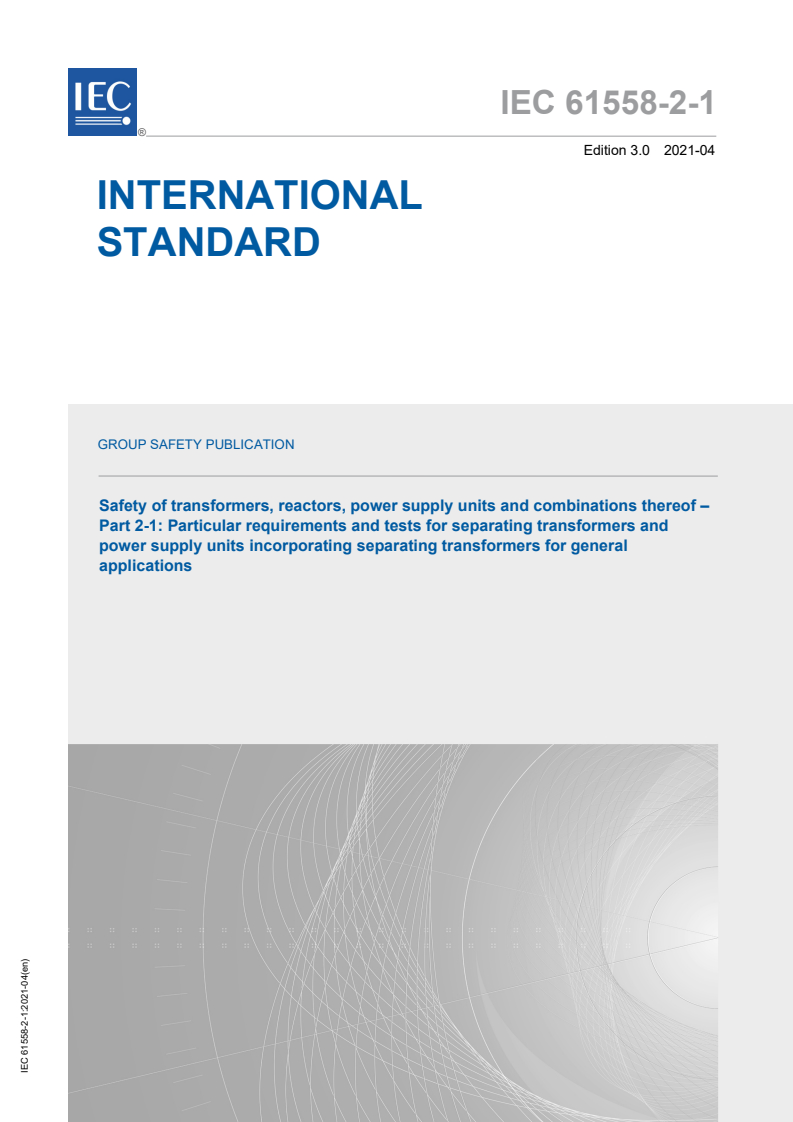

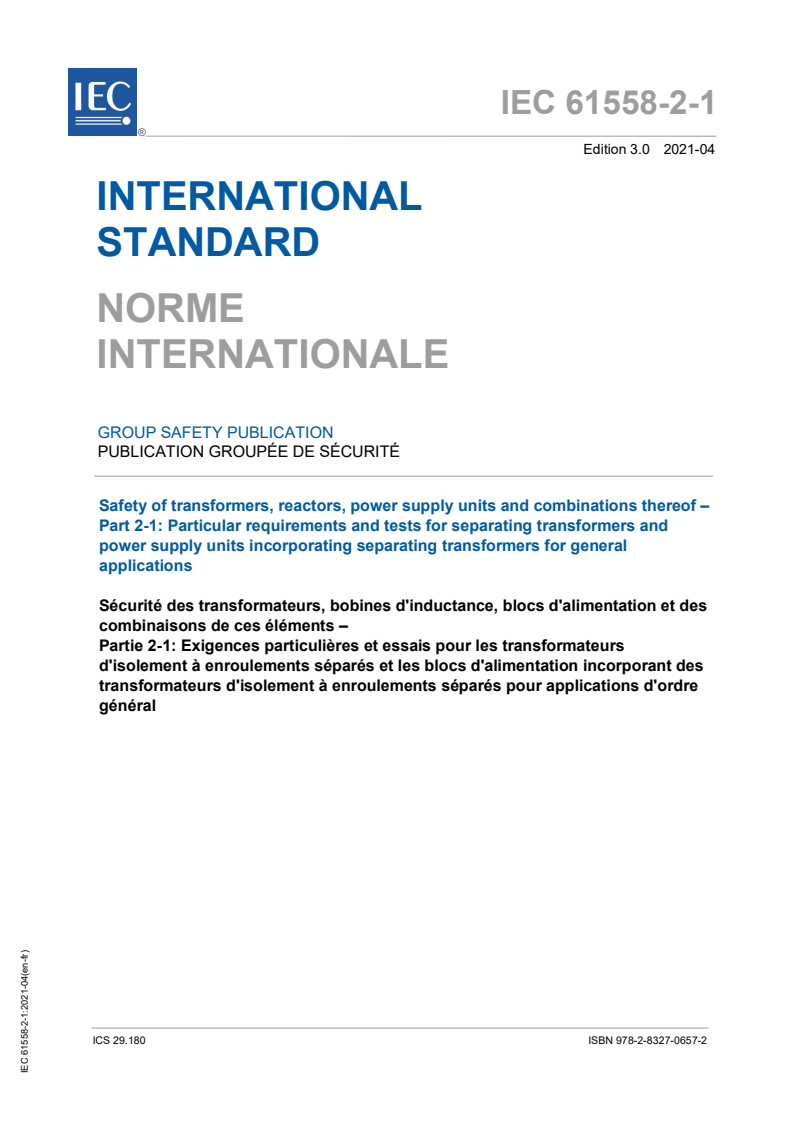

IEC 61558-2-1 ®
Edition 3.0 2021-04
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
GROUP SAFETY PUBLICATION
PUBLICATION GROUPÉE DE SÉCURITÉ
Safety of transformers, reactors, power supply units and combinations thereof –
Part 2-1: Particular requirements and tests for separating transformers and
power supply units incorporating separating transformers for general
applications
Sécurité des transformateurs, bobines d'inductance, blocs d'alimentation et des
combinaisons de ces éléments –
Partie 2-1: Exigences particulières et essais pour les transformateurs
d'isolement à enroulements séparés et les blocs d'alimentation incorporant des
transformateurs d'isolement à enroulements séparés pour applications d'ordre
général
ICS 29.180  ISBN 978-2-8327-0657-2

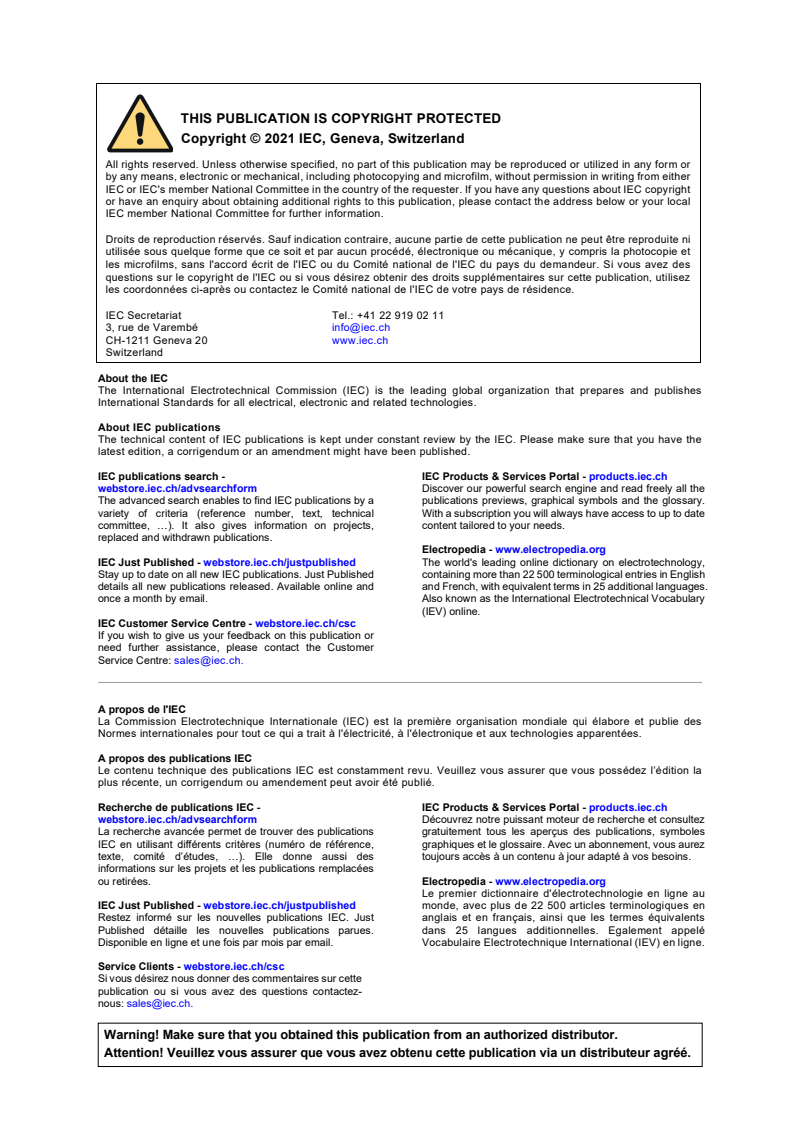

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either
IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC copyright
or have an enquiry about obtaining additional rights to this publication, please contact the address below or your local
IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.

IEC publications search - IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Discover our powerful search engine and read freely all the
The advanced search enables to find IEC publications by a publications previews, graphical symbols and the glossary.
variety of criteria (reference number, text, technical With a subscription you will always have access to up to date
committee, …). It also gives information on projects, content tailored to your needs.
replaced and withdrawn publications.
Electropedia - www.electropedia.org
IEC Just Published - webstore.iec.ch/justpublished The world's leading online dictionary on electrotechnology,
Stay up to date on all new IEC publications. Just Published containing more than 22 500 terminological entries in English
details all new publications released. Available online and and French, with equivalent terms in 25 additional languages.
once a month by email. Also known as the International Electrotechnical Vocabulary
(IEV) online.
IEC Customer Service Centre - webstore.iec.ch/csc
If you wish to give us your feedback on this publication or
need further assistance, please contact the Customer
Service Centre: sales@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org

Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
Published détaille les nouvelles publications parues. dans 25 langues additionnelles. Egalement appelé
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: sales@iec.ch.
– 2 – IEC 61558-2-1:2021 © IEC 2021
CONTENTS
FOREWORD . 3
INTRODUCTION . 5
1 Scope . 6
2 Normative references . 7
3 Terms and definitions . 7
4 General requirements. 7
5 General notes on tests . 7
6 Ratings . 8
7 Classification . 8
8 Marking and other information . 8
9 Protection against electric shock . 9
10 Change of input voltage setting . 9
11 Output voltage and output current under load . 9
12 No-load output voltage . 9
13 Short-circuit voltage . 10
14 Heating . 10
15 Short-circuit and overload protection . 10
16 Mechanical strength . 11
17 Protection against harmful ingress of dust, solid objects and moisture. 11
18 Insulation resistance, dielectric strength and leakage current . 11
19 Construction. 11
20 Components . 11
21 Internal wiring . 11
22 Supply connection and other external flexible cable or cords . 11
23 Terminals for external conductors . 11
24 Provisions for protective earthing . 11
25 Screws and connections . 11
26 Creepage distances, clearances and distances through insulation . 11
27 Resistance to heat, fire and tracking . 11
28 Resistance to rusting . 12
Annexes . 13
Bibliography . 14

Table 101 – Symbols indicating the kind of transformer . 9
Table 102 – Output voltage ratio . 10

INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
SAFETY OF TRANSFORMERS, REACTORS, POWER SUPPLY
UNITS AND COMBINATIONS THEREOF –

Part 2-1: Particular requirements and tests for separating
transformers and power supply units incorporating separating
transformers for general applications

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International standard IEC 61558-2-1 has been prepared by IEC technical committee 96:
Transformers, reactors, power supply units and combinations thereof.
This third edition cancels and replaces the second edition published in 2007. This edition
constitutes a technical revision.
This edition includes the following significant technical changes with respect to the previous
edition:
a) Adjustment of structure and references in accordance with IEC 61558-1:2017;
b) Description of constructions moved to IEC 61558-1:2017;
c) New symbol for power supply unit with linearly regulated output voltage.

– 4 – IEC 61558-2-1:2021 © IEC 2021
The text of this International Standard is based on the following documents:
Draft Report on voting
96/499/FDIS 96/510/RVD
Full information on the voting for its approval can be found in the report on voting indicated in
the above table.
The language used for the development of this International Standard is English.
This document was drafted in accordance with ISO/IEC Directives, Part 2, and developed in
accordance with ISO/IEC Directives, Part 1 and ISO/IEC Directives, IEC Supplement,
available at www.iec.ch/members_experts/refdocs. The main document types developed by
IEC are described in greater detail at www.iec.ch/standardsdev/publications.
It has the status of a group safety publication in accordance with IEC Guide 104.
This International Standard is to be used in conjunction with IEC 61558-1:2017.
NOTE When “Part 1” is mentioned in this standard, it refers to IEC 61558-1:2017.
This document supplements or modifies the corresponding clauses in IEC 61558-1:2017, so
as to convert that publication into the IEC standard: Particular requirements and tests for
separating transformers and power supply units incorporating separating transformers for
general applications.
A list of all parts in the IEC 61558 series published under the general title Safety of
transformers, reactors, power supply units and combinations thereof, can be found on the IEC
website.
Future standards in this series will carry the new general title as cited above. Titles of existing
standards in this series will be updated at the time of the next edition.
Where this document states "addition", "modification" or "replacement", the relevant text of
IEC 61558-1:2017 is to be adapted accordingly.
In this document, the following print types are used:
– requirements proper: in roman type;
– test specifications: in italic type;
– explanatory matter: in smaller roman type:
In the text of this document, the words in bold are defined in Clause 3.
Subclauses, notes, figures and tables additional to those in IEC 61558-1:2017 are numbered
starting from 101; supplementary annexes are entitled AA, BB, etc.
The committee has decided that the contents of this document will remain unchanged until the
stability date indicated on the IEC website under "http://webstore.iec.ch" in the data related to
the specific document. At this date, the document will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
INTRODUCTION
IEC TC 96 has a group safety function in accordance with IEC Guide 104 for transformers
other than those intended to supply distribution networks, in particular transformers and
power supply units intended to allow the application of protective measures against electric
shock as defined by TC 64, but in certain cases including the limitation of voltage and
horizontal safety function for SELV, in accordance with IEC 60364-4-41.
The group safety function (GSF) is necessary because of responsibility for safety extra-low
voltage (SELV) in accordance with IEC 61140:2016, 5.2.6 and IEC 60364-4-41:2017, 414.3.1,
or control circuits in accordance with IEC 60204-1:2016, 7.2.4.
The group safety function is needed for each part of IEC 61558-2 because different standards
of the IEC 61558 series can be combined in one construction but in certain cases with no
limitation of rated output power.
For example, an auto-transformer in accordance with IEC 61558-2-13 can be designed with a
separate SELV-circuit in accordance with the particular requirements for IEC 61558-2-6
relating to the general requirements of IEC 61558-1.

– 6 – IEC 61558-2-1:2021 © IEC 2021
SAFETY OF TRANSFORMERS, REACTORS, POWER SUPPLY
UNITS AND COMBINATIONS THEREOF –

Part 2-1: Particular requirements and tests for separating
transformers and power supply units incorporating separating
transformers for general applications

1 Scope
Replacement
This part of IEC 61558 deals with the safety of separating transformers for general
applications and power supply units incorporating separating transformers for general
applications. Transformers incorporating electronic circuits are also covered by this
document.
NOTE 1 Safety includes electrical, thermal and mechanical aspects.
Unless otherwise specified, from here onward, the term transformer covers separating
transformers for general applications and power supply units incorporating separating
transformers for general applications.
For power supply units (linear), this document is applicable. For switch mode power
supply units, IEC 61558-2-16 is applicable.
This document does not apply to transformers covered by IEC 60076-11.
This document is applicable to stationary or portable, single-phase or polyphase, air-cooled
(natural or forced) independent or associated dry- type transformers. The windings can be
encapsulated or non-encapsulated.
The rated supply voltage does not exceed 1 000 V AC and the rated supply frequency and
the internal operating frequencies do not exceed 500 Hz.
The rated output does not exceed:
– 1 kVA for single-phase transformers,
– 5 kVA for polyphase transformers;
This document is applicable to transformers without limitation of the rated output, subject to
an agreement between the purchaser and the manufacturer.
NOTE 2 Transformers intended to supply distribution networks are not included in the scope.
The no-load output voltage or the rated output voltage does not exceed 1 000 V AC or
1 415 V ripple-free DC. For independent transformers the no-load output voltage and / or
the rated output voltage is not less than 50 V AC or 120 V ripple-free DC.
This document is not applicable to external circuits and their components intended to be
connected to the input terminals and output terminals of the transformers.
NOTE 3 Transformers covered by this document are only used in applications where double or reinforced
insulation between circuits is not required by the installation rules or by the end product standard.

NOTE 4 Normally the separating transformers are intended to be used with equipment to provide voltages
different from the supply voltage for the functional requirements of the equipment. The protection against electric
shock may be provided or completed by other features of the equipment, such as the body. Parts of output
circuits may be connected to the input circuits or to protective earthing.
Attention is drawn to the following:
– for transformers intended to be used in vehicles, on board ships, and aircraft, additional
requirements (from other applicable standards, national rules, etc.);
– measures to protect the enclosure and the components inside the enclosure against
external influences such as fungus, vermin, termites, solar-radiation, and icing;
– the different conditions for transportation, storage, and operation of the transformers;
– additional requirements in accordance with other appropriate standards and national rules
may be applicable to transformers intended for use in special environments.
Future technological development of transformers may necessitate a need to increase the
upper limit of the frequencies. Until then this document may be used as a guidance document.
This group safety publication focusing on safety guidance is primarily intended to be used as
a product safety standard for the products mentioned in the scope, but is also intended to be
used by technical committees in the preparation of publications for products similar to those
mentioned in the scope of this group safety publication, in accordance with the principles laid
down in IEC Guide 104 and lSO/lEC Guide 51.
One of the responsibilities of a technical committee is, wherever applicable, to make use of
BSPs and/or GSPs in the preparation of its publications.
2 Normative references
This clause of Part 1 is applicable except as follows:
Addition
IEC 61558-1:2017, Safety of transformers, reactors, power supply units and combinations
thereof – Part 1: General requirements and tests
3 Terms and definitions
For the purposes of this document, the terms and definitions given in Part 1 apply.
ISO and IEC maintain terminological databases for use in standardization at the following
addresses:
• IEC Electropedia: available at http://www.electropedia.org/
• ISO Online browsing platform: available at http://www.iso.org/obp
4 General requirements
This clause of Part 1 is applicable.
5 General notes on tests
This clause of Part 1 is applicable.

– 8 – IEC 61558-2-1:2021 © IEC 2021
6 Ratings
This clause of Part 1 is applicable except as follows:
Addition
6.101 The rated output voltage shall not exceed 1 000 V AC or 1 415 V ripple-free DC
and for independent transformers shall exceed 50 V AC or 120 V ripple free DC.
For independent transformers, this output voltage limitation applies even when output
windings, not intended for interconnection, are connected in series.
6.102 The rated output shall not exceed:
− 1 kVA for single-phase transformers,
− 5 kVA for polyphase transformers;
Transformers without limitation of the rated output shall be subject to agreement between
the purchaser and the manufacturer.
6.103 The rated supply frequency and the internal operating frequencies shall not
exceed 500 Hz.
6.104 The rated supply voltage shall not exceed 1 000 V AC.
Compliance with the requirements of 6.101 to 6.104 is checked by inspection of the marking.
7 Classification
This clause of Part 1 is applicable.
8 Marking and other information
This clause of Part 1 is applicable except as follows:
8.1 h)
Replacement
Replace the content up to the first semi-colon by the following:
relevant graphical symbols shown in Table 101 that indicate the kind of transformer
8.11
Addition
The symbol for linear power supply units shall be used in conjunction with the symbol
indicating the kind of transformer.

Table 101 – Symbols indicating the kind of transformer
Symbol or graphical symbol Explanation or title Identification
Fail-safe separating transformer IEC 60417-5156:2003-08

Non-short-circuit-proof separating transformer IEC 60417-5223:2002-10

Short-circuit-proof separating transformer IEC 60417-5220:2002-10
(inherently or non-inherently)

Power supply unit, linear IEC 60417-6210:2013-10
L
9 Protection against electric shock
This clause of Part 1 is applicable.
10 Change of input voltage setting
This clause of Part 1 is applicable.
11 Output voltage and output current under load
This clause of Part 1 is applicable.
12 No-load output voltage
This clause of Part 1 is applicable except as follows:
Addition
12.101 The no-load output voltage shall not exceed 1 000 V AC or 1 415 V ripple-free DC
and for independent transformers shall exceed 50 V AC or 120 V ripple free DC.
For independent transformers, this output voltage limitation applies even when output
windings, not intended for interconnection, are connected in series.
NOTE The requirement for series connection does not apply to associated or IP 00 transformers.
12.102 The difference between the no-load output voltage and the output voltage under
load shall not be excessive.
– 10 – IEC 61558-2-1:2021 © IEC 2021
The ratio between the no-load output voltage measured in Clause 12 and the output
voltage under load measured during the test of Clause 11, expressed as a percentage of the
latter voltage, shall not exceed the values shown in Table 102.
The ratio is determined by Formula (1):
UU−
no-load load
×100 (%)
(1)
U
load
where
U is the no-load output voltage, expressed in V;
no-load
U is the output voltage under load, expressed in V;
load
Table 102 – Output voltage ratio
Type of transformer Ratio between no-load output voltage
Rated output and output voltage under load
VA %
Inherently short-circuit-proof transformers:
– up to and including 63 100
– over 63 up to and including 630 50
– over 630 20
Other transformers:
– up to and including 10 100
– over 10 up to and including 25 50
– over 25 up to and including 63 20
– over 63 up to and including 250 15
– over 250 up to and including 630 10
– over 630 5
Compliance with the requirements of 12.101 and 12.102 is checked by measuring the no-load
output voltage at the ambient temperature when the transformer is connected to the rated
supply voltage at the rated supply frequency.
The ratio shall not exceed the values shown in Table 102.
13 Short-circuit voltage
This clause of Part 1 is applicable.
14 Heating
This clause of Part 1 is applicable.
15 Short-circuit and overload protection
This clause of Part 1 is applicable.

16 Mechanical strength
This clause of Part 1 is applicable.
17 Protection against harmful ingress of dust, solid objects and moisture
This clause of Part 1 is applicable.
18 Insulation resistance, dielectric strength and leakage current
This clause of Part 1 is applicable.
19 Construction
This clause of Part 1 is applicable and general requirements for separating transformers are
defined in 19.1.3 of Part 1.
20 Components
This clause of Part 1 is applicable.
21 Internal wiring
This clause of Part 1 is applicable.
22 Supply connection and other external flexible cable or cords
This clause of Part 1 is applicable.
23 Terminals for external conductors
This clause of Part 1 is applicable.
24 Provisions for protective earthing
This clause of Part 1 is applicable.
25 Screws and connections
This clause of Part 1 is applicable.
26 Creepage distances, clearances and distances through insulation
This clause of Part 1 is applicable.
27 Resistance to heat, fire and tracking
This clause of Part 1 is applicab
...
